LOVOL TS6A904-011K Tractor Parts Catalogue 20

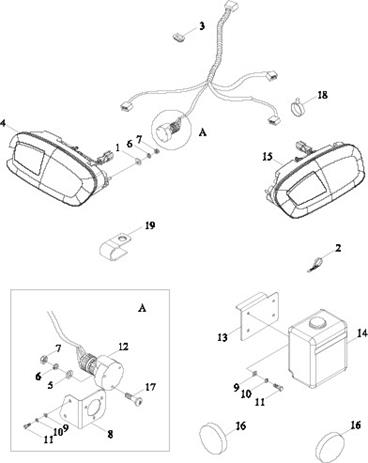

TS06484020000K REAR LAMP HARNESS INSTALLATION ASSEMBLY
TS06484020000K REAR LAMP HARNESS INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06484020000K |
REAR LAMP HARNESS INSTALLATION ASSEMBLY |
||||
1 |
GBT96.1-5-A3L |
BIG WASHER |
4 |
||
2 |
Q67405100 |
PLASTIC FASTENING STRIP |
2 |
||
3 |
TS04486010002 |
RUBBER RING |
2 |
||
4 |
TS06484020001K |
LEFT TAIL LAMP ASSEMBLY |
1 |
||
5 |
GBT97.1-5-A3L |
FLAT WASHER |
3 |
||
6 |
GBT93-5-A3L |
STANDARD SPRING WASHER |
7 |
||
7 |
GBT6170-M5-8-A2L |
HEXAGON NUT, TYPE-1 |
7 |
||
8 |
TS06484010013 |
BACK TRAILER SOCKET INSTALLATION PLATE |
1 |
||
9 |
GBT97.1-6-A3L |
FLAT WASHER |
4 |
||
10 |
GBT93-6-A3L |
STANDARD SPRING WASHER |
4 |
||
11 |
GBT5783-M6X12-8.8-A2L |
HEXAGON BOLT |
4 |
||
12 |
TD900.484.2 |
REAR TRAILER SOCKET |
1 |
||
13 |
TS06484010012 |
INSTALLATION PLATE |
1 |
||
14 |
TS06484010011 |
SYRINGE ASSEMBLY |
1 |
||
15 |
TS06484020002K |
RIGHT TAIL LAMP |
1 |
||
16 |
TS06484020003K |
REFLECTOR |
2 |
||
17 |
GBT819.1-M5X35-4.8-A1L |
CROSS SCREW |
3 |
||
18 |
3203505D9-L |
TIE |
1 |
||
19 |
FT65.48.095 |
HARNESS FIXING CLAMP |
1 |

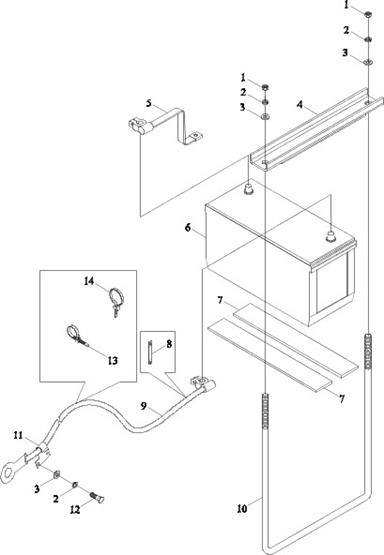

TC05485050000K BATTERY INSTALLATION ASSEMBLY
TC05485050000K BATTERY INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TC05485050000K |
BATTERY INSTALLATION ASSEMBLY |
1 |
|||
1 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
6 |
||
2 |
GBT93-8-A3L |
STANDARD SPRING WASHER |
4 |
||
3 |
GBT97.1-8-A3L |
FLAT WASHER |
4 |
||
4 |
TC05485050002K |
BATTERY PRESS PLATE |
1 |
||
5 |
FT65.48.091 |
BATTERY GROUNDING WIRE |
1 |
||
6 |
TF1204.485A.1 |
BATTERY ASSEMBLY |
1 |
||
7 |
TB450.485.1 |
BATTERY SHOCK ABSORPTION MAT |
2 |
||
8 |
TD800.485A-03 |
LOCKING CLAMP |
1 |
||
9 |
FT65.48.090a |
BATTERY POWER WIRE |
1 |
||
10 |
TC05485050001K |
PULL ROD |
1 |
||
11 |
FT65.48.112 |
POWER WIRE FIXING PLATE |
1 |
||
12 |
GBT5783-M8X30-8.8-A2L |
HEXAGON BOLT |
2 |
||
13 |
TC05485010010 |
RIBBON |
1 |
||
14 |
Q67405200 |
PLASTIC FASTENING STRIP |
2 |

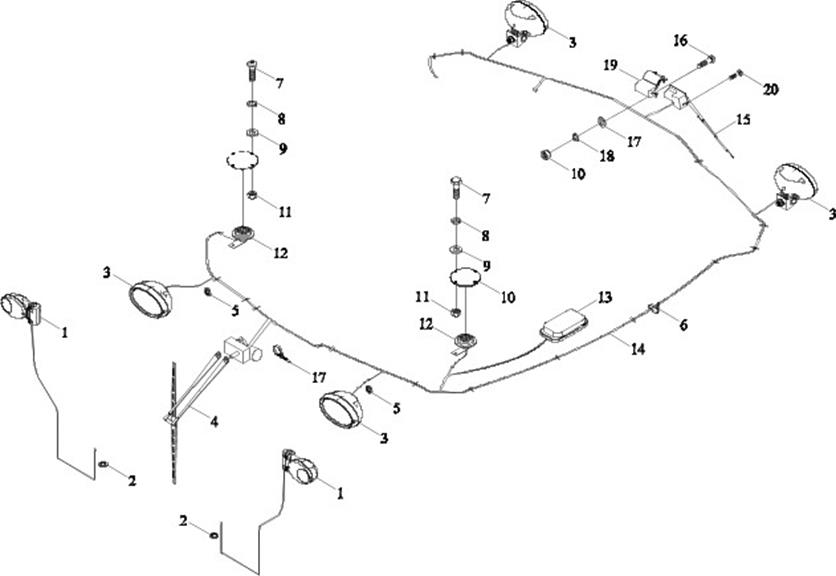

TS06486010000K TOP LIGHT HARNESS INSTALLATION ASSEMBLY
TS06486010000K TOP LIGHT HARNESS INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06486010000K |
TOP LIGHT HARNESS INSTALLATION ASSEMBLY |
1 |
|||
1 |
TS06486010001K |
RIGHT ARMREST LIGHT ASSEMBLY |
2 |
||
2 |
FT65.48.094 |
RUBBER RING |
2 |
||
3 |
TS06486010003 |
TOP LIGHT ASSEMBLY |
4 |
||
4 |
TS06486010005 |
FRONT SCRAPER ASSEMBLY |
1 |
||
5 |
FT65.48.093 |
RUBBER RING-1 |
4 |
||
6 |
3203505D9-L |
TIE |
16 |
||
7 |
GBT818-M4X16-4.8-A2L |
CROSS SCREW |
8 |
||
8 |
GBT93-4-A3L |
STANDARD SPRING WASHER |
8 |
||
9 |
GBT97.1-4-A3L |
FLAT WASHER |
8 |
||
10 |
GBT6170-M5-8-A2L |
HEXAGON NUT, TYPE-1 |
2 |
||
11 |
GBT6170-M4-8-A2L |
HEXAGON NUT, TYPE-1 |
8 |
||
12 |
TS04486010003 |
LOUDHAILER ASSEMBLY |
2 |
||
13 |
TS06486010006 |
INNER TOP LIGHT ASSEMBLY |
1 |
||
14 |
TS06486010001 |
TOP LIGHT HARNESS ASSEMBLY |
1 |
||
15 |
TS06486010008 |
REAR SCRAPER ASSEMBLY |
1 |
||
16 |
GBT818-M5X16-4.8-A2L |
CROSS SCREW |
2 |
||
17 |
GBT97.1-5-A3L |
FLAT WASHER |
4 |
||
18 |
GBT93-5-A3L |
STANDARD SPRING WASHER |
4 |
||
19 |
TS04486010008 |
BONNET COVER |
1 |
||
20 |
GBT845-ST4.8X19 |
SCREW |
4 |

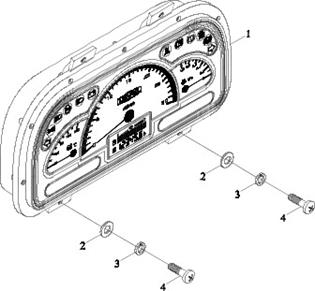

TS06487010000 COMBINED INSTRUMENT ASSEMBLY
TS06487010000 COMBINED INSTRUMENT ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06487010000 |
COMBINED INSTRUMENT ASSEMBLY |
1 |
|||
1 |
TS06487010001 |
COMBINED INSTRUMENT ASSEMBLY |
1 |
||
2 |
GBT96.1-6-A0P |
BIG WASHER |
4 |
||
3 |
GBT93-6-A0P |
STANDARD SPRING WASHER |
4 |
||
4 |
GBT818-M6X16-4.8-A2L |
CROSS SCREW |
4 |

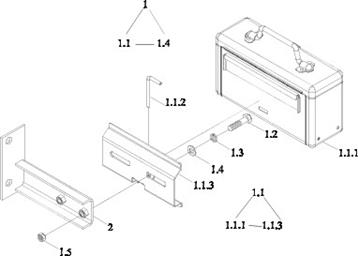

TS06049020000 TOOL BOX INSTALLATION ASSEMBLY
TS06049020000 TOOL BOX INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06049020000 |
TOOL BOX INSTALLATION ASSEMBLY |
1 |
|||
1 |
FT300.49.001 |
TOOL BOX ASSEMBLY |
1 |
||
1.1 |
TB400.49.1 |
TOOL ASSEMBLY |
1 |
||
1.1. 1 |
TB400.49.1.1 |
TOOL ASSEMBLY |
1 |
||
1.1. 2 |
FT65.49.102 |
CROSS PIN |
1 |
||
1.1. 3 |
FT65.49.103 |
FIXING SUPPORT PLATE |
1 |
||
1.2 |
GBT5783-M12X35-8.8-A3L |
HEXAGON BOLT |
2 |
||
1.3 |
GBT93-12-A0P |
STANDARD SPRING WASHER |
2 |
||
1.4 |
GBT97.1-12-A0P |
FLAT WASHER |
2 |
||
1.5 |
GBT6170-M12-8-A3L |
HEXAGON NUT, TYPE-1 |
2 |
||
2 |
TS06049020001 |
TOOLS BOX BRACKET WELDMENT |
1 |

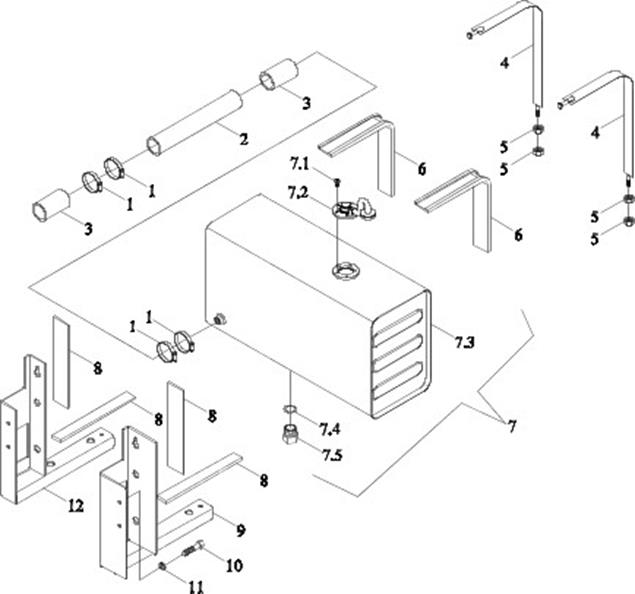

TS06501020000 MAIN OIL TANK INSTALLATION ASSEMBLY
TS06501020000 MAIN OIL TANK INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06501020000 |
MAIN OIL TANK INSTALLATION ASSEMBLY |
1 |
|||
1 |
TS06501020013 |
MAIN OIL TANK BELT WELDMENT |
2 |
||
2 |
GBT6170-M10-10-A3L |
HEXAGON NUT, TYPE-1 |
4 |
||
3 |
FT800A.50.209 |
MAIN OIL TANK BELT RUBBER STRIP |
2 |
||
4 |
TS06501020001 |
MAIN OIL TANK ASSEMBLY |
1 |
||
4.1 |
TS06501020002 |
MAIN OIL TANK WELDMENT |
1 |
||
4.2 |
TS09580010005 |
O-RING 13.3X2.2-M16X1.5 |
1 |
||
4.3 |
FT65.50.226 |
OIL DISCHARGING SCREW PLUG |
1 |
||
4.4 |
TD800.501A.1.1 |
OIL TANK COVER |
1 |
||
4.5 |
FT300.50.015 |
FILTER MESH ASSEMBLY |
1 |
||
4.5. 1 |
FT300.50.152 |
FILTER MESH |
1 |
||
4.5. 2 |
FT300.50.151 |
FILTER MESH FRAMEWORK |
1 |
||
4.5. 3 |
FT300.50.153 |
FILTER MESH |
1 |
||
4.6 |
Q67627 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
||
4.7 |
TD800.501A.1-01 |
BREATH RUBBER PIPE |
1 |
||
4.8 |
Q67405300 |
PLASTIC FASTENING STRIP |
3 |
||
5 |
GBT5783-M10X20-8.8-A3L |
HEXAGON BOLT |
4 |
||
6 |
GBT93-10-A0P |
WASHER |
4 |
||
7 |
GBT5783-M16X30-8.8-A3L |
HEXAGON BOLT |
2 |
||
8 |
GBT93-16-A0P |
WASHER |
2 |
||
9 |
FT800A.50.207 |
WASHER |
1 |
||
10 |
TS06501020004 |
MAIN OIL TANK FRONT BRACKET WELDMENT |
1 |
||
11 |
TD800.502-01 |
OIL TANK RUBBER WASHER |
2 |
TS06501020000 MAIN OIL TANK INSTALLATION ASSEMBLY (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
12 |
TD800.501-05 |
OIL TANK SHORT RUBBER GASKET |
2 |
||
13 |
TS06501020007 |
UPPER BRACKET WELDMENT |
1 |
||
14 |
TS06501020010 |
LOWER BRACKET WELDMENT |
1 |
