LOVOL TS6A904-011K Tractor Parts Catalogue 19
TS06471010000 BONNET ASSEMBLY-2 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
17 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
6 |
||
18 |
GBT5783-M10X35-8.8-A3L |
HEXAGON BOLT |
6 |
||
19 |
GBT5783-M12X35-8.8-A3L |
HEXAGON BOLT |
4 |
||
20 |
GBT96.1-12-A0P |
BIG WASHER |
4 |
||
21 |
GBT5783-M6X16-8.8-A2L |
HEXAGON BOLT |
21 |
||
22 |
GBT97.1-6-A0P |
FLAT WASHER |
36 |
||
23 |
GBT93-6-A0P |
STANDARD SPRING WASHER |
21 |
||
24 |
GBT6170-M6-8-A2L |
HEXAGON NUT, TYPE-1 |
21 |

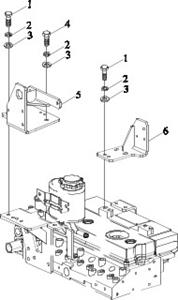

TC05473010000K BONNET PNEUMATIC SPRING BRACKET ASSEMBLY
TC05473010000K BONNET PNEUMATIC SPRING BRACKET ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TC05473010000K |
BONNET PNEUMATIC SPRING BRACKET ASSEMBLY |
1 |
|||
1 |
GBT5783-M10X25-8.8-A3L |
HEXAGON BOLT |
6 |
||
2 |
GBT93-10-A3L |
STANDARD SPRING WASHER |
7 |
||
3 |
GBT97.1-10-A3L |
FLAT WASHER |
7 |
||
4 |
GBT5783-M10X35-8.8-A3L |
HEXAGON BOLT |
1 |
||
5 |
TS06473020001 |
LEFT BRACKET WELDMENT |
1 |
||
6 |
TC05473010001K |
RIGHT BRACKET WELDMENT |
1 |

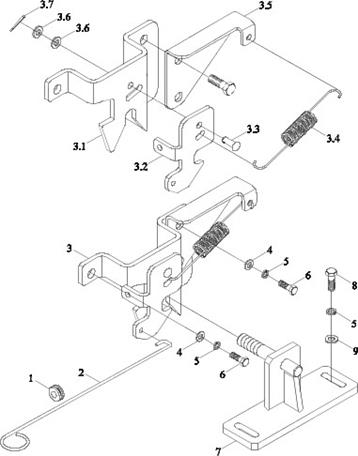

TS06473010000 BONNET LOCKING DEVICE ASSEMBLY
TS06473010000 BONNET LOCKING DEVICE ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06473010000 |
BONNET LOCKING DEVICE ASSEMBLY |
1 |
|||
1 |
TB450.473-02 |
RUBBER RING |
1 |
||
2 |
TS06473010005 |
PULL ROD |
1 |
||
3 |
TS06473010002 |
BONNET LOCK |
1 |
||
3.1 |
TS06473010007 |
LOCKINGPLATE |
1 |
||
3.2 |
TS06473010008 |
LOCK HOOK |
1 |
||
3.3 |
GBT882-B6X16-A0P |
PIN SHAFT |
1 |
||
3.4 |
TS06473010010 |
BONNET LOCK SPRING |
1 |
||
3.5 |
TS06473010009 |
SPRING FIXING PLATE |
1 |
||
3.6 |
GBT97.1-6-A0P |
FLAT WASHER |
2 |
||
3.7 |
GBT91-1.6X16-A0P |
SPLIT PIN |
1 |
||
4 |
GBT97.1-8-A0P |
FLAT WASHER |
3 |
||
5 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
5 |
||
6 |
GBT5783-M8X25-8.8-A2L |
HEXAGON BOLT |
3 |
||
7 |
TS06473010001 |
BONNET LOCK COLUMN WELDMENT |
1 |
||
8 |
GBT5783-M8X30-8.8-A2L |
HEXAGON BOLT |
2 |
||
9 |
GBT96.1-8-A0P |
BIG WASHER |
2 |

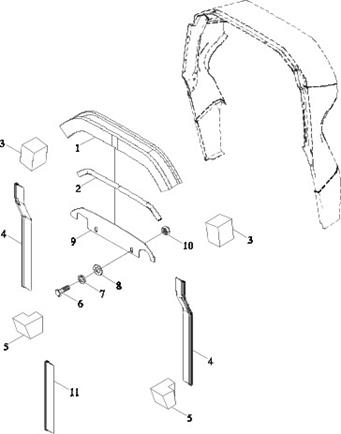

TC05475060000K BONNET SEAL INSTALLATION ASSEMBLY
TC05475060000K BONNET SEAL INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TC05475060000K |
BONNET SEAL INSTALLATION ASSEMBLY |
||||
1 |
TS06475010002 |
UP SEAL COTTON |
1 |
||
2 |
TC05475060002K |
SEAL STRIP |
1 |
||
3 |
TS06475010006 |
RIGHT SEAL COTTON |
1 |
||
4 |
TS06475010005 |
SEAL STRIP |
2 |
||
5 |
TS06475010001 |
LOWER SEAL COTTON |
1 |
||
6 |
GBT5783-M8X25-8.8-A2L |
HEXAGON BOLT |
2 |
||
7 |
GBT93-8-A3L |
STANDARD SPRING WASHER |
2 |
||
8 |
GBT97.1-8-A3L |
FLAT WASHER |
4 |
||
9 |
TC05475060001K |
SEAL SPACER PLATE |
1 |
||
10 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
2 |
||
11 |
TC05475060003K |
SEAL STRIP |
1 |
TS06481120000 ENGINE HARNESS INSTALLATION ASSEMBLY
TS06481120000 ENGINE HARNESS INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06481120000 |
ENGINE HARNESS INSTALLATION ASSEMBLY |
1 |
|||
1 |
TF1204.481B-01 |
HARNESS TIGHTEN CLIP |
3 |
||
2 |
GBT97.1-10-A0P |
FLAT WASHER |
3 |
||
3 |
GBT5783-M10X20-8.8-A3L |
HEXAGON BOLT |
3 |
||
4 |
FT65.48.072 |
WATER TEMPERATURE SENSOR |
1 |
||
5 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
3 |
||
6 |
Q67405200 |
PLASTIC FASTENING STRIP |
1 |
||
7 |
TS06481010013 |
ENGINE HARNESS ASSEMBLY |
1 |
||
8 |
GBT5783-M8X16-8.8-A2L |
HEXAGON BOLT |
2 |
||
9 |
TS10481010002 |
RPM SENSOR |
1 |
||
10 |
FT65.48.073a |
OIL PRESSURE ALARM |
1 |
||
11 |
Q67405100 |
PLASTIC FASTENING STRIP |
4 |
||
12 |
GBT818-M4X10-4.8-A2L |
CROSS SCREW |
5 |
||
13 |
GBT93-4-A0P |
STANDARD SPRING WASHER |
5 |
||
14 |
TD800.484.2 |
OIL QUANTITY SENSOR |
1 |
||
15 |
TS04481010003 |
GROUNDING WIRE |
1 |
||
16 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
1 |
||
17 |
TS06481070004 |
PREHEATING PLUG TRANSITION WIRE HARNESS |
1 |
||
18 |
GBT97.1-8-A0P |
FLAT WASHER |
1 |
||
19 |
FT304.48L.203 |
HARNESS TIGHTEN CLIP |
3 |
||
20 |
TS06481070003 |
FUSE FIXING SEAT |
1 |
||
21 |
Q67405400 |
PLASTIC FASTENING STRIP |
1 |
||
22 |
TS06481010011 |
AIR CONDITION DESICCATOR HARNESS |
1 |

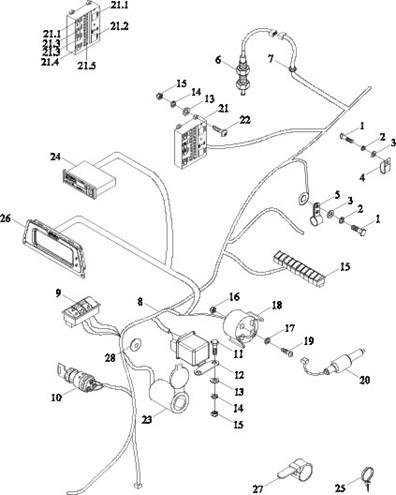

TS06482010000K BODY HARNESS INSTALLATION ASSEMBLY
TS06482010000K BODY HARNESS INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06482010000K |
BODY HARNESS INSTALLATION ASSEMBLY |
1 |
|||
1 |
GBT5783-M8X25-8.8-A2L |
HEXAGON BOLT |
5 |
||
2 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
5 |
||
3 |
GBT97.1-8-A0P |
FLAT WASHER |
5 |
||
4 |
FT65.48.095 |
HARNESS TIGHTEN CLIP |
2 |
||
5 |
TS06482010005 |
HARNESS TIGHTEN CLIP |
3 |
||
6 |
FT800A.48L.088 |
PARKING BRAKE SWITCH |
1 |
||
7 |
FT65.48.094 |
RUBBER RING |
2 |
||
8 |
TS06482010013 |
BODY HARNESS ASSEMBLY |
1 |
||
9 |
TS04482010006 |
TWO GANG PADDLE SWITCH |
1 |
||
10 |
TB550.482.3 |
IGNITION LOCK |
1 |
||
11 |
GBT5783-M6X16-8.8-A2L |
HEXAGON BOLT |
4 |
||
12 |
FT300.48.055 |
STARTING RELAY |
1 |
||
13 |
GBT97.1-6-A0P |
FLAT WASHER |
8 |
||
14 |
GBT93-6-A0P |
STANDARD SPRING WASHER |
8 |
||
15 |
TS06482010002 |
PADDLE SWITCH |
1 |
||
16 |
GBT6170-M4-8-A2L |
HEXAGON NUT, TYPE-1 |
2 |
||
17 |
GBT93-4-A0P |
STANDARD SPRING WASHER |
2 |
||
18 |
FT800.48B.068 |
WORKING LIGHT SOCKET |
1 |
||
19 |
GBT68-M4X35-4.8-A1L |
SLOTTED SCREW |
2 |
||
20 |
TB550.484.2 |
BRAKE LIGHT SWITCH |
2 |
||
21 |
TS06482010010K |
CENTRAL ELECTRICAL BOX ASSEMBLY |
1 |
||
21.1 |
FT300.48D.2.2.2 |
PREHEATING RELAY |
2 |
TS06482010000K BODY HARNESS INSTALLATION ASSEMBLY (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
21.2 |
GE20H16Y.34.6-04 |
MAIN POWER RELAY |
1 |
||
21.3 |
TS06482010004 |
RELAY |
2 |
||
21.4 |
FT300.48.513 |
ELECTRIC FLASH |
1 |
||
21.5 |
TD9600000700 |
FUSE |
5 |
||
21.5 |
TD9600000800 |
FUSE |
4 |
||
21.5 |
TD9600000900 |
FUSE 20A |
2 |
||
21.5 |
TD9600001100 |
FUSE 25A |
1 |
||
21.5 |
TD9600000500 |
FUSE 5A |
7 |
||
22 |
GBT818-M6X25-4.8-A2L |
CROSS SCREW |
4 |
||
23 |
TS06482010006 |
ANTENNAWIRE |
1 |
||
24 |
TS04482010010 |
MP3 PLAYER |
1 |
||
25 |
Q67405100 |
PLASTIC FASTENING STRIP |
2 |
||
26 |
TS06482010009 |
WATCH |
1 |
||
27 |
3203505D9-L |
TIE |
12 |
||
28 |
TS06482010011 |
THROUGH HARNESS WASHER |
1 |

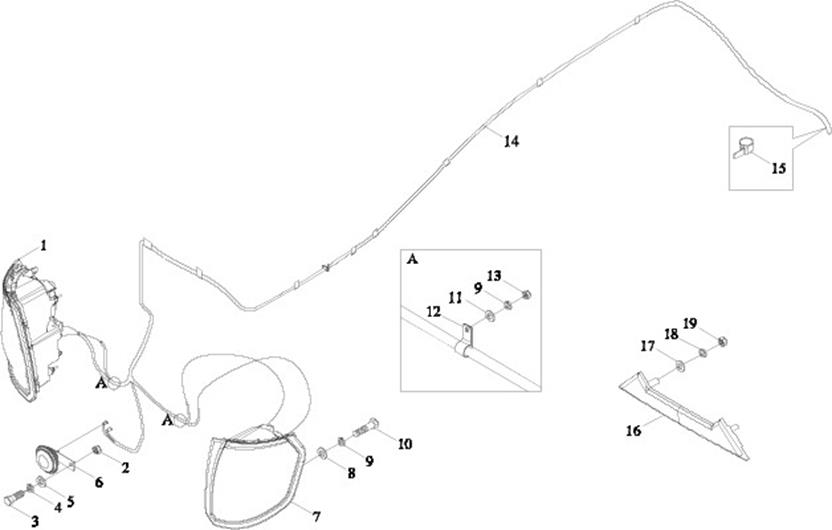

TC05483040000K FRONT LAMP HARNESS INSTALLATION ASSEMBLY
TC05483040000K FRONT LAMP HARNESS INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TC05483040000K |
FRONT LAMP HARNESS INSTALLATION ASSEMBLY |
1 |
|||
1 |
TC05483040003K |
RIGHT FRONT BIG LAMP ASSEMBLY |
1 |
||
2 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
1 |
||
3 |
GBT5783-M8X16-8.8-A2L |
HEXAGON BOLT |
1 |
||
4 |
GBT93-8-A3L |
STANDARD SPRING WASHER |
1 |
||
5 |
GBT97.1-8-A3L |
FLAT WASHER |
1 |
||
6 |
FT65.48.340 |
HORN ASSEMBLY |
1 |
||
7 |
TC05483040002K |
LEFT FRONT BIG LAMP ASSEMBLY |
1 |
||
8 |
GBT97.1-6-A3L |
FLAT WASHER |
8 |
||
9 |
GBT93-6-A3L |
STANDARD SPRING WASHER |
8 |
||
10 |
GBT5783-M6X16-8.8-A2L |
HEXAGON BOLT |
4 |
||
11 |
TS04483010007 |
WASHER |
2 |
||
12 |
FT65.48.095 |
HARNESS FIXING CLAMP |
10 |
||
13 |
GBT6170-M6-8-A2L |
HEXAGON NUT, TYPE-1 |
4 |
||
14 |
TC05483040001K |
FRONT LAMP HARNESS ASSEMBLY |
1 |
||
15 |
3203505D9-L |
TIE |
3 |
||
16 |
TS06483010004 |
ADORNING STRIP |
1 |
||
17 |
GBT97.1-5-A3L |
FLAT WASHER |
2 |
||
18 |
GBT93-5-A3L |
STANDARD SPRING WASHER |
2 |
||
19 |
GBT6170-M5-8-A2L |
HEXAGON NUT, TYPE-1 |
2 |
