LOVOL TS6A904-011K Tractor Parts Catalogue 21
TS06502020000 AUXILIARY OIL TANK INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06502020000 |
AUXILIARY OIL TANK INSTALLATION ASSEMBLY |
1 |
|||
1 |
Q67645 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
4 |
||
2 |
TD800.502-03a |
MAIN/ASSISTANT OIL TANK CONNECTING PIPE |
1 |
||
3 |
TD800.502-05 |
RUBBER CONNECTING PIPE |
2 |
||
4 |
TD800.502.3 |
AUXILIARY OIL TANK FASTENING TIE WELDMENT |
2 |
||
5 |
GBT6170-M10-8-A3L |
HEXAGON NUT, TYPE-1 |
4 |
||
6 |
TD800.502-02 |
AUXILIARY OIL TANK FASTENING TIE RUBBER STRIP |
2 |
||
7 |
TS06502020005 |
AUXILIARY OIL TANK ASSEMBLY |
1 |
||
7.1 |
GBT818-M5X10-4.8-A2L |
CROSS SCREW |
5 |
||
7.2 |
TS04501010006 |
BREATH ASSEMBLY |
1 |
||
7.3 |
TS06502020001 |
AUXILIARY OIL TANK WELDMENT |
1 |
||
7.4 |
TS09580010009 |
O-RING 23.6X2.9-M27X2 |
1 |
||
7.5 |
FT65.50.226 |
OIL DISCHARGING SCREW PLUG |
1 |
||
8 |
TD800.502-01 |
OIL TANK RUBBER WASHER |
4 |
||
9 |
TS06502020003 |
AUXILIARY OIL BANK BACK BRACKET WELDMENT |
1 |
||
10 |
GBT5783-M10X20-8.8-A3L |
HEXAGON BOLT |
4 |
||
11 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
4 |
||
12 |
TD800.502.2 |
AUXILIARY OIL TANK BRACKET WELDMENT |
1 |

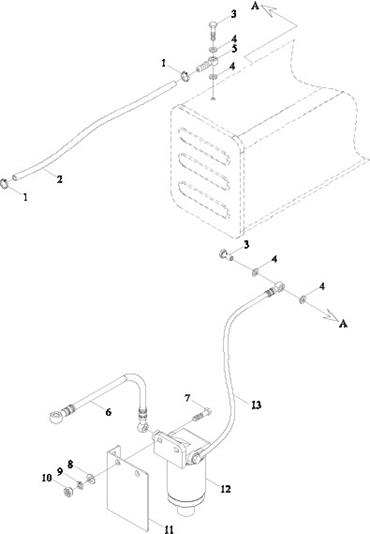

TD800.503C OIL INLET/OUTLET PIPE ASSEMBLY
TD800.503C OIL INLET/OUTLET PIPE ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD800.503C |
OIL INLET/OUTLET PIPE ASSEMBLY |
1 |
|||
1 |
Q67627 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
||
2 |
FT700.50G.121 |
OIL RETURN PIPE |
1 |
||
3 |
FT65.50.106 |
HOLLOW BOLT |
2 |
||
4 |
JBT982-14 |
COMBINED SEAL GASKET |
4 |
||
5 |
FT800A.50.162 |
OIL PIPE JOINT |
1 |
||
6 |
TD800.503C.1 |
OIL CONVEYING PIPE ASSEMBLY |
1 |
||
7 |
GBT5783-M8X30-8.8-A2L |
HEXAGON BOLT |
2 |
||
8 |
GBT97.1-8-A0P |
FLAT WASHER |
2 |
||
9 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
2 |
||
10 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
2 |
||
11 |
TD800.503A-01 |
INSTALLATION BRACKET |
1 |
||
12 |
FT800A.50.061a |
FUEL FILTER ASSEMBLY |
1 |
||
13 |
TD800.503J.1 |
OIL CONVEYING PIPE ASSEMBLY |
1 |

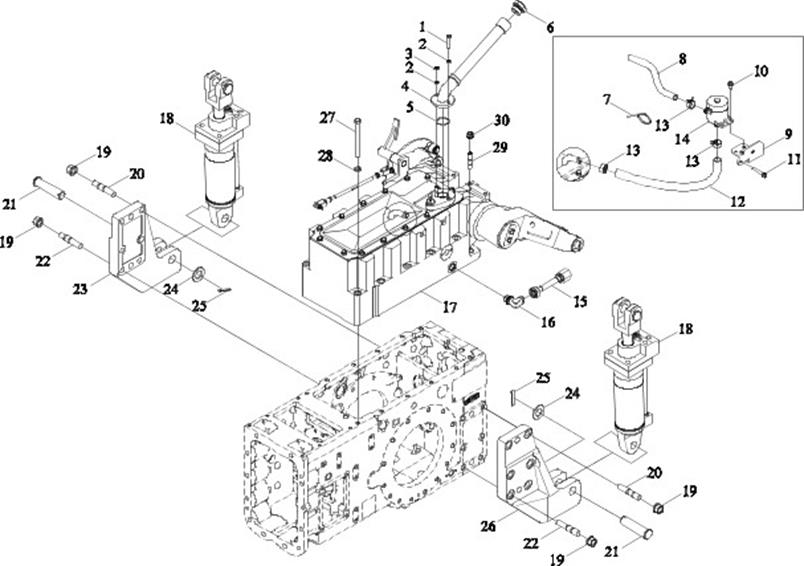

TS06551080000 LIFTER INSTALLATION ASSEMBLY-1
TS06551080000 LIFTER INSTALLATION ASSEMBLY-1
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06551080000 |
LIFTER INSTALLATION ASSEMBLY |
1 |
|||
1 |
GBT5783-M8X45-8.8-A2L |
HEXAGON BOLT |
1 |
||
2 |
GBT93-8-A3L |
STANDARD SPRING WASHER |
2 |
||
3 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
1 |
||
4 |
TS06551080024 |
FILLING CAP WELDMENT |
1 |
||
5 |
GBT3452.1-36.5X2.65G |
RUBBER O-SEAL RING |
1 |
||
6 |
TC02551010005 |
SCREW PLUG M33 |
1 |
||
7 |
Q67405200 |
PLASTIC FASTENING STRIP |
1 |
||
8 |
TS06551080027 |
CONNECTING PIPE |
1 |
||
9 |
TS06551080025 |
BREATHER BRACKET |
1 |
||
10 |
GBT16674.1-M8X16-8.8-A2L |
HEXAGON FLANGE NUT |
2 |
||
11 |
GBT16674.1-M8X50-8.8-A2L |
HEXAGON FLANGE NUT |
2 |
||
12 |
TS06551080026 |
BREATHER RUBBER PIPE |
1 |
||
13 |
Q673B24 |
STEEL STRIP ELASTIC HOOP |
3 |
||
14 |
HF2902.50.3.12 |
HYDRAULIC OIL TANK BREATHER |
1 |
||
15 |
TC03551210009a |
OIL DISCHARGING PIPE WELDMENT |
1 |
||
16 |
TC04582390032 |
ADJUSTABLE JOINT |
1 |
||
17 |
TS06551080001 |
LIFTER ASSEMBLY |
1 |
||
18 |
TS06551080023 |
LIFTING CYLINDER ASSEMBLY |
2 |
||
19 |
SPL-CO-M18-F3 |
HEXAGON NUT |
12 |
||
20 |
GBT899-GM18-M18X55-10.9-A3L |
DOUBLE END STUDS |
4 |
||
21 |
FT800.55A.116 |
PIN SHAFT |
2 |
||
22 |
GBT899-GM18-M18X65-10.9-A3L |
DOUBLE END STUDS |
8 |

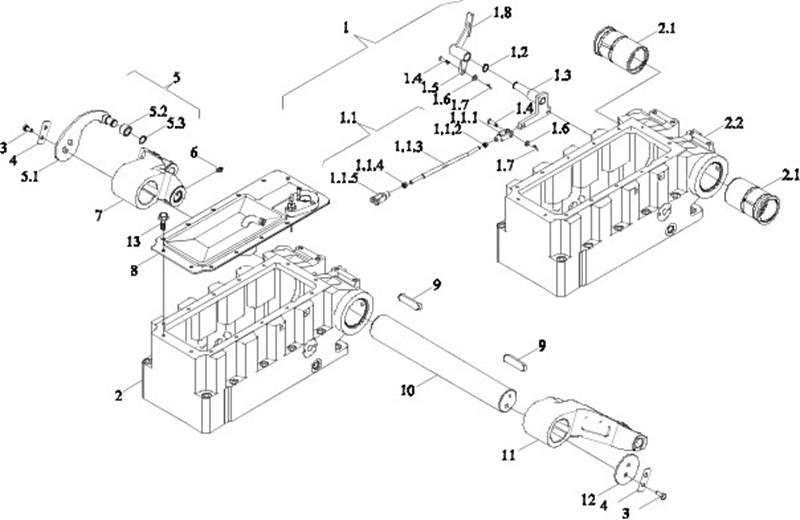

TS06551080000 LIFTER INSTALLATION ASSEMBLY-1 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
23 |
FT800.55A.114c |
RIGHT OIL CYLINDER BRACKET |
1 |
||
24 |
FT800.55A.105 |
WASHER |
2 |
||
25 |
GBT91-6.3X40-A3L |
SPLIT PIN |
2 |
||
26 |
FT800.55A.104c |
LEFT OIL CYLINDER BRACKET |
1 |
||
27 |
TD800.55-02 |
HEXAGON BOLT |
10 |
||
28 |
TB404.312B-01 |
WASHER |
10 |
||
29 |
GBT899-GM12-M12X40-10.9-A3L |
DOUBLE END STUDS |
3 |
||
30 |
SPL-CO-M12-10-F3 |
HEXAGON NUT |
3 |

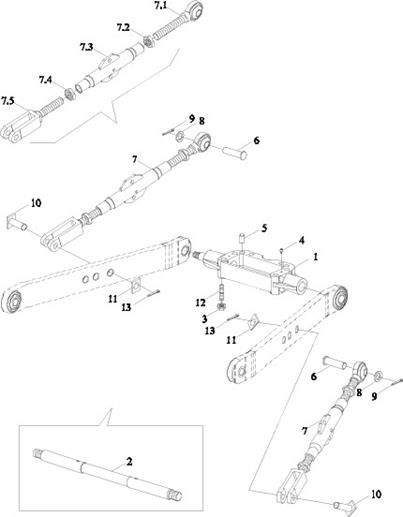

TS06551080000 LIFTER INSTALLATION ASSEMBLY-2
TS06551080000 LIFTER INSTALLATION ASSEMBLY-2
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06551080000 |
LIFTER INSTALLATION ASSEMBLY |
1 |
|||
1 |
TS06551080012 |
FEEDBACK MECHANISM ASSEMBLY |
1 |
||
1.1 |
TS06551080021 |
ADJUSTING ROD |
1 |
||
1.1. 1 |
TD800.55.2.2-03 |
LEFT REVOLVING PULL ROD FORK |
1 |
||
1.1. 2 |
GBT6170-M8-LH-8-A2L |
HEXAGON NUT, TYPE-1 |
1 |
||
1.1. 3 |
TS06551080022 |
ADJUSTING ROD |
1 |
||
1.1. 4 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
1 |
||
1.1. 5 |
TD800.55.2.2-01 |
RIGHT REVOLVING PULL ROD FORK |
1 |
||
1.2 |
GBT894.1-20 |
CIRCLIP FOR SHAFT |
1 |
||
1.3 |
TS06551080013 |
SUPPORT SHAFT WELDMENT |
1 |
||
1.4 |
GBT882-B8X30-A3L |
PIN SHAFT |
2 |
||
1.5 |
TS06551080016 |
FEEDBACK PLATE |
1 |
||
1.6 |
GBT97.1-8-A3L |
FLAT WASHER |
2 |
||
1.7 |
GBT91-3.2X16-A3L |
SPLIT PIN |
2 |
||
2 |
TS06551080002 |
LIFTER HOUSING ASSEMBLY |
1 |
||
2.1 |
FT800.55A.111 |
COPPER SHAFT SLEEVE |
2 |
||
2.2 |
TS06551080003 |
LIFTER HOUSING |
1 |
||
3 |
GBT5783-M10X20-8.8-A3L |
HEXAGON BOLT |
4 |
||
4 |
FT800.55A.112 |
THRUST WASHER |
2 |
||
5 |
TS06551080010 |
FEEDBACK ARM ASSEMBLY |
1 |
||
5.1 |
TS06551080011 |
FEEDBACK ARM WELDMENT |
1 |
||
5.2 |
TD800.55.1-01 |
ROLLING WHEEL |
1 |
||
5.3 |
GBT894.1-20 |
CIRCLIP FOR SHAFT |
1 |
TS06551080000 LIFTER INSTALLATION ASSEMBLY-2 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
6 |
JBT7940.1-M10X1 |
STRAIGHT FORCED FILLING OIL CUP |
2 |
||
7 |
TD800.55.5 |
RIGHT LIFTING ARM PRESSURE UNIT |
1 |
||
8 |
TS06551080004 |
UPPER COVER PLATE |
1 |
||
9 |
GBT1096-20X12X80 |
FLAT KEY |
2 |
||
10 |
FT800.55A.107 |
LIFTING SHAFT |
1 |
||
11 |
TD800.55.4 |
LEFT LIFTING ARM PRESSURE UNIT |
1 |
||
12 |
FT800.55A.115 |
LIFTING ARM PRESSURE PLATE |
1 |
||
13 |
GBT5789-M8X20-8.8-A2L |
HEXAGON FLANGE NUT |
15 |

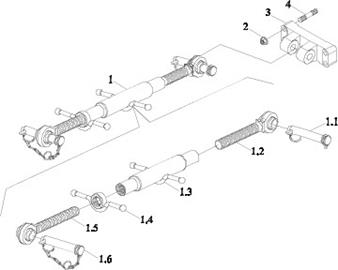

FT800.56A.001 SUSPENSION ASSEMBLY-1
FT800.56A.001 SUSPENSION ASSEMBLY-1
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
FT800.56A.001 |
SUSPENSION ASSEMBLY |
1 |
|||
1 |
FT800.56A.017 |
UPPER PULL ROD ASSEMBLY |
1 |
||
1.1 |
TD800.56A.1.1 |
UPPER PULL ROD FRONT CONNECTING PIN ASSEMBLY |
1 |
||
1.2 |
FT800.56.025 |
UPPER PULL ROD FRONT ADJUSTING SCREW EXTRU- SION ASSEMBLY |
1 |
||
1.3 |
FT800.56.024 |
ADJUSTING SCREW HANDLE WELDMENT ASSEMBLY |
1 |
||
1.4 |
FT800.56.029 |
UPPER PULL ROD LOCKING NUT ASSEMBLY |
1 |
||
1.5 |
FT800.56.023 |
UPPER PULL ROD REAR ADJUSTING SCREW EXTRU- SION ASSEMBLY |
1 |
||
1.6 |
FT800.56.027 |
UPPER PULL ROD PIN AND LOCK PIN ASSEMBLY |
1 |
||
2 |
SPL-CO-M16-F3 |
HEXAGON NUT |
10 |
||
3 |
FT800.56A.101a |
UPPER PULL ROD SUPPORT SEAT |
1 |
||
4 |
GBT899-GM16-M16X95-10.9-A3L |
DOUBLE END STUDS |
6 |

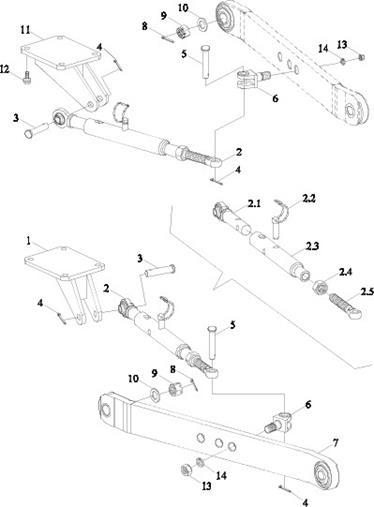

FT800.56A.001 SUSPENSION ASSEMBLY-2
FT800.56A.001 SUSPENSION ASSEMBLY-2
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
FT800.56A.001 |
SUSPENSION ASSEMBLY |
1 |
|||
1 |
FT800.56.026 |
RIGHT LIMITING ROD CONNECTING FORK WELD ASSEMBLY |
1 |
||
2 |
FT800.56.011a |
LIMIT ROD ASSEMBLY |
2 |
||
2.1 |
FT800.56.018 |
LIMIT ROD RIVET ASSEMBLY |
1 |
||
2.2 |
FT800.56.019 |
LIMIT ROD LOCK PIN ASSEMBLY |
1 |
||
2.3 |
FT800.56.036 |
LIMIT ROD GUIDE PIPE WELDMENT |
1 |
||
2.4 |
FT800.56.264 |
TRAPEZOIDAL NUT |
1 |
||
2.5 |
FT800.56.107 |
ADJUSTING SCREW |
1 |
||
3 |
FT800.56.101 |
PIN SHAFT |
2 |
||
4 |
GBT91-4X50-A0P |
SPLIT PIN |
6 |
||
5 |
FT800.56.103 |
PIN SHAFT |
2 |
||
6 |
FT800.56.104 |
LIMIT ROD BOLT |
2 |
||
7 |
FT800.56A.012a |
LOWER PULL ROD ASSEMBLY |
2 |
||
8 |
GBT91-5X40-A0P |
SPLIT PIN |
2 |
||
9 |
GBT9459-M24X2-04-A3L |
HEXAGON THIN SLOTTED NUT |
2 |
||
10 |
GBT95-24-A0P |
FLAT WASHER |
2 |
||
11 |
FT800.56.014 |
LEFT LIMITING ROD CONNECTING FORK WELD ASSEMBLY |
1 |
||
12 |
GBT16674.1-M16X35-10.9-A3L |
HEXAGON FLANGE NUT |
8 |
||
13 |
GBT6171-M24X2-8-A3L |
HEXAGON NUT, TYPE-1 |
2 |
||
14 |
GBT93-24-A0P |
ELASTIC WASHER |
2 |
FT800.56A.001 SUSPENSION ASSEMBLY-3
