LOVOL TS6A904-011K Tractor Parts Catalogue 18
TS06455010000 BACK REAR MUD GUARD DECORATION PART
TS06455010000 BACK REAR MUD GUARD DECORATION PART
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06455010000 |
BACK REAR MUD GUARD DECORATION PART |
1 |
|||
1 |
TS06455012000 |
RIGHT REAR MUD GUARD DECORATION PART |
1 |
||
2 |
TS06455011000 |
LEFT REAR MUD GUARD DECORATION PART |
1 |
||
3 |
GBT96.1-6 |
BIG WASHER |
10 |
||
4 |
GBT93-6-O |
STANDARD SPRING WASHER |
10 |
||
5 |
GBT5783-M6X25-8.8 |
HEXAGON BOLT |
2 |
||
6 |
GBT5783-M6X35-8.8-A2L |
HEXAGON BOLT |
8 |

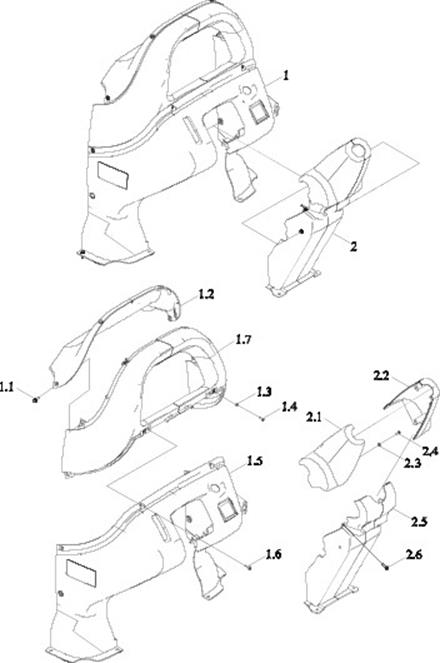

TC03456020000 DASHBOARD ASSEMBLY
TC03456020000 DASHBOARD ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TC03456020000 |
DASHBOARD ASSEMBLY |
1 |
|||
1 |
TC03456020001 |
DASHBOARD BOX |
1 |
||
1.1 |
GBT16674.1-M6X20-8.8-O |
HEXAGON FLANGE NUT |
6 |
||
1.2 |
TS06456010002 |
UPPER COVER |
1 |
||
1.3 |
GBT97.1-6-O |
FLAT WASHER |
4 |
||
1.4 |
GBT845-ST4.8X19 |
SCREW |
4 |
||
1.5 |
TC03456020004 |
LOWER COVER |
1 |
||
1.6 |
GBT818-M6X20-4.8-O |
CROSS SCREW |
2 |
||
1.7 |
TS06456010003 |
DASHBOARD MIDDLE COVER |
1 |
||
2 |
TC03456020005 |
STEERING GEAR HOUSING |
1 |
||
2.1 |
TS06456010007 |
STEERING GEAR LEFT COVER PLATE |
1 |
||
2.2 |
TS06456010008 |
STEERING GEAR RIGHT COVER PLATE |
1 |
||
2.3 |
GBT97.1-6-O |
FLAT WASHER |
2 |
||
2.4 |
GBT845-ST4.8X19 |
SCREW |
2 |
||
2.5 |
TC03456020006 |
STEERING GEAR LOW COVER PLATE |
1 |
||
2.6 |
GBT16674.1-M6X20-8.8-O |
HEXAGON FLANGE NUT |
4 |

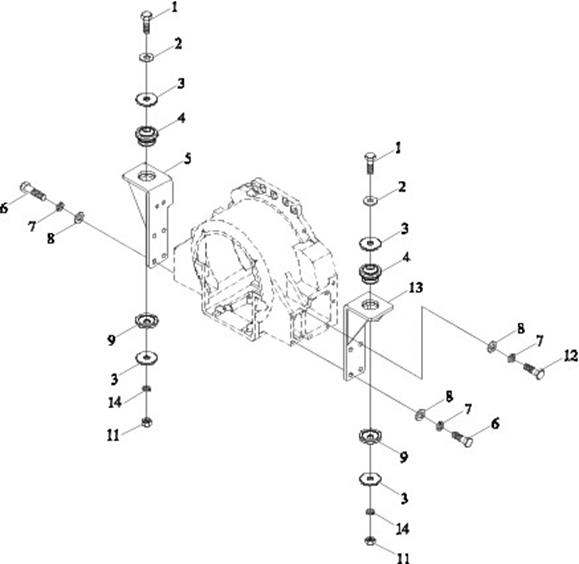

TC05457050000K FRONT CONNECTING ASSEMBLY
TC05457050000K FRONT CONNECTING ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TC05457050000K |
FRONT CONNECTING ASSEMBLY |
1 |
|||
1 |
GBT5782-M20X100-10.9-A3L |
HEXAGON BOLT |
2 |
||
2 |
TS06457010011 |
FRONT CONNECTING WASHER |
2 |
||
3 |
TD800.457B.1-02 |
CIRCLIP |
4 |
||
4 |
TS06457010010 |
SHOCK ABSORBER |
2 |
||
5 |
TC05457050001K |
INSTALLATION SEAT WELDMENT |
1 |
||
6 |
GBT5783-M16X40-10.9-A3L |
HEXAGON BOLT |
6 |
||
7 |
GBT93-16-A3L |
STANDARD SPRING WASHER |
8 |
||
8 |
GBT97.1-16-A3L |
FLAT WASHER |
8 |
||
9 |
TS04457010023 |
RUBBER RING |
2 |
||
11 |
GBT6170-M20-10-A3L |
HEXAGON NUT, TYPE-1 |
2 |
||
12 |
GBT5783-M16X45-10.9-A3L |
HEXAGON BOLT |
2 |
||
13 |
TC05457050003K |
FRONT CONNECTING SEAT WELDMENT |
1 |
||
14 |
GBT93-20-A3L |
STANDARD SPRING WASHER |
2 |

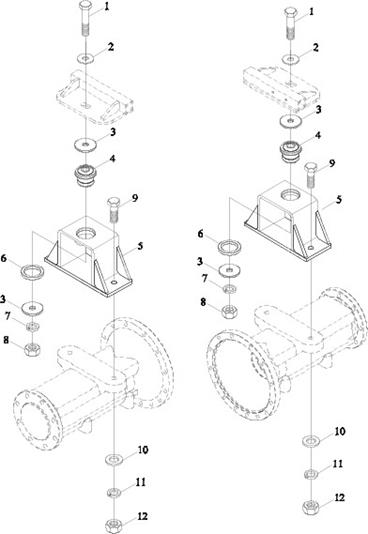

TS06458010000 REAR CONNECTING ASSEMBLY
TS06458010000 REAR CONNECTING ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06458010000 |
REARCONNECTINGASSEMBLY |
1 |
|||
1 |
GBT5782-M20X100-10.9-A3L |
HEXAGON BOLT |
2 |
||
2 |
TS06457010011 |
FRONT CONNECTING WASHER |
2 |
||
3 |
TD800.457B.1-02 |
RETAINER RING |
4 |
||
4 |
TS06457010010 |
SHOCK ABSORBER |
2 |
||
5 |
TS06458010002 |
SEAT WELDMENT |
2 |
||
6 |
TS04457010023 |
RUBBER RING |
2 |
||
7 |
GBT93-20-A0P |
STANDARD SPRING WASHER |
2 |
||
8 |
GBT6170-M20-10-A3L |
HEXAGON NUT, TYPE-1 |
2 |
||
9 |
GBT5783-M16X80-10.9-A3L |
HEXAGON BOLT |
4 |
||
10 |
GBT97.1-16-A0P |
FLAT WASHER |
4 |
||
11 |
GBT93-16-A0P |
STANDARD SPRING WASHER |
4 |
||
12 |
GBT6170-M16-10-A3L |
HEXAGON NUT, TYPE-1 |
4 |
TS06459010000 INSULATION LAYER
TS06459010000 INSULATION LAYER
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TS06459010000 TS06459010001 |
INSULATION LAYER INSULATIONLAYER |
1 1 |

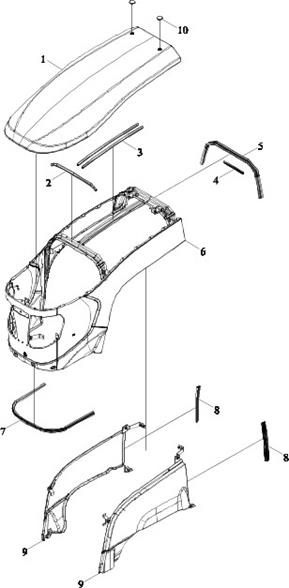

TS06471010000 BONNET ASSEMBLY-1
TS06471010000 BONNET ASSEMBLY-1
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TS06471012001 |
BONNET UP COVER PLATE |
1 |
||
2 |
TS06471010007 |
FRONT SHOCK WASHER |
1 |
||
3 |
TS06471010004 |
MIDDLE SHOCK WASHER |
2 |
||
4 |
TS06471010008 |
BACK SHOCK RUBBER STRIP |
1 |
||
5 |
TS06471010001 |
BONNET REAR SEAL STRIP |
1 |
||
6 |
TS06471011000 |
BONNET WELDMENT ASSEMBLY |
1 |
||
7 |
TS06471010002 |
FRONT LOWER CUSHION RUBBER PIECE |
1 |
||
8 |
TS06471010006 |
SEAL STRIP |
2 |
||
9 |
TS06471014000 |
LOWER SIDE PLATE |
1 |
||
10 |
TS06471010005 |
RUUBERPLUG |
2 |

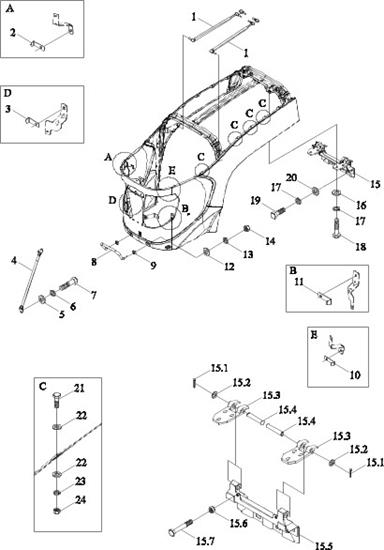

TS06471010000 BONNET ASSEMBLY-2
TS06471010000 BONNET ASSEMBLY-2
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1 |
TS06471019000 |
BONNET PNEUMATIC SPRING ASSEMBLY |
2 |
||
2 |
TS06471011040 |
UPTER SUPPORT PLATE |
1 |
||
3 |
TS06471011041 |
LOWER SUPPORT PLATE |
1 |
||
4 |
TS06471010003 |
BONNET PULL WIRE |
1 |
||
5 |
GBT97.1-8-A0P |
FLAT WASHER |
1 |
||
6 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
1 |
||
7 |
GBT5783-M8X20-8.8-A2L |
HEXAGON BOLT |
1 |
||
8 |
TS04471010003 |
HANDLE |
1 |
||
9 |
TD800.471A-05 |
WASHER |
2 |
||
10 |
TS06471011038 |
SUPPORT PLATE |
1 |
||
11 |
TS06471011039 |
SUPPORT PLATE |
1 |
||
12 |
GBT97.1-12-A0P |
FLAT WASHER |
2 |
||
13 |
GBT93-12-A0P |
STANDARD SPRING WASHER |
6 |
||
14 |
GBT6170-M12-8-A3L |
HEXAGON NUT, TYPE-1 |
2 |
||
15 |
TS06471013000 |
BONNET HINGE ASSEMBLY |
1 |
||
15.1 |
GBT91-5X32-A0P |
SPLIT PIN |
2 |
||
15.2 |
GBT97.1-16-A0P |
FLAT WASHER |
2 |
||
15.3 |
FT800B.47B.161 |
HINGE UPPER SEAT |
2 |
||
15.4 |
GBT882-B16X90-A0P |
PIN SHAFT |
2 |
||
15.5 |
TS06471013001 |
BONNET LOW BRACKET WELDMENT |
1 |
||
15.6 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
2 |
||
15.7 |
GBT5783-M8X50-8.8-A2L |
HEXAGON BOLT |
2 |
||
16 |
GBT97.1-10-A0P |
FLAT WASHER |
6 |
