LOVOL TS6A904-011K Tractor Parts Catalogue 17
TD1C451020000K DRIVER’S CAB ASSEMBLY-4 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
1.14 .2 |
GBT93-6-A3L |
STANDARD SPRING WASHER |
2 |
||
1.14 .3 |
GBT97.1-6-A3L |
FLAT WASHER |
4 |
||
1.14 .4 |
TS06451014210 |
RIGHT DOOR LOCK |
1 |
||
1.14 .5 |
TS06451014116 |
RIGHT DOOR INSTALLATION BRACKET |
1 |
||
1.14 .6 |
GBT956.1-6 |
TAPER LOCK WASHER |
2 |
||
1.14 .7 |
GBT819.1-M6X16-4.8-A2L |
SCREW |
2 |
||
1.14 .8 |
GBT818-M6X30-4.8-A2L |
CROSS SCREW |
2 |
||
1.15 |
GBT96.1-6-A3L |
BIG WASHER |
1 |
||
1.16 |
TS06451013121 |
DOOR GLASS IN RUBBER WASHER |
1 |
||
1.17 |
TS06451014118 |
RIGHT DOOR BRACKET RUBBER WASHER |
1 |
||
1.18 |
TS06451013102 |
DOOR SEAL STRIP |
1 |
||
1.19 |
TC03451024103 |
RIGHT DOOR RAIL WELDMENT |
1 |
||
1.20 |
GBT5789-M6X30-8.8-A2L |
HEXAGON FLANGE NUT |
3 |
||
1.21 |
GBT6177.1-M8-8-A2L |
HEXAGON FLANGE NUT |
3 |
||
1.22 |
TS04451013106 |
CAST BOLT |
1 |
||
1.23 |
TD904.451C.2-10 |
GLASS OUT WASHER |
1 |
||
1.24 |
TS04451023006 |
DOOR LIMIT CHAIN |
1 |
||
2 |
GBT5783-M6X12-8.8-A2L |
HEXAGON BOLT |
1 |
||
3 |
GBT93-6-A3L |
STANDARD SPRING WASHER |
1 |
||
4 |
GBT96.1-6-A3L |
BIG WASHER |
1 |
||
5 |
GBT896-12-A3L |
SPLIT RETAINER RING |
2 |
||
6 |
TS06451013005 |
DOOR LOCK PIN SHAFT |
2 |
TD1C451020000K DRIVER’S CAB ASSEMBLY-4 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
7 |
GBT93-8-A3L |
STANDARD SPRING WASHER |
1 |
||
8 |
GBT6170-M8-10-A2L |
HEXAGON NUT, TYPE-1 |
1 |
||
9 |
TD904.451C.2-12 |
DOOR PNEUMATIC SPRING |
1 |
||
10 |
TS06451013001 |
LIMIT PLATE |
1 |
||
11 |
TS04451013002 |
DOOR LOCK NUT SEAT |
1 |

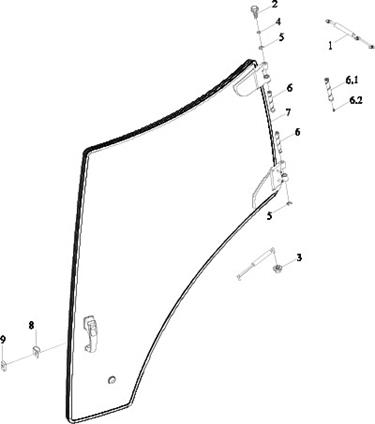

TD1C451020000K DRIVER’S CAB ASSEMBLY-5
TD1C451020000K DRIVER’S CAB ASSEMBLY-5
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD1C451020000K |
DRIVER’S CAB ASSEMBLY |
1 |
|||
TS06451020002 |
CAB ACCESSORY |
1 |
|||
TC03451023000 |
LEFT DOOR ASSEMBLY |
1 |
|||
1 |
TD904.451C.2-12 |
DOOR PNEUMATIC SPRING |
1 |
||
2 |
GBT5789-M6X12-8.8-A2L |
HEXAGON FLANGE NUT |
1 |
||
3 |
GBT6177.1-M8-10-A2L |
HEXAGON FLANGE NUT |
1 |
||
4 |
GBT96.1-6-A3L |
BIG WASHER |
1 |
||
5 |
GBT896-12-A3L |
SPLIT RETAINER RING |
2 |
||
6 |
TS06451013005 |
DOOR LOCK PIN SHAFT |
2 |
||
6.1 |
TS06451013002 |
DOOR LOCK PIN SHAFT |
1 |
||
6.2 |
JBT7940.1-M6 |
STRAIGHT FORCED FILLING OIL CUP |
1 |
||
7 |
TC03451023100 |
LEFT DOOR |
1 |
||
8 |
TS06451013001 |
LIMIT PLATE |
1 |
||
9 |
TS04451013002 |
DOOR LOCK NUT SEAT |
1 |
TD1C451020000K DRIVER’S CAB ASSEMBLY-6
TD1C451020000K DRIVER’S CAB ASSEMBLY-6
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD1C451020000K |
DRIVER’S CAB ASSEMBLY |
1 |
|||
TS06451020002 |
CAB ACCESSORY |
1 |
|||
TC03451023000 |
LEFT DOOR ASSEMBLY |
1 |
|||
TC03451023100 |
LEFT DOOR |
1 |
|||
1 |
TS06451013230 |
LEFT DOOR LOCK BONNET |
1 |
||
2 |
GBT5789-M8X25-8.8-A2L |
HEXAGON FLANGE NUT |
3 |
||
3 |
GBT97.1-8-A3L |
FLAT WASHER |
2 |
||
4 |
TC03451023117 |
UPPER LEFT DOOR HINGE ASSY. |
1 |
||
4.1 |
TS04451043221 |
UPPER LEFT DOOR HINGE |
1 |
||
4.2 |
TC03451023111 |
LEFT DOOR HINGE OUT RUBBER WASHER UPTER |
1 |
||
5 |
TS04451043110 |
DOOR HINGE IN RUBBER WASHER |
4 |
||
6 |
GBT818-M6X16-4.8-A2L |
CROSS SCREW |
2 |
||
7 |
GBT5789-M8X30-8.8-A2L |
HEXAGON FLANGE NUT |
1 |
||
8 |
TC03451023103 |
LEFT DOOR RAIL WELDMENT |
1 |
||
9 |
GBT6177.1-M8-8-A2L |
HEXAGON FLANGE NUT |
3 |
||
10 |
GBT818-M8X30-4.8-A2L |
CROSS SCREW |
3 |
||
11 |
GBT96.1-8-A3L |
BIG WASHER |
5 |
||
12 |
TC03451023217a |
LOWER LEFT DOOR HINGE ASSY. |
1 |
||
12.1 |
TC03451023112 |
LEFT DOOR HINGE OUT RUBBER WASHER LOWER |
1 |
||
12.2 |
TS04451043222a |
LOWER LEFT DOOR HINGE |
1 |
||
13 |
TS06451013017 |
LEFT DOOR LOCK ASSEMBLY |
1 |
||
13.1 |
TS06451013116 |
LEFT DOOR LOCK BONNET |
1 |
||
13.2 |
GBT956.1-6 |
TAPER LOCK WASHER |
2 |
TD1C451020000K DRIVER’S CAB ASSEMBLY-6 (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
13.3 |
GBT819.1-M6X16-4.8-A2L |
SCREW |
2 |
||
13.4 |
GBT6170-M6-8-A2L |
HEXAGON NUT, TYPE-1 |
2 |
||
13.5 |
TS06451013210 |
LEFT DOOR LOCK BODY |
1 |
||
13.6 |
GBT97.1-6-A3L |
FLAT WASHER |
4 |
||
13.7 |
GBT93-6-A3L |
STANDARD SPRING WASHER |
2 |
||
13.8 |
GBT818-M6X30-4.8-A2L |
CROSS SCREW |
2 |
||
14 |
TS06451013102 |
DOOR SEAL STRIP |
1 |
||
15 |
TS06451013118 |
LEFT DOOR BRACKET RUBBER WASHER |
1 |
||
16 |
TS06451013121 |
DOOR GLASS IN RUBBER WASHER |
1 |
||
17 |
TC03451023101 |
LEFT DOOR GLASS |
1 |
||
18 |
GBT5789-M6X30-8.8-A2L |
HEXAGON FLANGE NUT |
3 |
||
19 |
GBT96.1-6-A3L |
BIG WASHER |
2 |
||
20 |
GBT93-6-A3L |
STANDARD SPRING WASHER |
2 |
||
21 |
TD904.451C.2-10 |
GLASS OUT WASHER |
1 |
||
22 |
TS04451013106 |
CAST BOLT |
1 |
||
23 |
GBT97.1-6-A3L |
FLAT WASHER |
2 |
||
24 |
TS04451023006 |
DOOR LIMIT CHAIN |
1 |
||
25 |
GBT5783-M6X16-8.8-A2L |
HEXAGON BOLT |
1 |
TD1C451020000K DRIVER’S CAB ASSEMBLY-7
TD1C451020000K DRIVER’S CAB ASSEMBLY-7
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD1C451020000K |
DRIVER’S CAB ASSEMBLY |
1 |
|||
TS06451020002 |
CAB ACCESSORY |
1 |
|||
TS06451017200 |
LADDER INSTALLATION ASSEMBLY |
2 |
|||
1 |
GBT16674.1-M10X50-8.8-A3L |
HEXAGON FLANGE NUT |
4 |
||
2 |
TS06451017206 |
LADDER |
1 |
||
2.1 |
TS06451017201 |
LADDER WELDMENT |
1 |
||
2.2 |
GBT16674.1-M8X16-8.8-A2L |
HEXAGON FLANGE NUT |
8 |
||
2.3 |
TS04451017106 |
PEDAL WELDMENT |
1 |
||
2.4 |
TS06451017204 |
LADDER LEFT CONNECTING PLATE |
1 |
||
2.5 |
TS06451017205 |
LADDER RIGHT CONNECTING PLATE |
1 |
TD1C451020000K DRIVER’S CAB ASSEMBLY-8
TD1C451020000K DRIVER’S CAB ASSEMBLY-8
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TD1C451020000K |
DRIVER’S CAB ASSEMBLY |
1 |
|||
TS06453015000 |
TOP COVER ASSEMBLY |
1 |
|||
1 |
TS06453015400 |
SEAL STRIP |
1 |
||
2 |
GBT6177.1-M6-8-A2L |
HEXAGON FLANGE NUT |
7 |
||
3 |
GBT96.1-6-A3L |
BIG WASHER |
19 |
||
4 |
TS06453015001 |
SEAL GASKET |
19 |
||
5 |
TS06453015202 |
INNER TOP |
1 |
||
5.1 |
TS06453015200 |
INNER TOP AIR CONDITION |
1 |
||
5.2 |
TS06453015501 |
TOP SEAL STRIP |
1 |
||
6 |
GBT16674.1-M6X20-8.8-A2L |
HEXAGON FLANGE NUT |
30 |
||
7 |
TS06453015600 |
PNEUMATIC SPRING INSTALLATION ASSEMBLY |
2 |
||
8 |
TS06453015800 |
RIGHT SLIDEWAY |
1 |
||
9 |
TS06453015700 |
LEFT SLIDEWAY |
1 |
||
10 |
TS06453015010 |
SPONGE |
4 |
||
11 |
TS06453015100a |
OUT TOP |
1 |
||
12 |
GBT923-M6-A1-50 |
NUT |
12 |
||
13 |
Q69208 |
PLASTIC SPLIT PIN |
2 |
||
14 |
TS06453015320 |
LOWER WIND WAY |
1 |
TS06453040000 UPHOLSTERY ASSEMBLY
TS06453040000 UPHOLSTERY ASSEMBLY
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
TS06453040000 |
UPHOLSTERY ASSEMBLY |
1 |
|||
1 |
TS06453017000 |
SUNSHADE BOARD ASSEMBLY |
1 |
||
2 |
TS06453011000 |
TOP UPHOLSTERY |
1 |
||
3 |
GBT818-M6X20-4.8-O |
CROSS SCREW |
43 |
||
4 |
TF1004.451.5-01 |
SHADOW CURTAIN |
1 |
||
5 |
Q69208 |
PLASTIC SPLIT PIN |
36 |
||
6 |
TS06453013500 |
RIGHT HOUSING |
1 |
||
7 |
TS06453013600 |
WATCH BONNET |
1 |
||
8 |
TS06453013200 |
RIGHT REAR MUD GUARD DECORATION PART |
1 |
||
9 |
TS06453016000 |
WIND MOUTH |
1 |
||
10 |
GBT16674.1-M6X20-8.8-O |
HEXAGON FLANGE NUT |
4 |
||
11 |
GBT819.2-M6X25-A2-70 |
SCREW |
4 |
||
12 |
TS06453014000 |
FLOOR MAT PRESSURE PLATE |
2 |
||
13 |
TS06453012000 |
FLOORMAT |
1 |
||
14 |
TS06453013100 |
LEFT REAR MUD GUARD DECORATION PART |
1 |
||
15 |
GBT93-6-O |
STANDARD SPRING WASHER |
32 |
||
16 |
TS12453020002 |
AUXILIARY CLUTCH BONNET |
1 |
||
17 |
TS06453012100 |
MIDDLE FLOOR MAT |
1 |
||
18 |
TS06453013300 |
INTO UPHOLSTERY |
1 |
||
19 |
TS06453013400 |
LEFT HOUSING |
1 |
||
20 |
TS06453013701 |
PARKING BRAKE BONNET |
1 |
||
21 |
TS06453013703 |
INSTALLATION PLATE WELDMENT |
1 |
||
22 |
GBT96.1-6-O |
BIG WASHER |
2 |
TS06453040000 UPHOLSTERY ASSEMBLY (cont’d.)
No. |
Part No. |
Description |
Version |
QTY. |
Remark |
23 |
GBT96.1-6-O |
BIG WASHER |
2 |
||
24 |
GBT97.1-6-O |
FLAT WASHER |
28 |
||
25 |
TS06453010002 |
CLOTHCAPHOOK |
2 |
