No.

Part No.

Description

Ver- sion

QTY.

Remark

TC02311210000

FRONT DRIVING AXLE ASSEMBLY

1

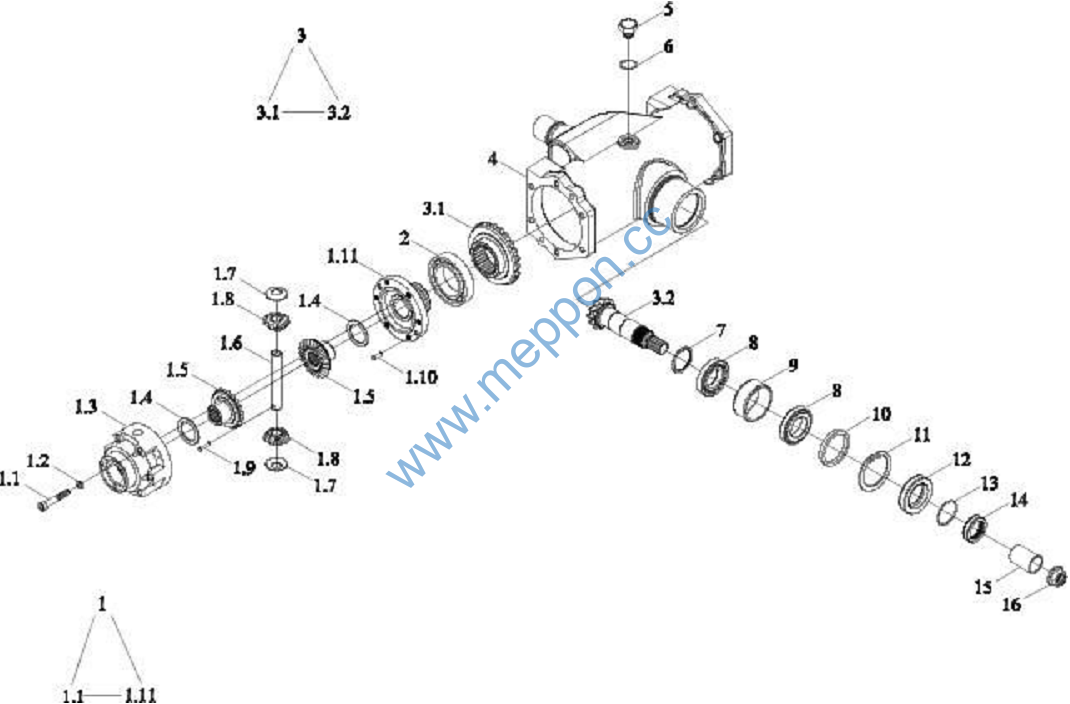

TC02311010002

MAIN REDUCER BOX ASSEMBLY

1

1

TC02311010018

DIFFERENTIAL ASSEMBLY

1

1.1

GBT70.1-M10X70-8.8

INNER HEXAGON SCREW

6

1.2

GBT93-10

STANDARD SPRING WASHER

6

1.3

TC02311010027

DIFFERENTIAL LEFT HOUSING

1

1.4

TC02311010030

HALF SHAFT GEAR WASHER

2

1.5

TC02311010035

HALF SHAFT GEAR

2

1.6

TC02311010033

PLANET GEAR SHAFT

1

1.7

TC02311010031

PLANET GEAR WASHER

2

1.8

TC02311010034

PLANET GEAR

2

1.9

GBT119.1-8h8X45-A0P

COLUMN PIN

1

1.10

GBT119.1-8h8X20-A0P

COLUMN PIN

2

1.11

TC02311010028

DIFFERENTIAL RIGHT HOUSING

1

2

GBT276-6216

DEEP GROOVE BALL BEARING

2

3

TC02311010026

GEAR

1

3.1

TC02311010029

CENTRAL TRANSMISSION BIG SPIRAL BEVEL GEAR

1

3.2

TC02311010020

DRIVING SPIRAL BEVEL GEAR SHAFT

1

4

TC02311010019

MAIN REDUCER BOX HOUSING

1

5

TD904.311K.1-13

SCREW PLUG

1

6

GBT3452.1-21.2X2.65G

RUBBER O-SEAL RING

1

7

TC02311010083

ADJUSTING GASKET

1

8

GBT297-32208

TAPERED ROLLER BEARING

2

9

TC02311010022

SPACER BUSH

1

10

TC02311010023

ADJUSTING GASKET

1

11

GBT893.1-80

CIRCLIPS FOR HOLE

1

12

GBT9877.1-FB55X80X8D

SEAL RING

1

13

GBT3452.1-41.2X3.55G

RUBBER O-SEAL RING

1

No.

Part No.

Description

Ver- sion

QTY.

Remark

14

TC02311010025

OIL SEAL SEAT

1

15

TC02311010024

PROTECTION BUSH

1

16

TC02311010088

LOCKING NUT

1

No.

Part No.

Description

Ver- sion

QTY.

Remark

1

TC02312010002

BOLT

6

2

TB604.312-04

WASHER

6

3

TB554.312-01

FRONT BRACKET

1

No.

Part No.

Description

Ver- sion

QTY.

Remark

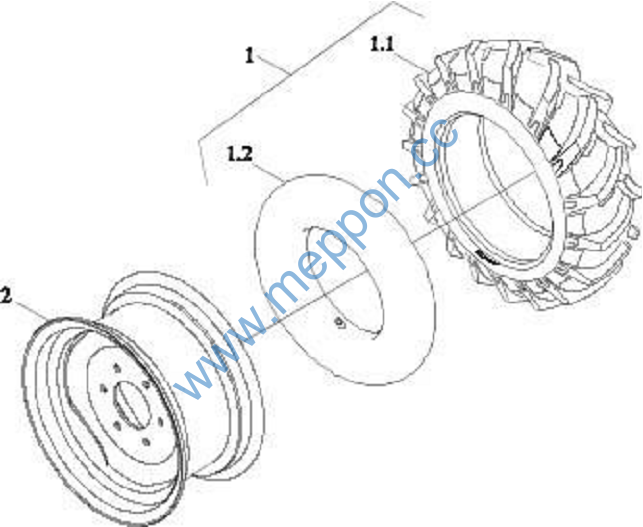

TS04320050000K

FRONT DRIVING WHEEL ASSEMBLY

1

1

TS04320050003K

TIRES ASSEMBLY

1

1.1

GBT2979-9.5-20-10PR-R

COVER TIRE

1

1.2

GBT2979-9.5-20-R

DRIVING WHEEL INNER TUBE

1

2

TS04320040002K

RIM WELDMENT

1

No.

Part No.

Description

Ver- sion

QTY.

Remark

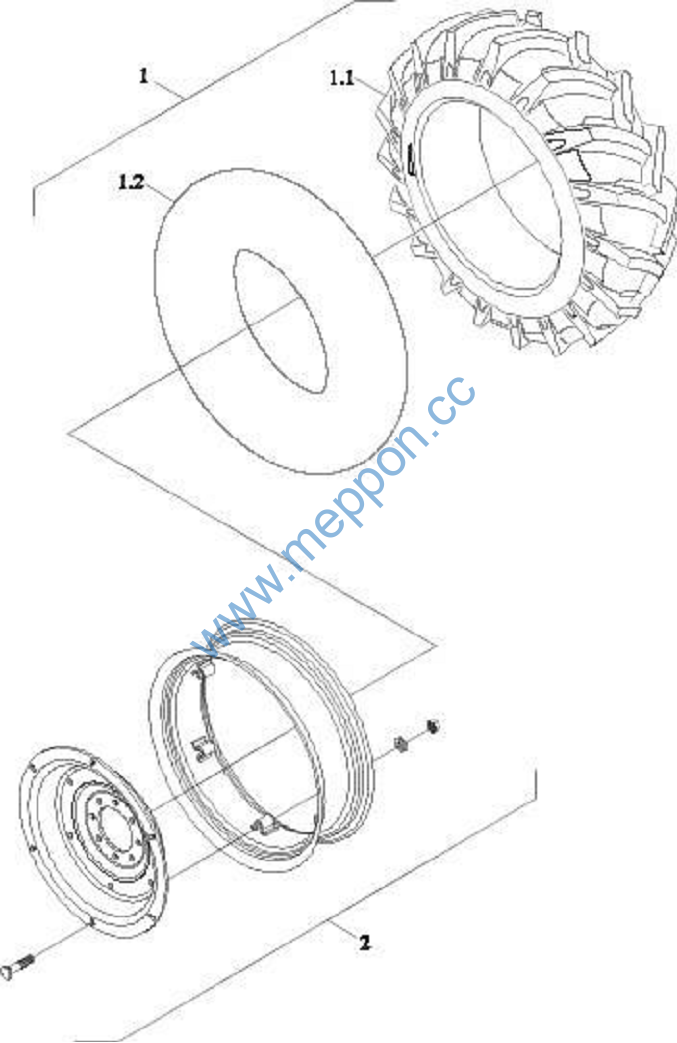

TS04340050000K

REAR DRIVING WHEEL ASSEMBLY

1

1

TS04340050001K

TIRES ASSEMBLY

1

1.1

GBT2979-14.9-28-10PR-R

COVER TIRE

1

1.2

GBT2979-14.9-28-R

DRIVING WHEEL INNER TUBE

1

2

FT550.34F.011

RIM SPOKE ASSEMBLY

1

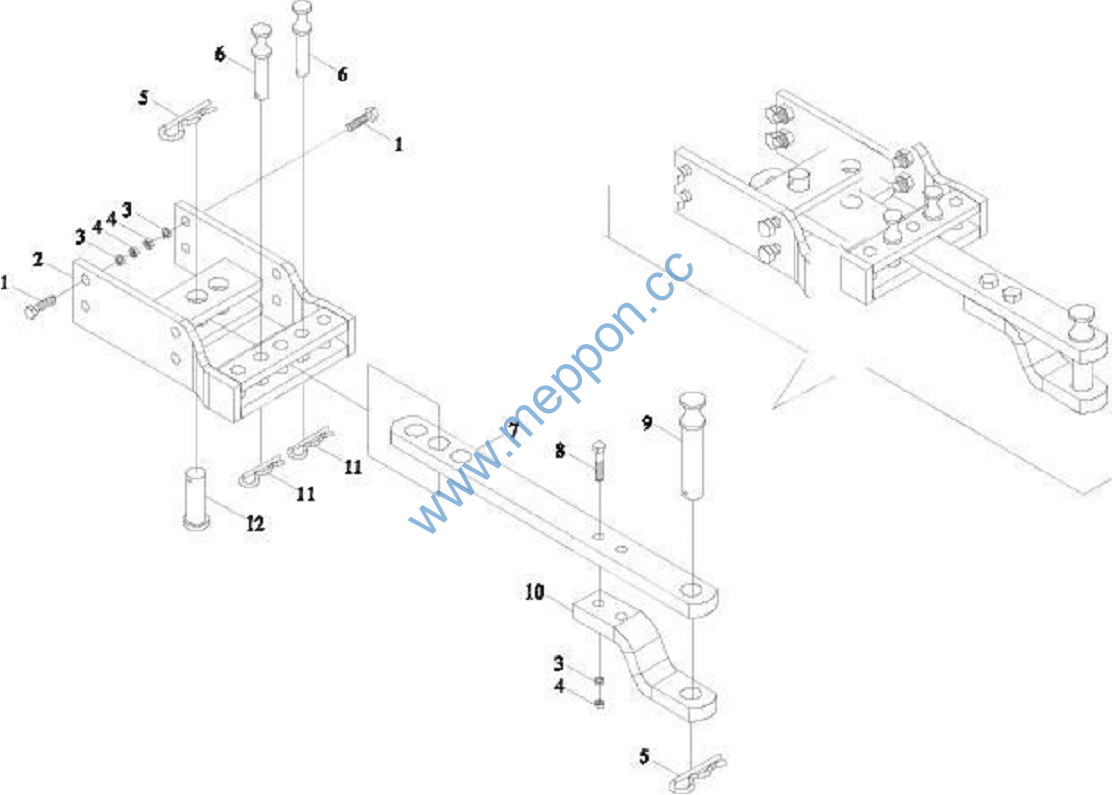

序号

零件图号

零件名称

版本

数量

备注

FT300.35A.001

牵引机构总成

1

1

GBT5783-M16X60-10.9-A3L

螺栓

8

2

FT300.35A.012a

牵引架焊合

1

3

GBT93-16-A0P

垫圈

10

4

GBT6170-M16-8-A3L

螺母

10

5

FT65.53.103

弹性锁销

2

6

FT300.35A.104

定位销

2

7

FT300.35A.102

摆杆

1

8

TB400.35.1-03

螺栓

2

9

FT300.35A.105

摆销

1

10

FT300.35A.101

连接摆杆

1

11

FT300.35A.131

锁销

2

12

FT300.35A.103

连接销

1

No.

Part No.

Description

Ver- sion

QTY.

Remark

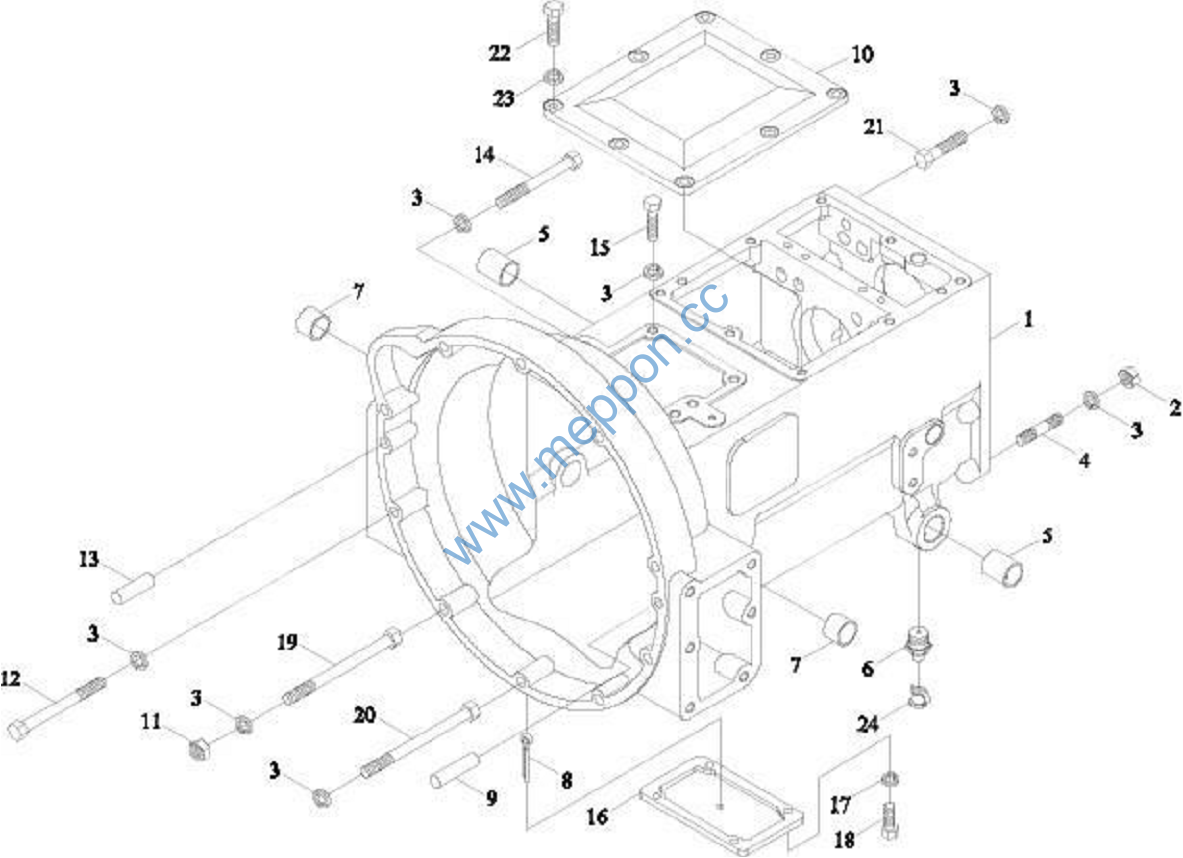

TB604.371

GEARBOX HOUSING ASSEMBLY

1

1

TB604.371-01

GEARBOX HOUSING

1

2

GBT6171-M12X1.5-8-A3L

NUT

10

3

GBT93-12-A0P

WASHER

24

4

GBT899-AM12-M12X1.5X35- 8.8-A3L

STUD

10

5

FT300.37.158

PEDAL SHAFT BUSH

2

6

JBT7940.1-M10X1

OIL CUP

2

7

FT300.37.159

RELEASE FORK SHAFT BUSH

2

8

GBT91-5X32-A0P

SPLIT PIN

1

9

GBT119.1-12m6X30-A0P

PIN

3

10

TB604.371-02

GEARBOX UPPER COVER

1

11

GBT6170-M12-8-A3L

NUT

3

12

GBT5782-M12X110-8.8-A2L

BOLT

1

13

GBT119.1-12m6X22-A0P

PIN

1

14

GBT5782-M12X70-8.8-A2L

BOLT

2

15

GBT5783-M12X35-8.8-A3L

BOLT

4

16

TB400.371E-03

LOWER PLUG COVER

1

17

GBT93-10-A0P

WASHER

4

18

GBT5783-M10X25-8.8-A3L

BOLT

4

19

TB550.371-01-M12X160

BOLT

3

20

TB550.371-02-M12X125

BOLT

1

21

GBT5785-M12X1.5X55-8.8- A3L

HEXAGON BOLT

2

22

GBT5783-M8X20-8.8-A2L

HEXAGON BOLT

8

23

GBT93-8-A0P

STANDARD SPRING WASHER

8

24

TD800.311C.1-01

DUSTPROOF CAP OF OIL CUP

2
