LOVOL TS4A604-006K Tractor Parts Catalogue 07

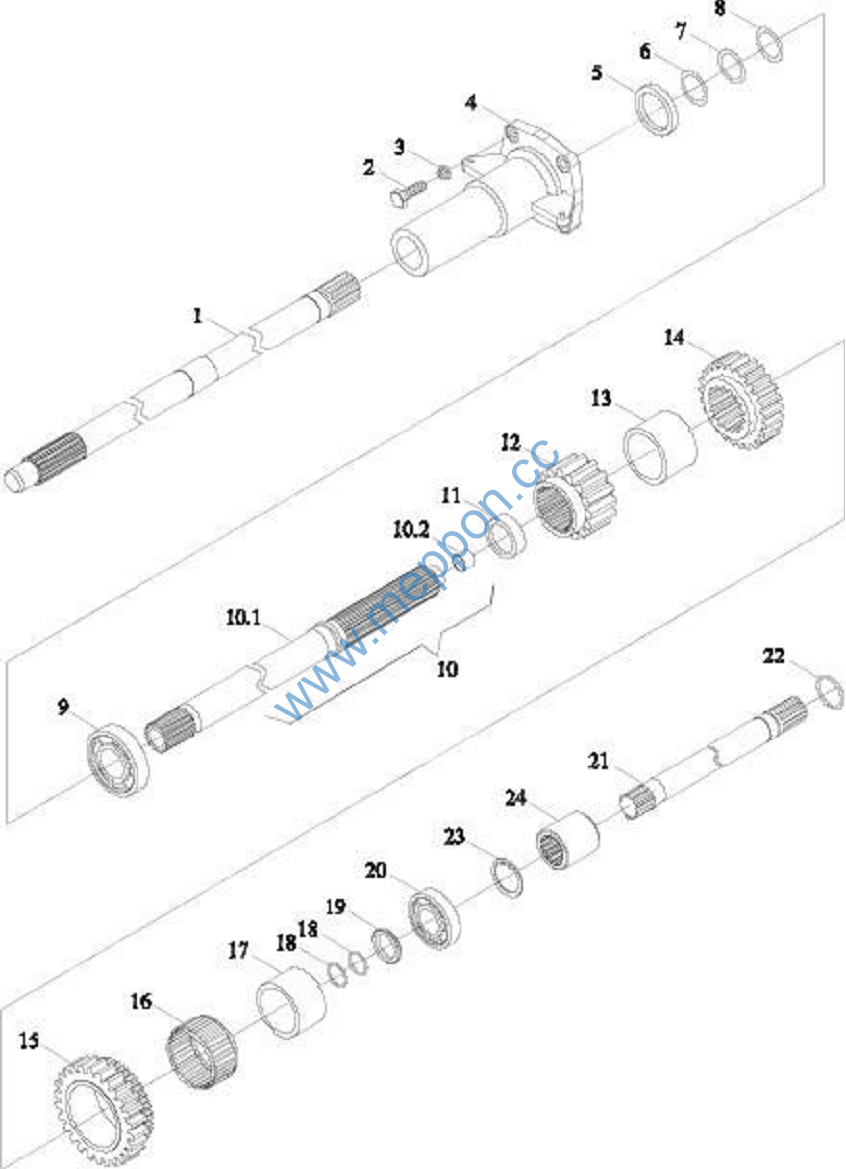

TB604.372T MAIN GEARSHIFT ASSEMBLY-1
TB604.372T MAIN GEARSHIFT ASSEMBLY-1
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TB604.372T |
MAIN GEARSHIFT ASSEMBLY |
1 |
|||
1 |
FT400.37B.201 |
AUXILIARY CLUTCH SHAFT |
1 |
||
2 |
GBT5783-M8X25-8.8-A2L |
HEXAGON BOLT |
4 |
||
3 |
GBT93-8-A0P |
WASHER |
4 |
||
4 |
FT300.37B.124 |
SHAFT I BEARING COVER |
1 |
||
5 |
GBT9877.1-FB40X62X8D |
SEAL RING |
1 |
||
6 |
TB604.372T-12 |
Ⅰ SHAFT ADJUSTING WASHER |
999 |
||
7 |
TB604.372T-13 |
Ⅰ SHAFT ADJUSTING WASHER |
999 |
||
8 |
TB604.372T-14 |
Ⅰ SHAFT ADJUSTING WASHER |
999 |
||
9 |
GBT276-6208 |
BEARING |
1 |
||
10 |
TB604.372T.1 |
SHAFT I UNIT |
1 |
||
10.1 |
TB604.372T.1-01 |
SHAFT I |
1 |
||
10.2 |
FT300.37.170 |
BUSH |
1 |
||
11 |
TB604.372T-15 |
I GEAR SPACER |
1 |
||
12 |
TB604.372T-01 |
I DRIVING GEAR |
1 |
||
13 |
TB604.372T-02 |
I-II GEAR SPACER |
1 |
||
14 |
TB604.372T-03 |
Ⅱ DRIVING GEAR |
1 |
||
15 |
TB604.372T-05 |
Ⅲ DRIVING GEAR |
1 |
||
16 |
TB604.372T-17 |
ROLLER NEEDLE BEARING K47X52X28 |
1 |
||
17 |
TB604.372T-16 |
III GEAR BUSH |
1 |
||
18 |
GBT3452.1-23.6X1.80G |
O-RING |
2 |
||
19 |
TB604.372T-04 |
RETAINER RING |
1 |
||
20 |
GBT276-6007 |
BEARING |
1 |
||
21 |
FT300.37J.137 |
PTO CONNECTING SHAFT |
1 |
||
22 |
GBT895.2-24 |
RETAINER RING |
1 |
||
23 |
GBT893.1-21 |
CIRCLIPS FOR HOLE |
1 |
||
24 |
FT300.37.136 |
CONNECTING SLEEVE |
1 |

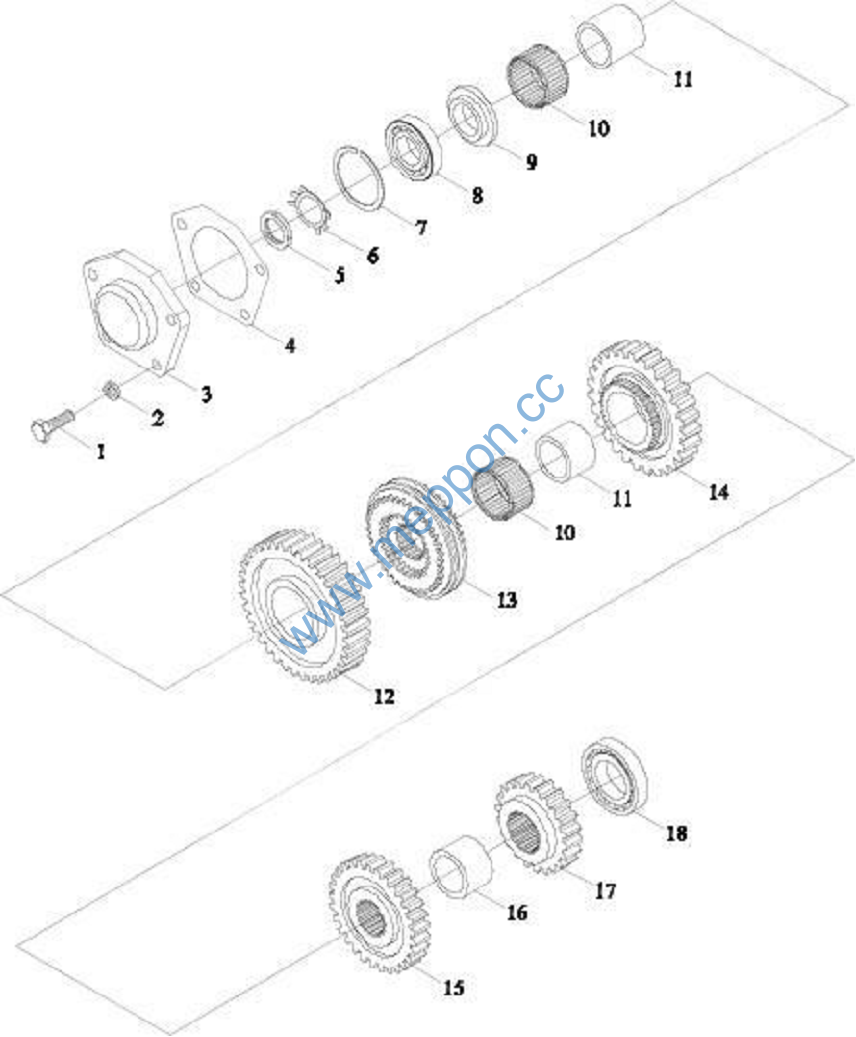

TB604.372T MAIN GEARSHIFT ASSEMBLY-2
TB604.372T MAIN GEARSHIFT ASSEMBLY-2
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TB604.372T |
MAIN GEARSHIFT ASSEMBLY |
1 |
|||
1 |
GBT5783-M8X25-8.8-A2L |
HEXAGON BOLT |
4 |
||
2 |
GBT93-8-A0P |
WASHER |
4 |
||
3 |
FT300.37.120 |
SHAFT Ⅱ BEARING COVER |
1 |
||
4 |
FT300.37.119 |
SHAFT Ⅱ BEARING COVER PAPER GASKET |
1 |
||
5 |
GBT812-M24X1.5 |
NUT |
1 |
||
6 |
GBT858-24 |
WASHER |
1 |
||
7 |
GBT305-72-78.6 |
THRUST RING |
1 |
||
8 |
GBT276-6306N |
BEARING |
1 |
||
9 |
TB604.372T-11 |
SHAFT Ⅱ END RETAINER RING |
1 |
||
10 |
TB550.372-05 |
ROLLER NEEDLE BEARING K43X49X30 |
2 |
||
11 |
FT300.37M.114 |
I-II GEAR BUSH |
2 |
||
12 |
TB604.372T-10 |
I DRIVEN GEAR |
1 |
||
13 |
TE354.361T.3 |
SYNCHRONIZER ASSEMBLY |
1 |
||
14 |
TB604.372T-09 |
Ⅱ DRIVEN GEAR |
1 |
||
15 |
TB604.372T-07 |
Ⅲ DRIVEN GEAR |
1 |
||
16 |
FT300.37.110 |
III-IV GEAR SPACER |
1 |
||
17 |
TB604.372T-06 |
Ⅳ DRIVEN GEAR |
1 |
||
18 |
GBT283-NUP208E |
BEARING |
1 |

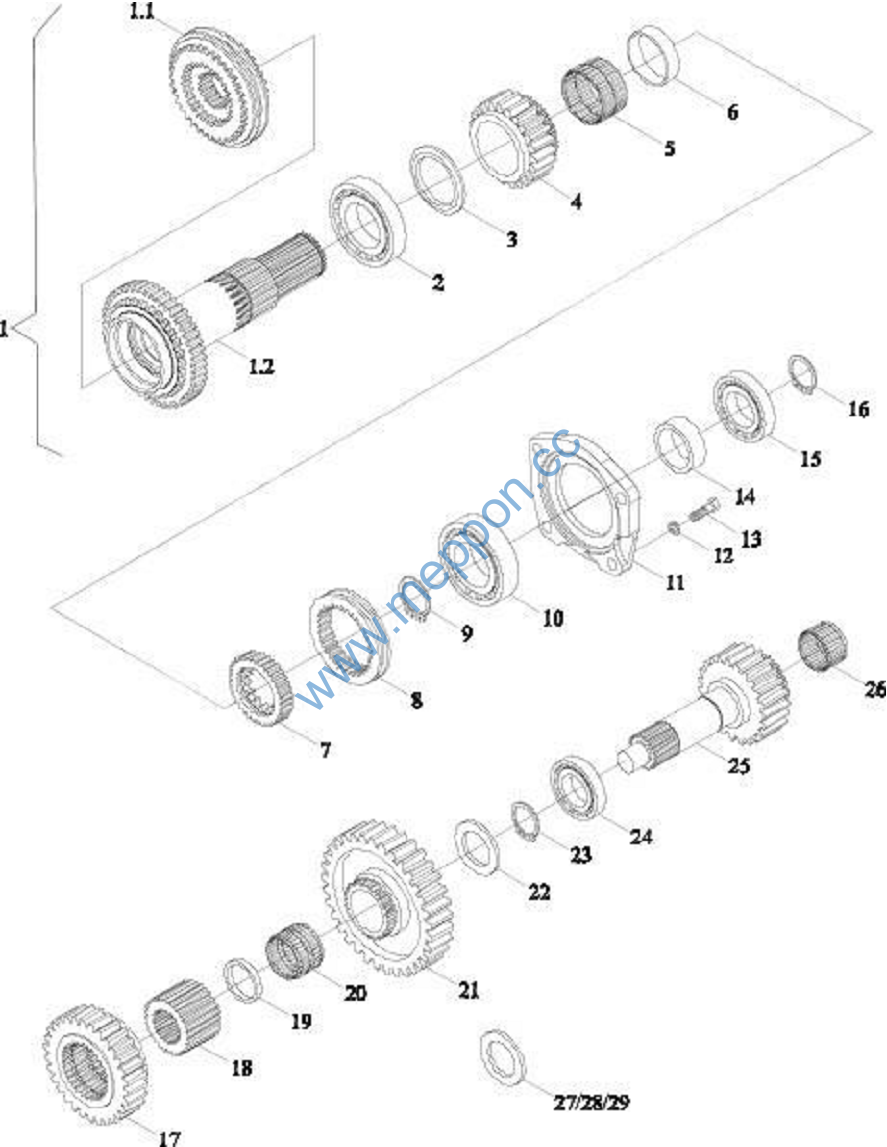

TB604.373T AUXILIARY GEARSHIFT ASSEMBLY
TB604.373T AUXILIARY GEARSHIFT ASSEMBLY
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TB604.373T |
AUXILIARY GEARSHIFT ASSEMBLY |
1 |
|||
1 |
TB604.373T.4 |
SYNCHRONIZER ASSEMBLY |
1 |
||
1.1 |
TB604.372T.3 |
SYNCHRONIZER ASSEMBLY |
1 |
||
1.2 |
TB604.373T.3 |
CONE RING WELDMENT |
1 |
||
2 |
GBT283-NUP210E |
BEARING |
1 |
||
3 |
TB550.373-02 |
RETAINER RING |
1 |
||
4 |
TB550.373-03b |
MIDDLE GEAR DRIVING GEAR |
1 |
||
5 |
TB550.373-12 |
ROLLING BEARING KK50X55X30 |
1 |
||
6 |
TB550.373-04b |
SPACER BUSH |
1 |
||
7 |
TB550.373-05b |
MIDDLE GEAR MESHING GEAR SEAT |
1 |
||
8 |
TB550.373-06a |
MIDDLE GEAR SHIFT COLLAR |
1 |
||
9 |
GBT894.1-50 |
RETAINER RING |
1 |
||
10 |
GBT283-NUP308E |
BEARING |
1 |
||
11 |
FT300.37.139 |
AUXILIARY GEARSHIFT BEARING COVER |
1 |
||
12 |
GBT93-10-A0P |
WASHER |
4 |
||
13 |
GBT5783-M10X30-8.8-A3L |
HEXAGON BOLT |
4 |
||
14 |
FT300.37J.180 |
SPACER BUSH |
1 |
||
15 |
GBT283-NF208 |
BEARING |
1 |
||
16 |
GBT894.1-40 |
RETAINER RING |
1 |
||
17 |
TB550.373-08 |
MIDDLE GEAR DRIVEN GEAR |
1 |
||
18 |
TB550.373-09 |
REVERSE GEAR MESHING SEAT |
1 |
||
19 |
FT300.37.111 |
SPACER BUSH |
1 |
||
20 |
QLWZB120-K35X43X34ZW |
ROLLER NEEDLE BEARING |
1 |
||
21 |
FT450.37.103 |
AUXILIARY GEARSHIFT DRIVEN GEAR |
1 |
||
22 |
TB550.373-11a |
LIMITING RETAINER RING |
1 |
||
23 |
GBT894.1-35 |
RETAINER RING |
1 |
||
24 |
GBT283-NUP307E |
BEARING |
1 |
||
25 |
TB550.373-16 |
AUXILIARY GEARSHIFT DRIVEN SHAFT |
1 |
TB604.373T AUXILIARY GEARSHIFT ASSEMBLY (cont’d.)
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
26 |
GBT20056-K25X31X20 |
NEEDLE AND CARRIER COMBINATION |
1 |
||
27 |
TB550.373-15 |
LIMITING RETAINER RING |
1 |
||
28 |
TB550.373-13 |
LIMITING RETAINER RING |
1 |
||
29 |
TB550.373-14 |
LIMITING RETAINER RING |
1 |

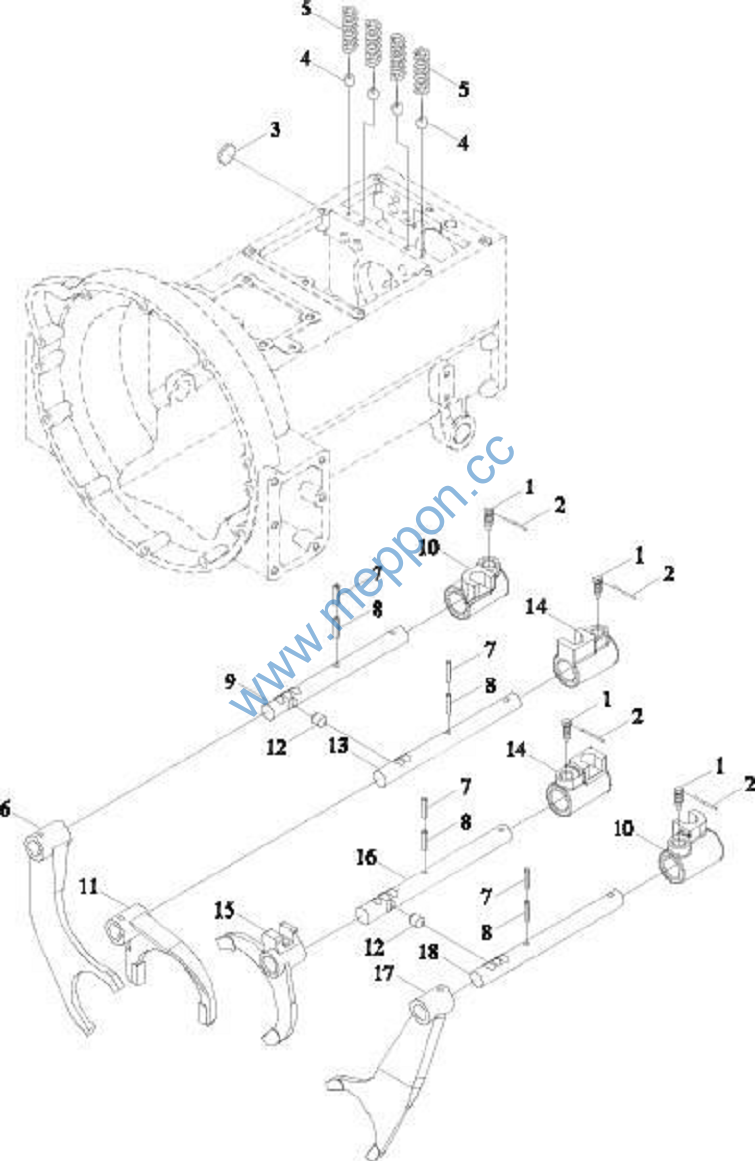

TS04374010000 GEARBOX CONTROL MECHANISM ASSEMBLY-1
TS04374010000 GEARBOX CONTROL MECHANISM ASSEMBLY-1
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TS04374010000 |
GEARBOX CONTROL MECHANISM ASSEMBLY |
1 |
|||
1 |
TB504.374-01 |
LOCKING SCREW |
4 |
||
2 |
TF1004.374-02 |
LOW CARBON STEEL WIRE |
2 |
||
3 |
Q72214 |
PLUG PIECE |
2 |
||
4 |
GBT308-8-G100-b |
STEEL BALL |
4 |
||
5 |
FT300.37.135 |
FORK SHAFT LOCATING SPRING |
4 |
||
6 |
TB550.374-03a |
HIGH AND LOW GEAR FORK |
1 |
||
7 |
GBT879.1-3X24 |
SPRING COLUMN PIN |
4 |
||
8 |
GBT879.1-5X24 |
SPRING COLUMN PIN |
4 |
||
9 |
TB604.374B-03 |
HIGH AND LOW GEAR FORK SHAFT |
1 |
||
10 |
TB604.374B-05 |
I-II GEAR FORK HEAD |
2 |
||
11 |
TB550.374-04a |
MIDDLE GEAR FORK |
1 |
||
12 |
FT300.37.151 |
MUTUAL PIN |
2 |
||
13 |
TB604.374B-04 |
MIDDLE GEAR FORK SHAFT |
1 |
||
14 |
TB604.374B-06 |
Ⅲ–Ⅳ FORK HEAD |
2 |
||
15 |
TB604.374A-01 |
Ⅲ–Ⅳ FORK |
1 |
||
16 |
TB604.374B-02 |
Ⅲ–Ⅳ FORK SHAFT |
1 |
||
17 |
TB604.374A-04 |
I-II GEAR FORK |
1 |
||
18 |
TB604.374B-01 |
I-II GEAR FORK SHAFT |
1 |

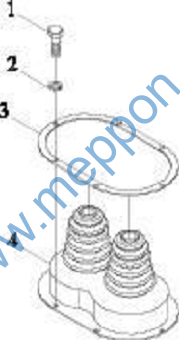

TS04374010000 GEARBOX CONTROL MECHANISM ASSEMBLY-2
TS04374010000 GEARBOX CONTROL MECHANISM ASSEMBLY-2
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TS04374010000 |
GEARBOX CONTROL MECHANISM ASSEMBLY |
1 |
|||
1 |
GBT5783-M6X20-8.8-A2L |
HEXAGON BOLT |
6 |
||
2 |
GBT93-6-A0P |
STANDARD SPRING WASHER |
6 |
||
3 |
TB604.374B-09 |
SLEEVE PRESSURE PLATE |
1 |
||
4 |
TB604.374B-08 |
GEARLEVER SLEEVE |
1 |

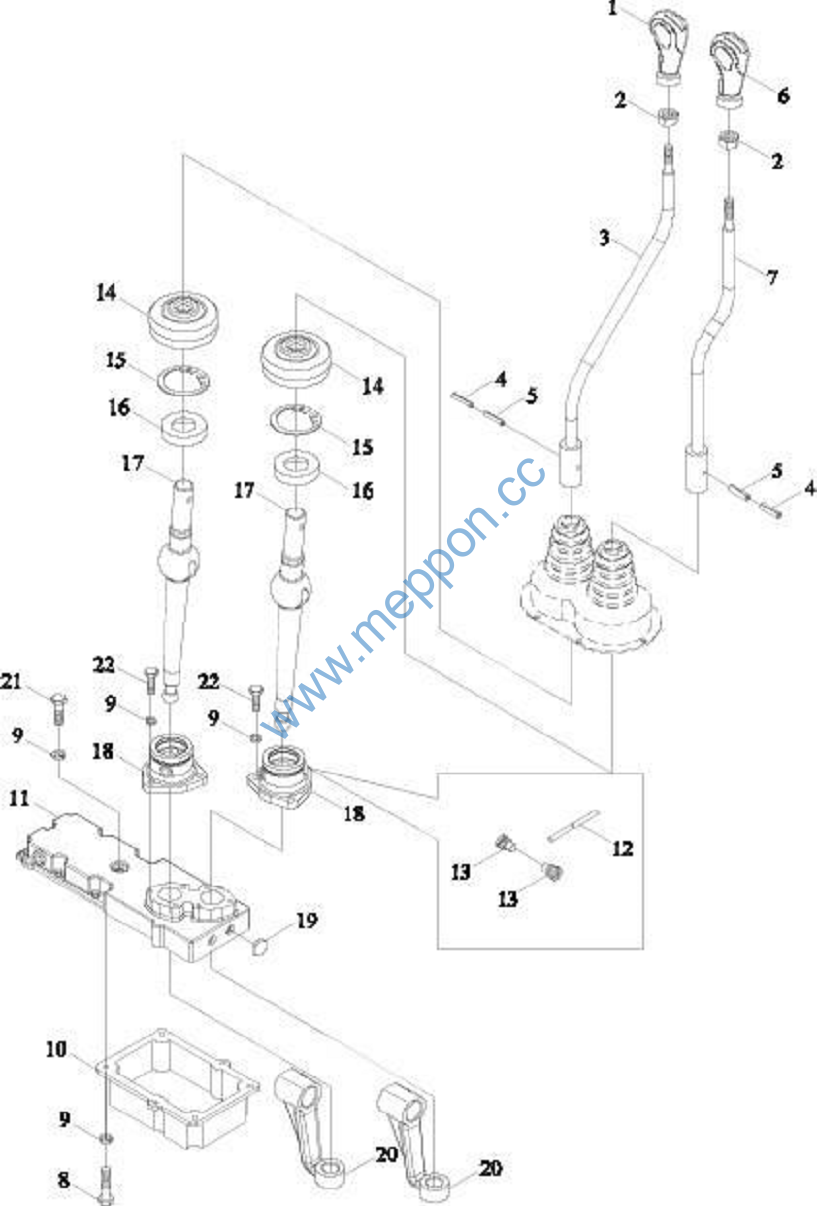

TS04374010000 GEARBOX CONTROL MECHANISM ASSEMBLY-3
TS04374010000 GEARBOX CONTROL MECHANISM ASSEMBLY-3
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TS04374010000 |
GEARBOX CONTROL MECHANISM ASSEMBLY |
1 |
|||
TS04374010000 |
GEARBOX CONTROL MECHANISM ASSEMBLY |
1 |
|||
1 |
TS04374010001 |
MAIN GEARSHIFT CON- TROL HANDLE |
1 |
||
2 |
GBT6172.1-M10-04-A3L |
HEXAGON THIN NUT |
2 |
||
3 |
TB604.374B.1.1 |
MAIN GEARLEVER WELDMENT |
1 |
||
4 |
GBT879.1-3X28 |
SPRING COLUMN PIN |
2 |
||
5 |
GBT879.1-5X28 |
SPRING COLUMN PIN |
2 |
||
6 |
TS04374010002 |
AUXILIARY GEARSHIFT CONTROL HANDLE |
1 |
||
7 |
TS04374010007 |
ASSISTANT GEARLEVER WELDMENT |
1 |
||
8 |
GBT5783-M8X20-10.9-A2L |
HEXAGON BOLT |
6 |
||
9 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
20 |
||
10 |
TB604.374B.1-02 |
SIDE CONTROL LOWER COVER |
1 |
||
11 |
TB604.374B.1-01 |
SIDE CONTROL UPPER COVER |
1 |
||
12 |
TF1004.374-02 |
LOW CARBON STEEL WIRE |
4 |
||
13 |
FT800A.37.326 |
GEARLEVER LOCATING PIN |
4 |
||
14 |
FT300.37.166a |
GEARLEVER DUSTPROOF BONNET |
2 |
||
15 |
GBT893.1-40 |
CIRCLIPS FOR HOLE |
2 |
||
16 |
FT800A.37.305 |
NYLON SEAT |
2 |
||
17 |
TB604.374B.1-09 |
LOWER CONTROL ROD |
2 |
||
18 |
TB504.374-06 |
AUXILIARY GEARLEVER SEAT |
2 |
||
19 |
Q72220 |
PLUG PIECE |
2 |
||
20 |
TB604.374B.1-06 |
FORK HEAD |
2 |
||
21 |
GBT5782-M8X55-8.8-A2L |
HEXAGON BOLT |
1 |
||
22 |
GBT5783-M8X25-8.8-A2L |
HEXAGON BOLT |
13 |
