LOVOL TS4A604-006K Tractor Parts Catalogue 05

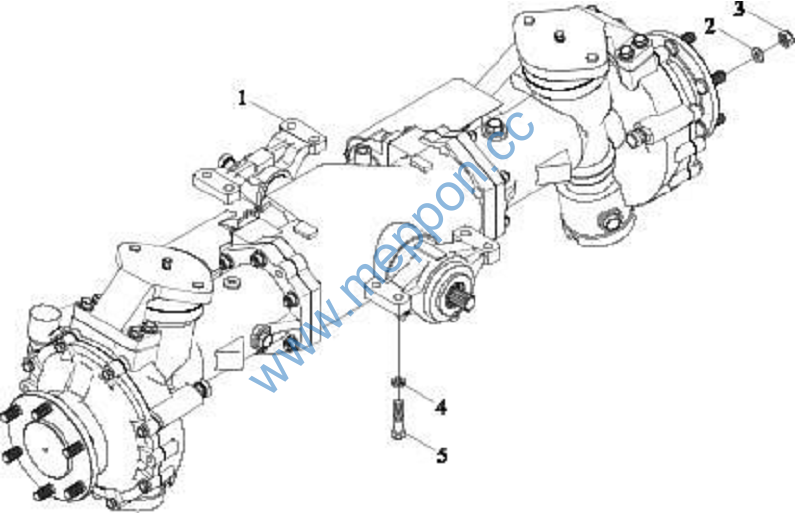

TC02311210000 FRONT DRIVING AXLE ASSEMBLY-1
TC02311210000 FRONT DRIVING AXLE ASSEMBLY-1
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TC02311210000 |
FRONT DRIVING AXLE ASSEMBLY |
1 |
|||
1 |
TC02311210001 |
FRONT DRIVING AXLE SUB-ASSEMBLY |
1 |
||
2 |
FT400.31B.103 |
WASHER |
12 |
||
3 |
GBT6176-M14X1.5-10-A3L |
HEXAGON NUT, TYPE-2 |
12 |
||
4 |
GBT93-14-A0P |
STANDARD SPRING WASHER |
8 |
||
5 |
GBT5783-M14X45-10.9-A3L |
HEXAGON BOLT |
8 |

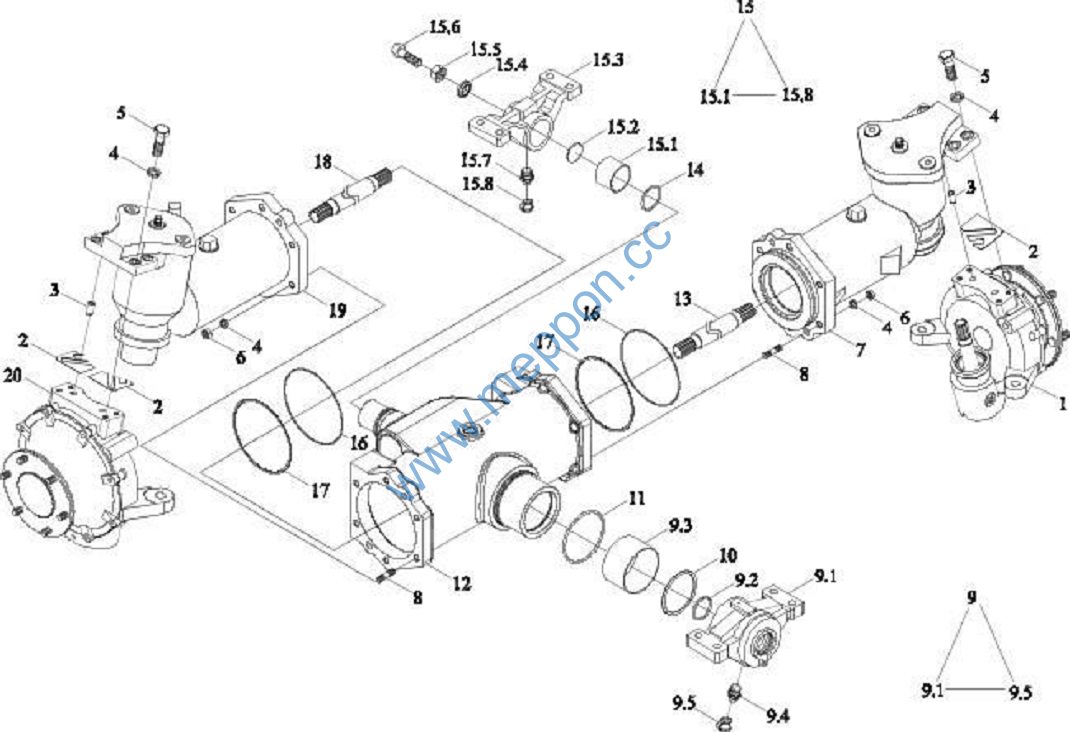

TC02311210000 FRONT DRIVING AXLE ASSEMBLY-2
TC02311210000 FRONT DRIVING AXLE ASSEMBLY-2
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TC02311210000 |
FRONT DRIVING AXLE ASSEMBLY |
1 |
|||
1 |
TC02311020013 |
RIGHT FINAL TRANSMIS- SION ASSEMBLY |
1 |
||
2 |
TC02311010012 |
ADJUSTING GASKET |
1 |
||
3 |
GBT119.1-12m6X22-A0P |
COLUMN PIN |
1 |
||
4 |
GBT93-12-A0P |
STANDARD SPRING WASHER |
8 |
||
5 |
GBT5783-M12X40-10.9-A3L |
HEXAGON BOLT |
8 |
||
6 |
GBT6170-M12-8-A3L |
HEXAGON NUT, TYPE-1 |
12 |
||
7 |
TC02311020003 |
RIGHT TRANSMISSION ASSEMBLY |
1 |
||
8 |
GBT5783-M12X45-10.9-A3L |
HEXAGON BOLT |
12 |
||
9 |
TC02311010009 |
REAR BRACKET |
1 |
||
9.1 |
TC02311010071 |
REAR BRACKET |
1 |
||
9.2 |
GBT3452.1-45.0X3.55G |
RUBBER O-SEAL RING |
1 |
||
9.3 |
TC02311010072 |
SLIDING BEARING |
1 |
||
9.4 |
JBT7940.1-M10X1 |
STRAIGHT FORCED FILL- ING OIL CUP |
1 |
||
9.5 |
TD800.311C.1-01 |
DUSTPROOF CAP OF OIL CUP |
1 |
||
10 |
TC02311010017 |
COPPER WASHER |
1 |
||
11 |
GBT3452.1-97.5X3.55G |
RUBBER O-SEAL RING |
1 |
||
12 |
TC02311010002 |
MAIN REDUCER BOX ASSEMBLY |
1 |
||
13 |
TC02311020010 |
RIGHT HALF SHAFT |
1 |
||
14 |
GBT3452.1-48.7X2.65G |
RUBBER O-SEAL RING |
1 |
||
15 |
TC02311010008 |
FRONT BRACKET ASSEMBLY |
1 |
||
15.1 |
TC02311010066 |
SLIDING BEARING |
1 |
||
15.2 |
TC02311010067 |
GASKET |
1 |
||
15.3 |
TC02311010065 |
FRONT BRACKET |
1 |
||
15.4 |
TC02311010068 |
SEAL GASKET |
1 |
||
15.5 |
GBT6170-M16-8-A3L |
HEXAGON NUT, TYPE-1 |
1 |
||
15.6 |
GBT5783-M16X50-8.8-A3L |
HEXAGON BOLT |
1 |
||
15.7 |
JBT7940.1-M10X1 |
STRAIGHT FORCED FILL- ING OIL CUP |
1 |
||
15.8 |
TD800.311C.1-01 |
DUSTPROOF CAP OF OIL CUP |
1 |
TC02311210000 FRONT DRIVING AXLE ASSEMBLY-2 (cont’d.)
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
16 |
GBT3452.1-136X3.55G |
RUBBER O-SEAL RING |
2 |
||
17 |
TC02311010081 |
ADJUSTING WASHER |
1 |
||
18 |
TC02311020009 |
LEFT HALF SHAFT |
1 |
||
19 |
TC02311020002 |
LEFT TRANSMISSION ASSEMBLY |
1 |
||
20 |
TC02311020012 |
LEFT FINAL TRANSMIS- SION ASSEMBLY |
1 |

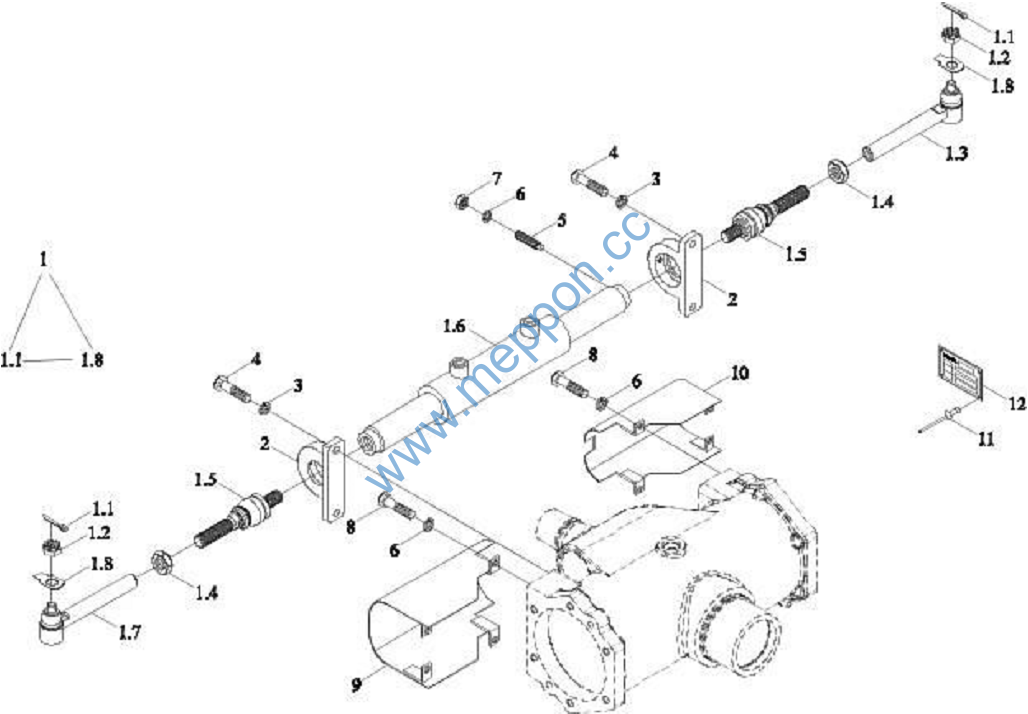

TC02311210000 FRONT DRIVING AXLE ASSEMBLY-3
TC02311210000 FRONT DRIVING AXLE ASSEMBLY-3
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TC02311210000 |
FRONT DRIVING AXLE ASSEMBLY |
1 |
|||
1 |
TC02311210003 |
STEERING OIL CYLINDER ASSEMBLY |
1 |
||
1.1 |
GBT91-3.2X40-A0P |
SPLIT PIN |
2 |
||
1.2 |
TC02311010075 |
HEXAGON SLOTTED NUT |
2 |
||
1.3 |
TC02311020011 |
RIGHT STEERING CONNECTING |
1 |
||
1.4 |
GBT6173-M22X1.5-05-A3L |
HEXAGON THIN NUT |
2 |
||
1.5 |
TC02311010077 |
JOINT |
2 |
||
1.6 |
TC02311170004 |
STEERING OIL CYLINDER |
1 |
||
1.7 |
TC02311020008 |
LEFT STEERING CONNECTING |
1 |
||
1.8 |
GBT854-22 |
STOPPING WASHER |
2 |
||
2 |
TC02311010085 |
OIL CYLINDER SUPPORT SEAT |
2 |
||
3 |
GBT93-12-A0P |
STANDARD SPRING WASHER |
4 |
||
4 |
GBT5783-M12X35-10.9-A3L |
HEXAGON BOLT |
4 |
||
5 |
GBT75-M8X35-14H-A2L |
SLOTTED LOCKING SCREW |
2 |
||
6 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
10 |
||
7 |
TC02311020021 |
RIM BOLT COVER |
12 |
||
8 |
GBT5783-M8X16-8.8-A2L |
HEXAGON BOLT |
8 |
||
9 |
TC02311170050 |
BONNET |
2 |
||
10 |
TC02311010015 |
BONNET |
2 |
||
11 |
GBT827-2.5X4-A0P |
LABEL RIVET |
4 |
||
12 |
9F650-26B010004A0 |
NAME PLATE |
1 |

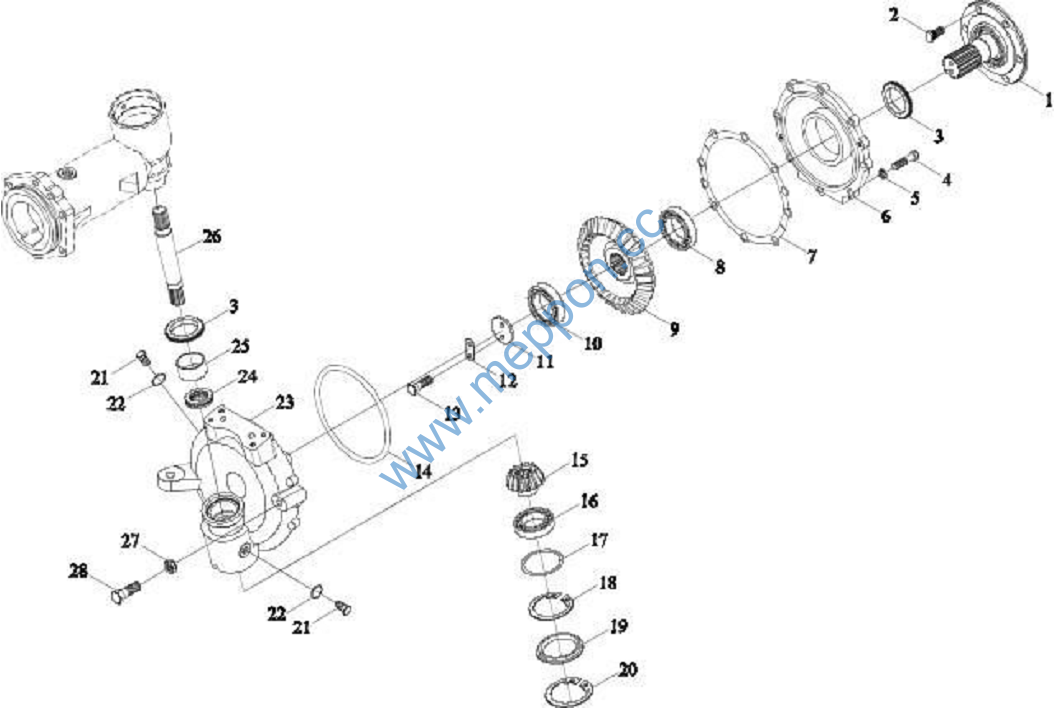

TC02311210000 FRONT DRIVING AXLE ASSEMBLY-4
TC02311210000 FRONT DRIVING AXLE ASSEMBLY-4
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TC02311210000 |
FRONT DRIVING AXLE ASSEMBLY |
1 |
|||
TC02311020012 |
LEFT FINAL TRANSMIS- SION ASSEMBLY |
1 |
|||
TC02311020013 |
RIGHT FINAL TRANSMIS- SION ASSEMBLY |
1 |
|||
1 |
TC02311020014 |
FRONT DRIVING SHAFT |
1 |
||
2 |
TC02311020015 |
BOLT |
6 |
||
3 |
TC02311010032 |
FLOATING OIL SEAL |
2 |
||
4 |
GBT5783-M10X40-10.9-A3L |
HEXAGON BOLT |
8 |
||
5 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
8 |
||
6 |
TC02311010050 |
BIG END COVER |
1 |
||
7 |
TC02311010060 |
ADJUSTING GASKET |
1 |
||
8 |
GBT276-6410 |
DEEP GROOVE BALL BEARING |
1 |
||
9 |
TC02311020019 |
BIG END GEAR |
1 |
||
10 |
GBT276-6310 |
DEEP GROOVE BALL BEARING |
1 |
||
11 |
TC02311010055 |
GASKET |
1 |
||
12 |
TC02311010054 |
LOCK WASHER |
1 |
||
13 |
GBT5783-M10X30-10.9-A3L |
HEXAGON BOLT |
2 |
||
14 |
GBT3452.1-243X5.30G |
RUBBER O-SEAL RING |
1 |
||
15 |
TC02311020020 |
END PINION |
1 |
||
16 |
GBT276-6308 |
DEEP GROOVE BALL BEARING |
1 |
||
17 |
TC02311010059 |
ADJUSTING GASKET |
1 |
||
18 |
GBT893.1-90 |
CIRCLIPS FOR HOLE |
1 |
||
19 |
TC02311010058 |
SEAL COVER |
1 |
||
20 |
GBT893.1-102 |
CIRCLIPS FOR HOLE |
1 |
||
21 |
TD904.311K.1-13 |
SCREW PLUG |
2 |
||
22 |
GBT3452.1-21.2X2.65G |
RUBBER O-SEAL RING |
2 |
||
23 |
TC02311010048 |
RIGHT FINAL TRANSMIS- SION HOUSING |
1 |
||
23 |
TC02311010047 |
LEFT FINAL TRANSMIS- SION HOUSING |
1 |
||
24 |
GBT301-51107 |
THRUSTBEARING |
1 |
||
25 |
TC02311010057 |
BUSH |
1 |
TC02311210000 FRONT DRIVING AXLE ASSEMBLY-4 (cont’d.)
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
26 |
TC02311010056 |
END SPLINE SHAFT |
1 |
||
27 |
GBT6172.1-M16-04-A3L |
HEXAGON THIN NUT |
1 |
||
28 |
GBT5783-M16X40-10.9-A3L |
HEXAGON BOLT |
1 |

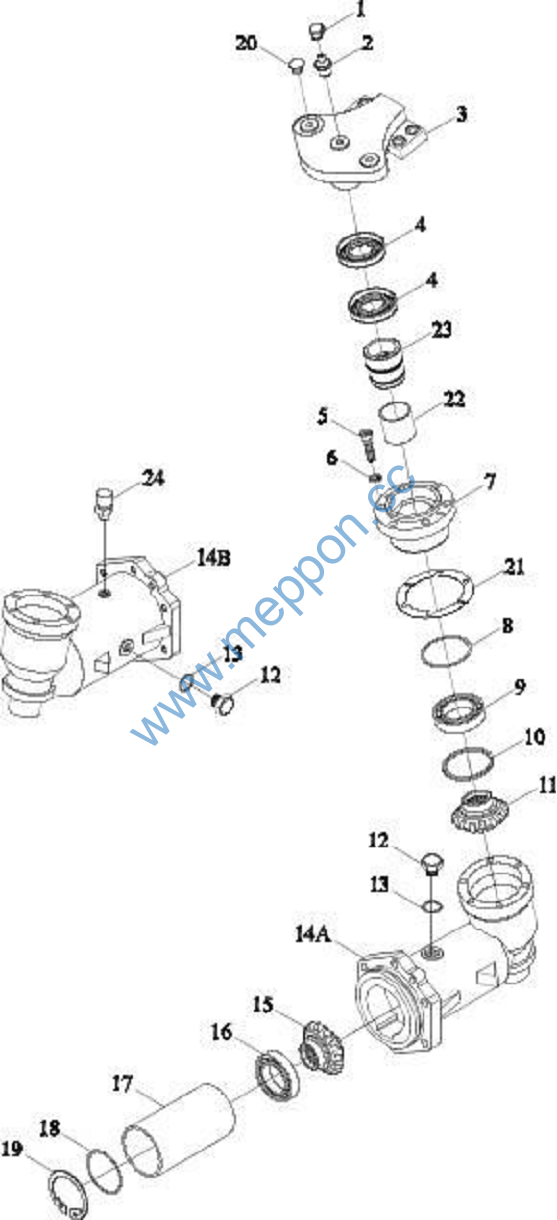

TC02311210000 FRONT DRIVING AXLE ASSEMBLY-5
TC02311210000 FRONT DRIVING AXLE ASSEMBLY-5
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TC02311210000 |
FRONT DRIVING AXLE ASSEMBLY |
1 |
|||
TC02311020002 |
LEFT TRANSMISSION ASSEMBLY |
1 |
|||
TC02311020003 |
RIGHT TRANSMISSION ASSEMBLY |
1 |
|||
1 |
TD800.311C.1-01 |
DUSTPROOF CAP OF OIL CUP |
1 |
||
2 |
JBT7940.1-M10X1 |
STRAIGHT FORCED FILL- ING OIL CUP |
1 |
||
3 |
TC02311010041 |
CONNECTING COVER |
1 |
||
4 |
GBT9877.1-FB65X85X10D |
SEAL RING |
2 |
||
5 |
GBT70.1-M8X25-8.8 |
INNER HEXAGON SCREW |
6 |
||
6 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
6 |
||
7 |
TC02311010044 |
OIL SEAL END COVER |
1 |
||
8 |
GBT3452.1-92.5X5.30G |
RUBBER O-SEAL RING |
1 |
||
9 |
GBT276-6211 |
DEEP GROOVE BALL BEARING |
1 |
||
10 |
TC02311010039 |
WASHER |
1 |
||
11 |
TC02311020018 |
GEAR |
1 |
||
12 |
TD904.311K.1-13 |
SCREW PLUG |
1 |
||
13 |
GBT3452.1-21.2X2.65G |
RUBBER O-SEAL RING |
1 |
||
14 |
TC02311020006 |
RIGHT HALF SHAFT HOUSING |
1 |
||
14 |
TC02311020004 |
LEFT HALF SHAFT HOUS- ING BODY |
1 |
||
15 |
TC02311020017 |
DRIVING GEAR |
1 |
||
16 |
GBT276-6309 |
DEEP GROOVE BALL BEARING |
1 |
||
17 |
TC02311020005 |
SLEEVE |
1 |
||
18 |
TC02311010073 |
ADJUSTING WASHER |
1 |
||
19 |
GBT893.1-100 |
CIRCLIPS FOR HOLE |
1 |
||
20 |
TC02311010074 |
PLUG |
2 |
||
21 |
TC02311010040 |
ADJUSTING GASKET |
1 |
||
22 |
TC02311010043 |
SLIDING BEARING |
1 |
||
23 |
TC02311010042 |
BUSH |
1 |
||
24 |
TD904.311K.1.6 |
PLUG |
1 |
