LOVOL TS4A604-006K Tractor Parts Catalogue 04

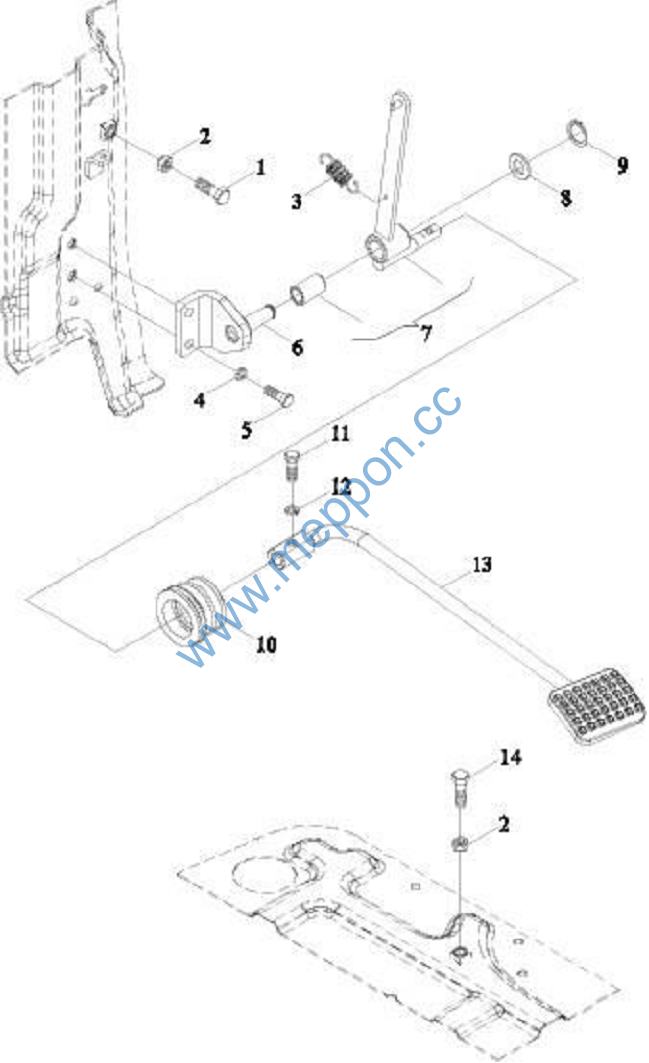

TS04202010000 FOOT THROTTLE CONTROL ASSEMBLY
TS04202010000 FOOT THROTTLE CONTROL ASSEMBLY
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TS04202010000 |
FOOT THROTTLE CON- TROL ASSEMBLY |
1 |
|||
1 |
GBT5782-M8X45-8.8-A2L |
HEXAGON BOLT |
1 |
||
2 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
2 |
||
3 |
TB604.202A-01 |
RETURN SPRING |
1 |
||
4 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
2 |
||
5 |
GBT5783-M8X20-8.8-A2L |
HEXAGON BOLT |
2 |
||
6 |
TS04202010003 |
BRACKET WELDMENT |
1 |
||
7 |
TS04202010002 |
ROTARY SHAFT BUSH |
1 |
||
8 |
GBT97.1-12-A0P |
FLAT WASHER |
1 |
||
9 |
GBT894.1-12 |
CIRCLIP FOR SHAFT |
1 |
||
10 |
TB400.474E-01 |
DUSTPROOF SLEEVE |
1 |
||
11 |
GBT5783-M6X20-8.8-A2L |
HEXAGON BOLT |
1 |
||
12 |
GBT93-6-A0P |
STANDARD SPRING WASHER |
1 |
||
13 |
TS04202010001 |
FOOT PEDAL ROCKER WELDMENT |
1 |
||
14 |
GBT5783-M8X35-8.8-A2L |
HEXAGON BOLT |
1 |

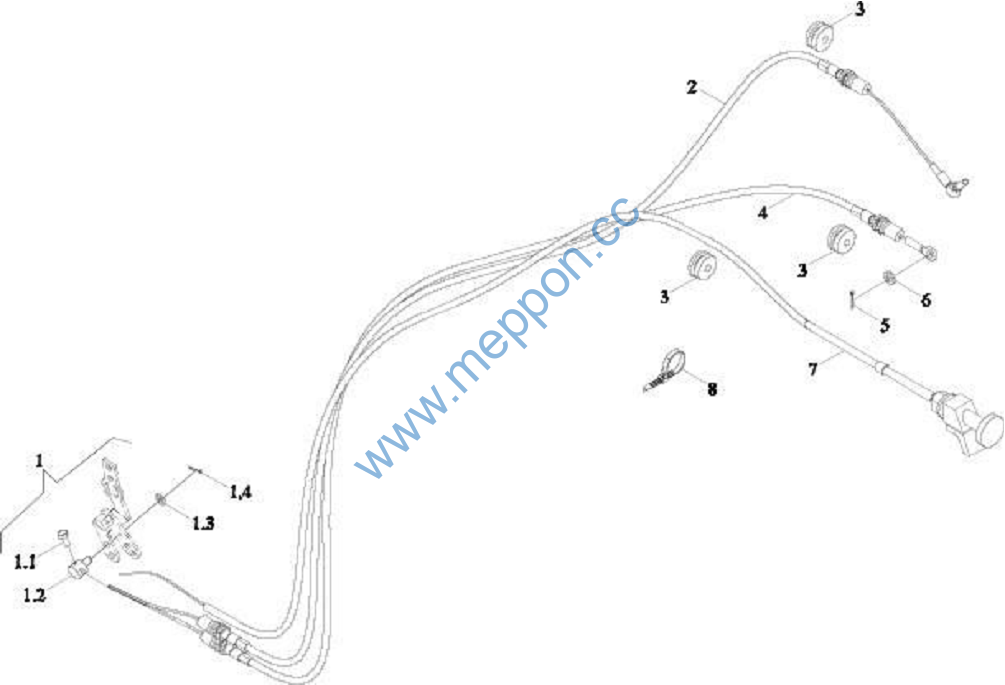

TS04203010000 PULL WIRE ASSEMBLY
TS04203010000 PULL WIRE ASSEMBLY
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TS04203010000 |
PULL WIRE ASSEMBLY |
1 |
|||
1 |
TF1354.203.1 |
FIXING SEAT UNIT |
1 |
||
2 |
TS04203010001 |
HAND THROTTLE WIRE ASSEMBLY |
1 |
||
3 |
TG1204.20A-02 |
THROUGH HARNESS WASHER |
3 |
||
4 |
TS04203010002 |
FOOT THROTTLE WIRE ASSEMBLY |
1 |
||
5 |
GBT91-2X12-A0P |
SPLIT PIN |
1 |
||
6 |
GBT97.1-6-A0P |
FLAT WASHER |
1 |
||
7 |
TS04203010003 |
EXTINGUISH WIRE ASSEMBLY |
1 |
||
8 |
Q67405100 |
PLASTIC FASTENING STRIP |
999 |
TB550.211B CLUTCH ASSEMBLY-1
TB550.211B CLUTCH ASSEMBLY-1
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TB550.211B |
CLUTCH ASSEMBLY |
1 |
|||
1 |
TB550.211B.1 |
CLUTCH SUBASSEMBLY |
1 |
||
2 |
GBT93-8-A0P |
SPRING WASHER |
12 |
||
3 |
TD800.212B-02 |
BOLT |
12 |

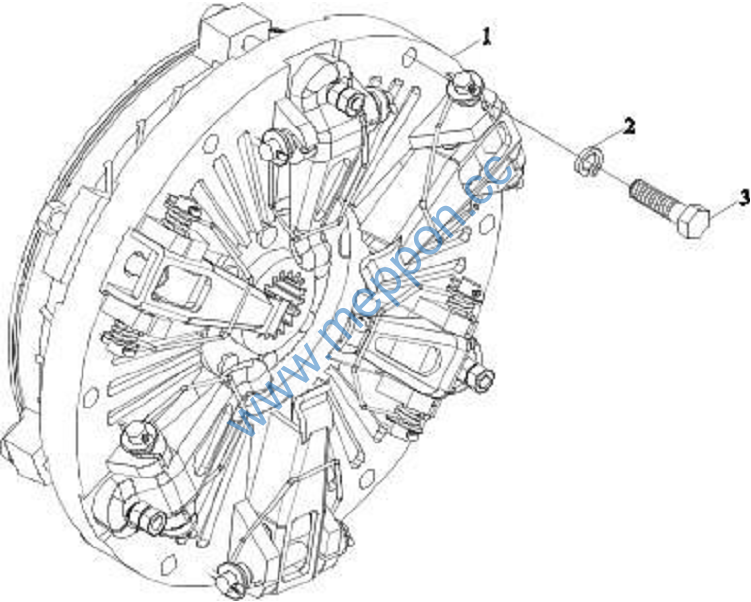

TB550.211B CLUTCH ASSEMBLY-2
TB550.211B CLUTCH ASSEMBLY-2
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TB550.211B.1 |
CLUTCH SUBASSEMBLY |
1 |
|||
1 |
T800-101 |
CLUTCH HOUSING |
1 |
||
2 |
HH800-416 |
MAT |
3 |
||
3 |
HH550-200 |
MAIN CLUTCH DRIVEN PLATE ASSEMBLY |
1 |
||
4 |
HH550-409 |
AUXILIARY RELEASE LEVER |
3 |
||
5 |
HH800-404 |
MAIN RELEASE LEVER |
3 |
||
6 |
HH800-403 |
TOP ROD |
3 |
||
7 |
GB6173 |
LOCKING NUT |
3 |
||
8 |
HH550-414 |
ADJUSTING SCREW |
3 |
||
9 |
HH800-102T |
CLUTCH MAIN PRESSURE PLAT |
1 |
||
10 |
HH550-401 |
FILM SPRING |
1 |
||
11 |
HH800-402 |
MOUNTINGS RING |
1 |
||
12 |
HH800-103 |
CLUTCH AUXILIARY PRES- SURE PLATE |
1 |
||
13 |
HH550-300 |
AUXILIARY CLUTCH DRIV- EN PLATE ASSEMBLY |
1 |
||
14 |
HH800-413B |
LOCKING NUT |
3 |
||
15 |
HH800-413A |
NUT |
3 |
||
16 |
HH800-410A |
PULL ROD |
3 |
||
17 |
HH800-406A |
ASSISTANT RELEASE ROD SPRING |
3 |
||
18 |
HH800-405A |
MAIN RELEASE LEVER SPRING |
3 |
||
19 |
HH800-408A |
RELEASE ROD MOUNT- INGS PIN |
6 |
||
20 |
HH800-407A |
RELEASE ROD MOUNT- INGS SHAFT |
3 |
||
21 |
HH800-411 |
TOP ROD BUSH |
3 |
||
22 |
HH800-412 |
RELEASE LEVER BUSH |
6 |
||
23 |
HH800-431 |
LOCKING SLEEVE |
6 |

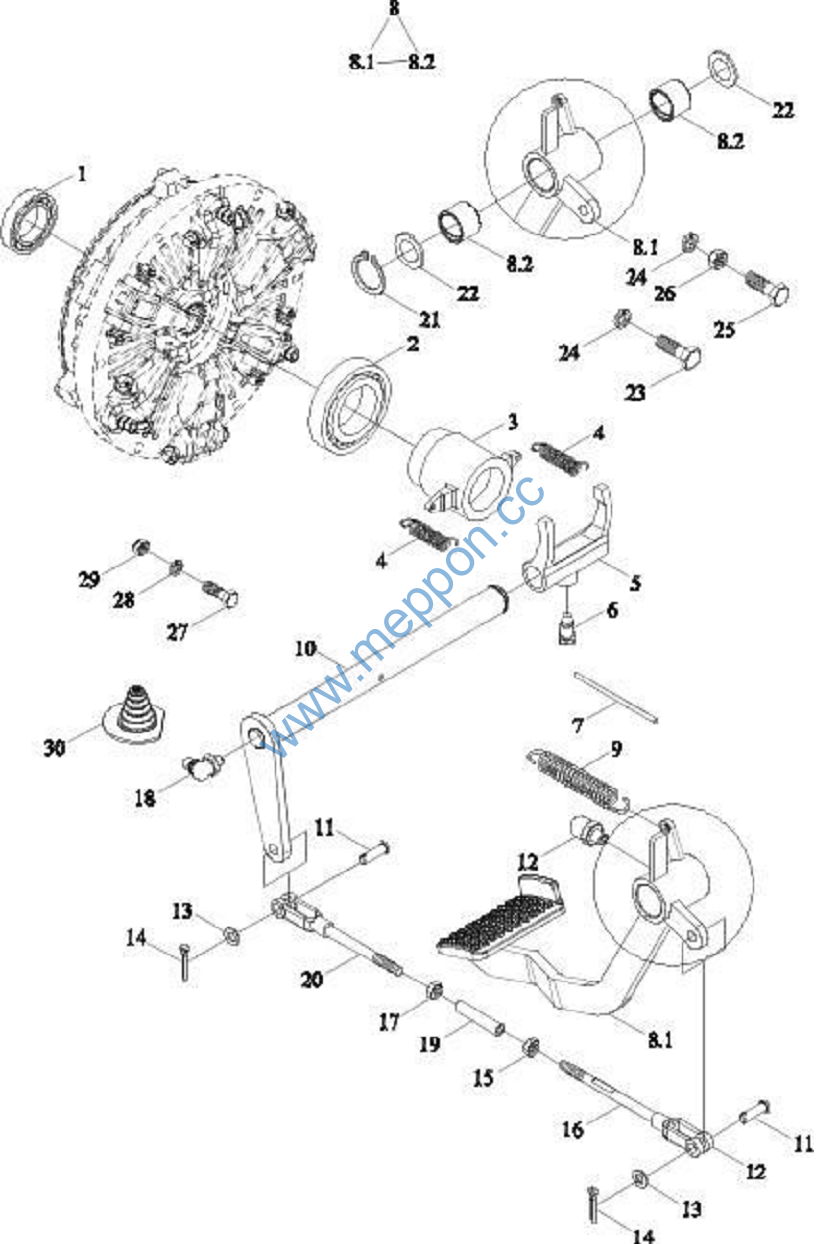

TS04212060000K CLUTCH CONTROL ASSEMBLY
TS04212060000K CLUTCH CONTROL ASSEMBLY
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TS04212060000K |
CLUTCH CONTROL ASSEMBLY |
1 |
|||
1 |
GBT276-6204-2RS |
DEEP GROOVE BALL BEARING |
1 |
||
2 |
TA800.212-02 |
RELEASE BEARING 996713 |
1 |
||
3 |
FT400.21B.101 |
RELEASE BEARING SEAT |
1 |
||
4 |
TB604.212-03 |
THRUST BEARING SEAT RETURN SPRING |
2 |
||
5 |
FT300.21.103 |
RELEASE FORK |
1 |
||
6 |
FT300.21.113 |
THRUST SCREW |
1 |
||
7 |
TA800.212B-02 |
LOW CARTON STEEL WIRE SZ-1.4 |
1 |
||
8 |
TB604.212.1 |
CLUTCH PEDAL UNIT |
1 |
||
8.1 |
TB604.212.1.1 |
CLUTCH PEDAL WELDMENT |
1 |
||
8.2 |
FT300.37.159 |
RELEASE FORK SHAFT BUSH |
2 |
||
9 |
TD800.43-01 |
PEDAL RETURN SPRING |
1 |
||
10 |
TB604.212.3 |
CLUTCH ROCKER SHAFT WELDMENT |
1 |
||
11 |
GBT882-B10X32-A3L |
PIN SHAFT |
2 |
||
12 |
JBT7940.1-M8X1 |
STRAIGHT FORCED FILL- ING OIL CUP |
1 |
||
13 |
GBT97.1-10-A3L |
FLAT WASHER |
2 |
||
14 |
GBT91-3.2X20-A3L |
SPLIT PIN |
2 |
||
15 |
GBT6171-M12X1.5-8-A3L |
HEXAGON NUT, TYPE-1 |
1 |
||
16 |
TB604.212A.5 |
UPPER PULL ROD WELDMENT |
1 |
||
17 |
GBT6171-M12X1.5-LH-8- A3L |
HEXAGON NUT, TYPE-1 |
1 |
||
18 |
JBT7940.2-90dM8X1 |
JOINT FILL OIL CUP |
2 |
||
19 |
TE354.433-03 |
CONNECTING ROD |
1 |
||
20 |
TB604.212.6 |
LOWER PULL ROD WELDMENT |
1 |
||
21 |
GBT894.1-25 |
CIRCLIP FOR SHAFT |
1 |
||
22 |
TE250.433C-02 |
GASKET |
2 |
||
23 |
GBT5783-M10X40-8.8-A3L |
HEXAGON BOLT |
6 |
||
24 |
GBT93-10-A3L |
STANDARD SPRING WASHER |
7 |
TS04212060000K CLUTCH CONTROL ASSEMBLY (cont’d.)
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
25 |
GBT5783-M10X70-8.8-A2L |
HEXAGON BOLT |
1 |
||
26 |
GBT6170-M10-8-A3L |
HEXAGON NUT, TYPE-1 |
1 |
||
27 |
GBT5783-M8X30-8.8-A2L |
HEXAGON BOLT |
1 |
||
28 |
GBT93-8-A3L |
STANDARD SPRING WASHER |
1 |
||
29 |
GBT6172.1-M8-04-A2L |
HEXAGON THIN NUT |
1 |
||
30 |
TB604.212-02 |
DUSTPROOF SLEEVE |
1 |

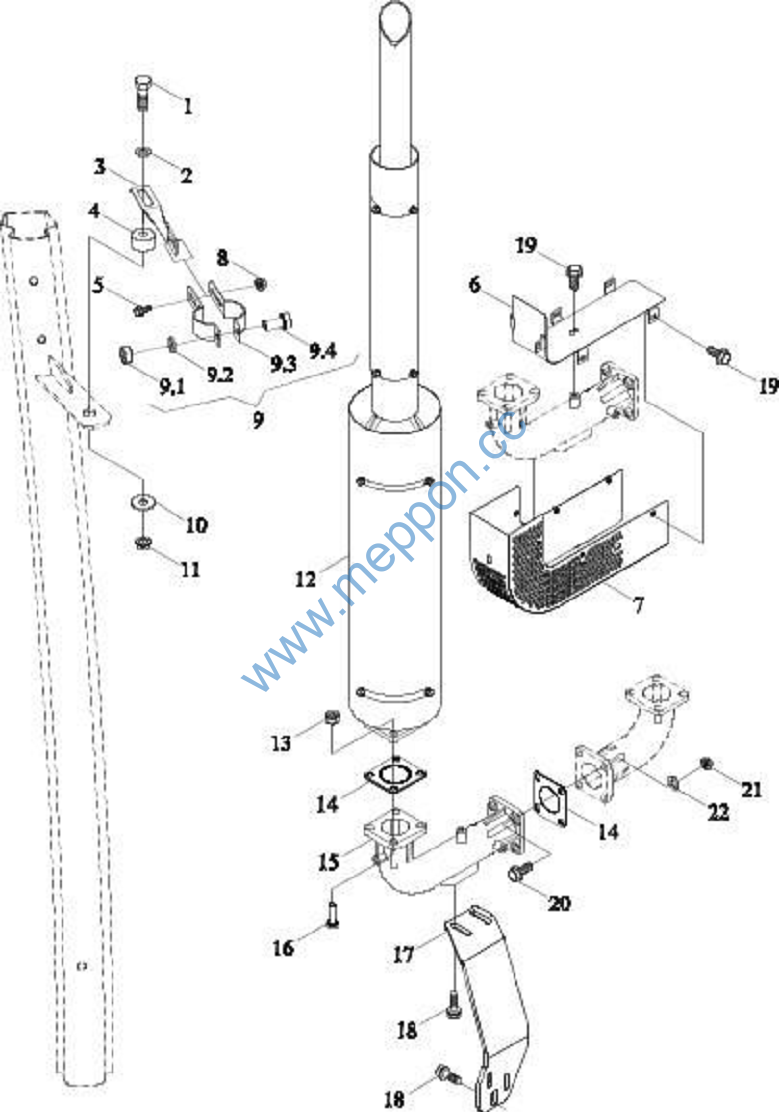

TS04220030000K EXHAUST SYSTEM ASSEMBLY
TS04220030000K EXHAUST SYSTEM ASSEMBLY
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TS04220030000K |
EXHAUST SYSTEM ASSEMBLY |
1 |
|||
1 |
GBT5782-M12X50-8.8-A3L |
HEXAGON BOLT |
1 |
||
2 |
GBT97.1-12-A3L |
FLAT WASHER |
1 |
||
3 |
TD900.22B-04 |
PULL ROD |
1 |
||
4 |
TD900.22B-03 |
UPPER RUBBER GASKET |
1 |
||
5 |
GBT5789-M8X20-8.8-A2L |
HEXAGON FLANGE NUT |
2 |
||
6 |
TS04220010011 |
UPPER SHIELD NET |
1 |
||
7 |
TS04220030001K |
DOWN GUARD NET WELDMENT |
1 |
||
8 |
GBT6177.1-M8-8-A2L |
HEXAGON FLANGE NUT |
2 |
||
9 |
TS04220010004 |
CLIP INSTALLATION ASSEMBLY |
1 |
||
10 |
GBT96.1-12-A3L |
BIG WASHER |
1 |
||
11 |
SPL6177.1-M12-F3 |
HEXAGON FLANGE NUT |
1 |
||
12 |
TS04220010001 |
MUFFLER ASSEMBLY |
1 |
||
13 |
SPL6175PT-M10X1.5-8F3 |
HEXAGON SELF-LOCKING NUT, STYLE 2 |
4 |
||
14 |
FT300.22.030 |
SEAL GASKET UNIT |
2 |
||
15 |
TS04220010002 |
EXHAUST BENDING PIPE 1 |
1 |
||
16 |
GBT5783-M10X35-8.8-A3L |
HEXAGON BOLT |
4 |
||
17 |
TS04220030001 |
BRACKET |
1 |
||
18 |
GBT5789-M10X20-8.8-A3L |
HEXAGON FLANGE NUT |
5 |
||
19 |
GBT5789-M6X12-8.8-A2L |
HEXAGON FLANGE NUT |
7 |
||
20 |
GBT5783-M10X40-8.8-A3L |
HEXAGON BOLT |
4 |
||
21 |
GBT6170-M10-8-A3L |
HEXAGON NUT, TYPE-1 |
4 |
||
22 |
GBT93-10-A3L |
STANDARD SPRING WASHER |
4 |
