LOVOL TS4A604-006K Tractor Parts Catalogue 03

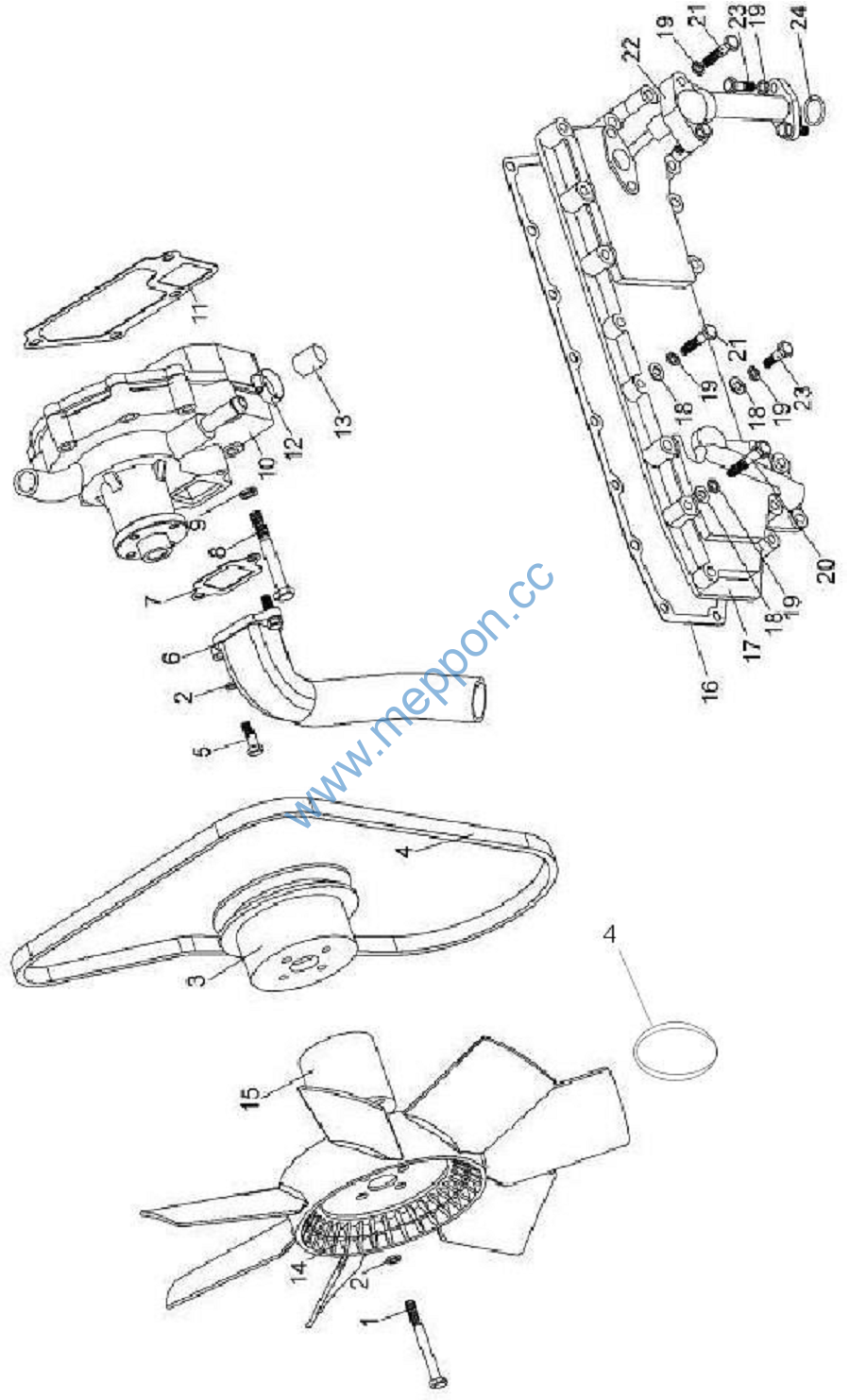

A4K41T60-4C ENGINE ASSY-9
A4K41T60-4C ENGINE ASSY-9
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
1 |
GBT5782-M8X95 |
HEXAGON BOLT |
4 |
||
2 |
GBT93-8 |
SPRING WASHER |
6 |
||
3 |
4K39T-42002-5 |
FAN BELT PULLEY |
1 |
||
4 |
AV15X1060Li |
BELT CRANKSHAFT-FAN |
1 |
||
4 |
AV15X730Le |
BELT FAN-GENERATOR |
1 |
||
5 |
GBT5782-M8X25 |
HEXAGON BOLT |
2 |
||
6 |
4K39T-42003 |
WATER INLET PIPE |
1 |
||
7 |
4K39T-42004 |
WATER INLET PIPE GASKET |
1 |
||
8 |
GBT5782-M10X85 |
HEXAGON BOLT |
4 |
||
9 |
GBT93-10 |
SPRING WASHER |
4 |
||
10 |
4K39T-42100 |
WATER PUMP ASSEMBLY |
1 |
||
11 |
4K39T-42001 |
WATER PUMP GASKET |
1 |
||
12 |
JBT8870-d25 |
HOOP |
1 |
||
13 |
4K39T-42005 |
CONNECTING JOINT SLEEVE |
1 |
||
14 |
Z450-28-52-7A |
FAN ASSEMBLY |
1 |
||
15 |
490B-41003-4 |
FAN GASKET |
1 |
||
15 |
490B-41003-5 |
FAN GASKET 23 |
1 |
||
16 |
4K39T-36001 |
GASKET |
1 |
||
17 |
4K39T-36100 |
OIL COOLER ASSEMBLY |
1 |
||
18 |
GBT97.1-8 |
PLAIN WASHER |
22 |
||
19 |
GBT93-8 |
SPRING WASHER |
26 |
||
20 |
GBT5782-M8X45 |
HEXAGON BOLT |
9 |
||
21 |
GBT5782-M8X35 |
HEXAGON BOLT |
6 |
||
22 |
4K39T-36200 |
INTAKE OIL PIPE ASSEMBLY |
1 |
||
23 |
GBT5782-M8X25 |
HEXAGON BOLT |
11 |
||
24 |
GBT3452.1-21.2X2.65 |
RUBBER O-SEAL RING |
2 |

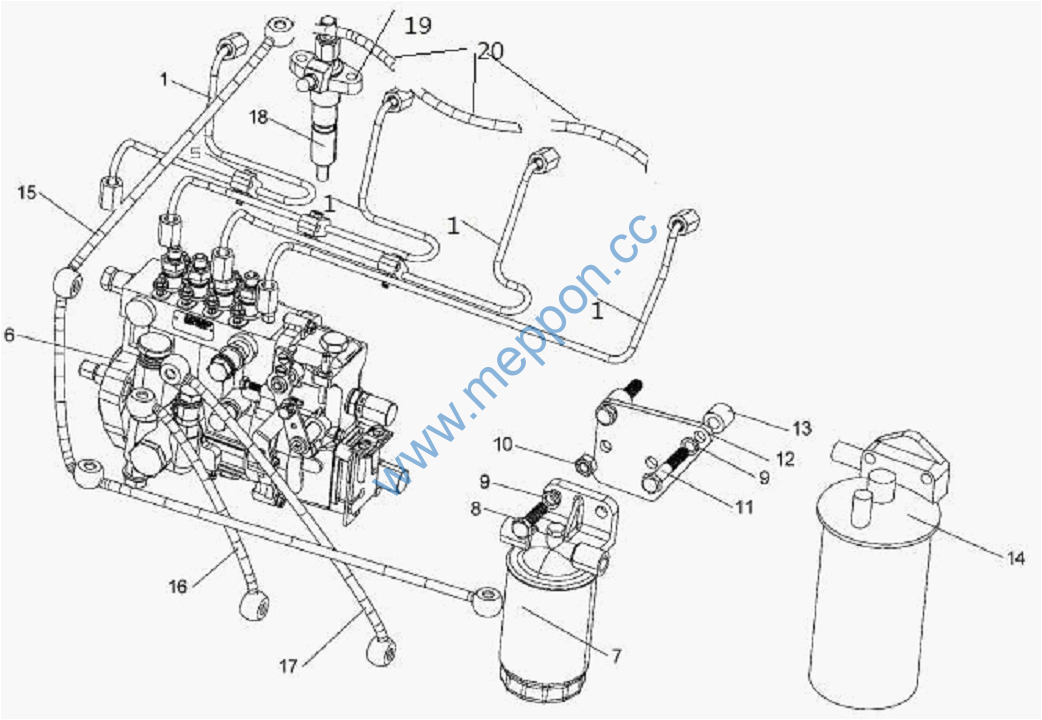

A4K41T60-4C ENGINE ASSY-10
A4K41T60-4C ENGINE ASSY-10
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
1 |
A4K41T-23000-3 |
HIGH PRESSURE OIL PIPE ASSEMBLY |
1 |
||
5 |
490B-23500 |
CLAMP HOOP |
3 |
||
6 |
B667T-1 |
OIL INJECTION PUMP |
1 |
||
7 |
4K39T-24000 |
FUELFILTER |
1 |
||
7.1 |
CX0710T3 |
FUEL FILTER ELEMENT |
1 |
||
8 |
GBT5783-M10X30 |
HEXAGON BOLT |
2 |
||
9 |
GBT93-10 |
SPRING WASHER |
4 |
||
10 |
GBT6170-M10 |
HEXAGON NUT |
2 |
||
11 |
GBT5783-M10X45 |
HEXAGON BOLT |
2 |
||
12 |
4K39T-26001 |
BRACKET |
1 |
||
13 |
4K39T-26002 |
MAT SLEEVE |
2 |
||
14 |
4K39T-32000 |
OIL FILTER ASSEMBLY |
1 |
||
14.1 |
JXL0809 |
OIL FILTER ELEMENT |
1 |
||
15 |
A4K41T-25400 |
OIL INJECTIOR-PUMP TO HANDLE PUMP PIPE |
1 |
||
PARTS FROM OIL CONVEY- |
|||||
16 |
4K39T-25300 |
ING PUMP TO FILTER IN- |
1 |
||
LET PIPE |
|||||
17 |
4K39T-25200-1 |
OIL INLET PIPE FROM FIL- TER TO INJECTION PUMP |
1 |
||
18 |
KBAL-P028 |
OIL INJECTOR ASSEMBLY |
4 |
||
19 |
A4K41T-03016 |
OIL INJECTOR PRESSURE PLATE |
4 |
||
20 |
A4K39T-25400 |
OIL RETURN PIPE |
3 |
||
21 |
A4K41T-03017 |
INJECTER BOLT |
4 |

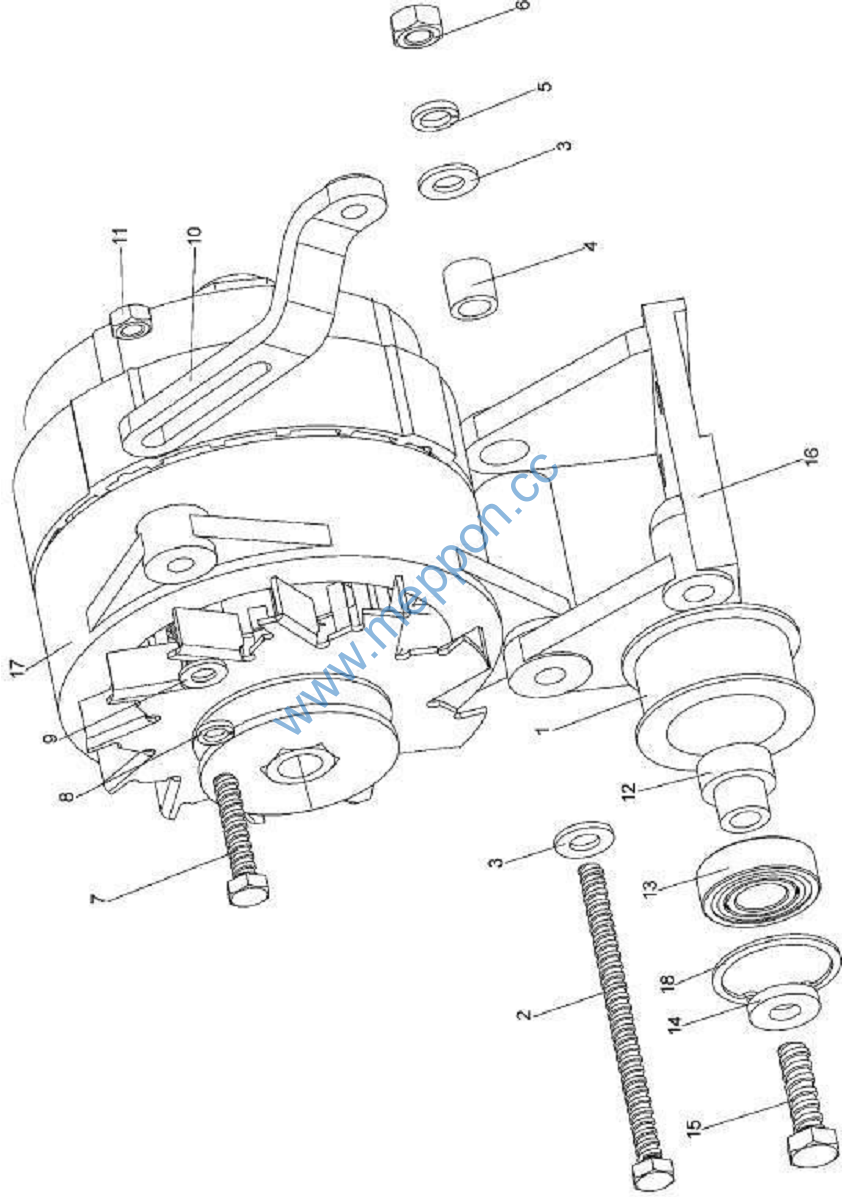

A4K41T60-4C ENGINE ASSY-11
A4K41T60-4C ENGINE ASSY-11
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
4K |
WHOLE ENGINE GASKET |
1 |
|||
1 |
4K39T-53101 |
TIGHTENPULLEY |
1 |
||
2 |
GBT5783-M10X115 |
HEXAGON BOLT |
1 |
||
3 |
GBT97.1-10 |
FLAT WASHER |
2 |
||
4 |
4K39T-53003 |
BRACKET PIPE |
1 |
||
5 |
GBT93-10 |
SPRING WASHER |
1 |
||
6 |
GBT6170-M10 |
NUT |
1 |
||
7 |
GBT5783-M8X40 |
HEXAGON BOLT |
1 |
||
8 |
GBT93-8 |
SPRING WASHER |
1 |
||
9 |
GBT97.1-8 |
FLAT WASHER |
1 |
||
10 |
4K39T-53002 |
GENERATOR ADJUSTABLE SPPORT |
1 |
||
11 |
GBT6170-M8 |
NUT |
1 |
||
12 |
4K39T-53102 |
TENSIONERSHAFT |
1 |
||
13 |
GBT278-6203-2Z |
BEARING |
1 |
||
14 |
4K39T-53103 |
TENSIONER SHAFT BEAR- ING WASHER |
1 |
||
15 |
GBT5782-M10X45 |
HEXAGON BOLT |
1 |
||
16 |
4K39T-53001 |
GENERATOR BRACKET |
1 |
||
17 |
JFWZ17P-1 |
GENERATOR |
1 |
||
18 |
GBT893.1-40 |
RETAINER RING |
1 |
||
19 |
4K39T-53005-1 |
COVER |
1 |

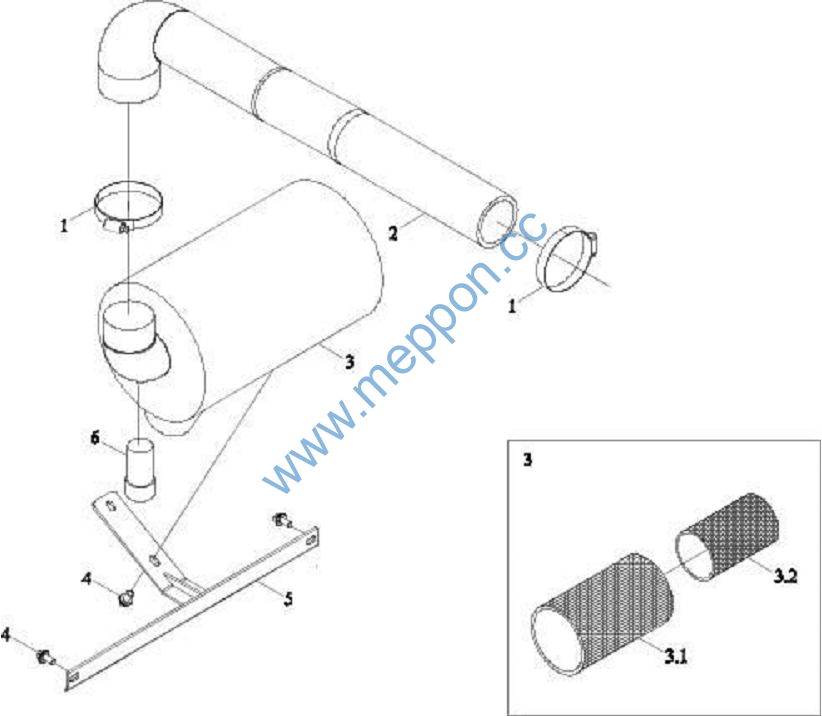

TS04110080000K AIR FILTER SYSTEM ASSEMBLY
TS04110080000K AIR FILTER SYSTEM ASSEMBLY
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TS04110080000K |
AIR FILTER SYSTEM ASSEMBLY |
1 |
|||
1 |
Q67683 |
B-TYPE WORM TRANSMIS- SION HOSE CLAMP |
2 |
||
2 |
TS04110080004K |
HOSE |
1 |
||
3 |
TS04110080005K |
AIR FILTER ASSEMBLY |
1 |
||
3.1 |
TS04110080007K |
SECURITY FILTER ELEMENT |
1 |
||
3.2 |
TS04110080006K |
MAIN FILTER ELEMENT |
1 |
||
4 |
GBT16674.1-M8X16-8.8-A2L |
HEXAGON FLANGE NUT |
4 |
||
5 |
TS04110080001K |
AIR FILTER BRACKET WELDMENT |
1 |
||
6 |
TD900.11A-01 |
AIR FILTER MAINTE- NANCE INDICATOR |
1 |
TS04131090000K COOLING SYSTEM ASSEMBLY
TS04131090000K COOLING SYSTEM ASSEMBLY
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TS04131090000K |
COOLING SYSTEM ASSEMBLY |
1 |
|||
1 |
TS04131090001K |
RADIATOR ASSEMBLY |
1 |
||
1.1 |
GBT5783-M8X16-8.8-A2L |
HEXAGON BOLT |
6 |
||
1.2 |
GBT93-8-A3L |
STANDARD SPRING WASHER |
6 |
||
1.3 |
GBT97.1-8-A3L |
FLAT WASHER |
6 |
||
1.4 |
TH400.13.1-03 |
WATER HOSE |
1 |
||
1.5 |
TS04131090002K |
WATER COOLING RADIA- TOR ASSEMBLY |
1 |
||
1.6 |
TS04131090003K |
WINDGUIDECOVER |
1 |
||
1.7 |
TB400.13.1 |
RADIATOR COVER |
1 |
||
2 |
TS04131090004K |
WATER TANK INLET HOSE |
1 |
||
3 |
TB550.13Q-02 |
WATER TANK OUTLET HOSE |
1 |
||
4 |
Q67657 |
B-TYPE WORM TRANSMIS- SION HOSE CLAMP |
4 |
||
5 |
GBT91-2.5X28-A3L |
SPLIT PIN |
2 |
||
6 |
GBT6178-M10-8-A3L |
HEXAGON SLOTTED NUT, STYLE 1 |
2 |
||
7 |
FT650.13.116 |
GASKET |
2 |
||
8 |
TA700.131-01 |
RUBBER PAD |
2 |
||
9 |
TA700.131-02 |
SLEEVE |
2 |
||
10 |
TD800.131-11 |
RUBBER WASHER |
2 |

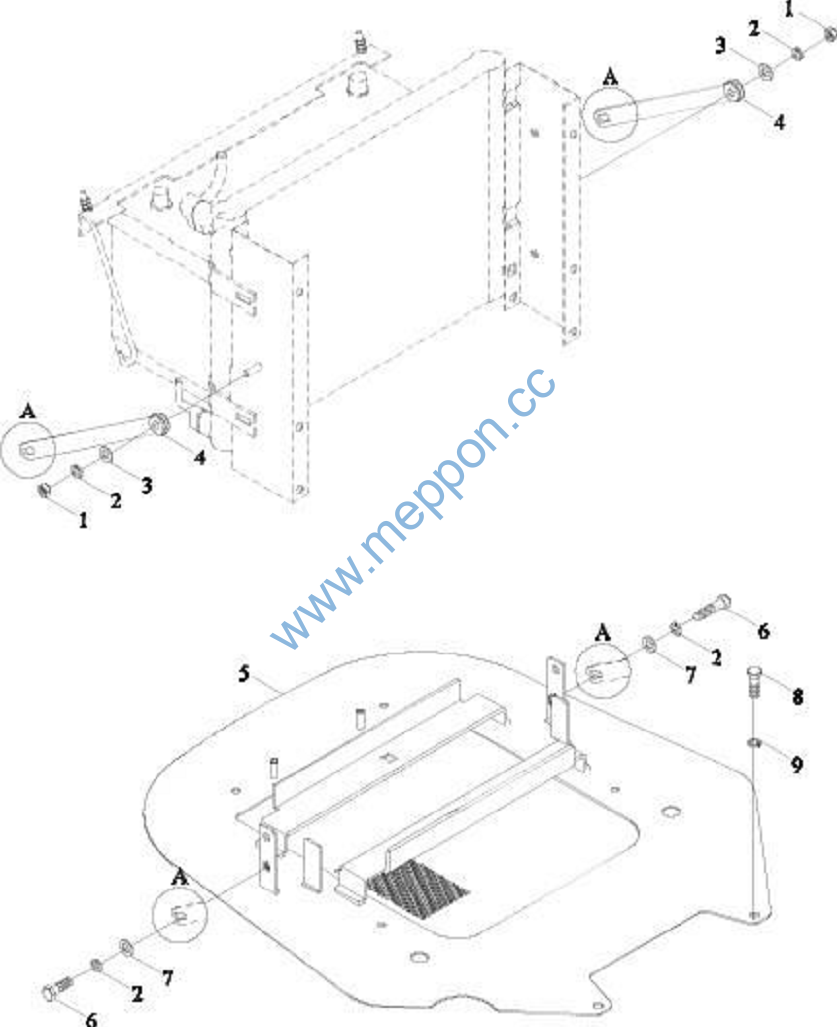

TS04132010000 RADIATOR BACKING BOARD INSTALLATION ASSEMBLY
TS04132010000 RADIATOR BACKING BOARD INSTALLATION ASSEMBLY
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
RADIATOR BACKING |
|||||
TS04132010000 |
BOARD INSTALLATION |
1 |
|||
ASSEMBLY |
|||||
1 |
GBT6170-M8-8-A2L |
HEXAGON NUT, TYPE-1 |
2 |
||
2 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
7 |
||
3 |
GBT96.1-8-A0P |
BIG WASHER |
2 |
||
4 |
TS04132010005 |
PULL ROD UNIT |
2 |
||
5 |
TS04132010001 |
RADIATOR BACKING BOARD WELDMENT |
1 |
||
6 |
GBT5783-M8X20-8.8-A2L |
HEXAGON BOLT |
5 |
||
7 |
GBT97.1-8-A0P |
FLAT WASHER |
2 |
||
8 |
GBT5783-M10X20-8.8-A3L |
HEXAGON BOLT |
2 |
||
9 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
2 |
TS04201010000 HAND THROTTLE CONTROL ASSEMBLY
TS04201010000 HAND THROTTLE CONTROL ASSEMBLY
No. |
Part No. |
Description |
Ver- sion |
QTY. |
Remark |
TS04201010000 |
HAND THROTTLE CON- TROL ASSEMBLY |
1 |
|||
1 |
TS06201010001 |
HANDLE ASSEMBLY |
1 |
||
2 |
GBT5783-M8X16-8.8-A2L |
HEXAGON BOLT |
2 |
||
3 |
GBT93-8-A0P |
STANDARD SPRING WASHER |
2 |
||
4 |
TS06201010002 |
GUIDE SEAT |
1 |
||
5 |
GBT5783-M6X20-8.8-A2L |
HEXAGON BOLT |
1 |
||
6 |
GBT93-6-A0P |
STANDARD SPRING WASHER |
1 |
||
7 |
TS04201010001 |
HAND THROTTLE CON- TROL MECHANISM |
1 |
||
8 |
GBT5783-M10X25-8.8-A3L |
HEXAGON BOLT |
2 |
||
9 |
GBT93-10-A0P |
STANDARD SPRING WASHER |
2 |
||
10 |
GBT97.1-10-A0P |
FLAT WASHER |
2 |
