LOVOL FT404–AK16 Tractor Parts Catalogue 05

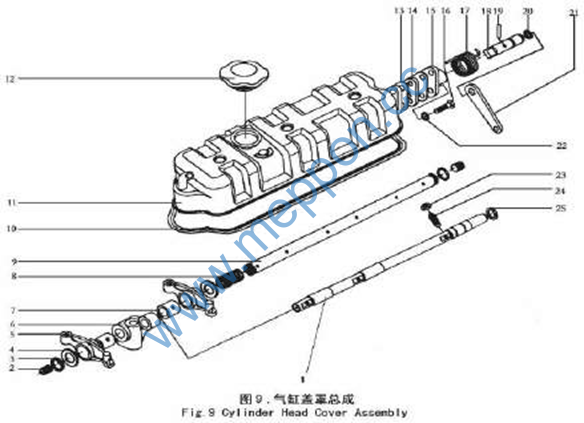

SL3105BT141–0–9 10.9–g߃ߓቸጺׯ CYLINDER HEAD COVER ASSEMBLY
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
3–11003 |
DECOMPRESSION SHAFT |
1 |
2011–11_ |
10 |
3–11002–2 |
CYLINDER COVER GASKET |
1 |
2011–11_ |
11 |
3–11200–1 |
CYLINDER COVER WELDMENT |
1 |
2011–11_ |
12 |
100–11012–1 |
COVER |
1 |
2011–11_ |
13 |
100–11005 |
WASHER |
2 |
2011–11_ |
14 |
100–11004 |
DECOMPRESSION CONTROL PLATE |
1 |
2011–11_ |
15 |
100TY–11008 |
DECOMPRESSION ROCKER SLEEVE |
1 |
2011–11_ |
16 |
GBT5783–M12x35 |
BOLT |
3 |
2011–11_ |
17 |
100TY–11007 |
TORRUE SPRING |
1 |
2011–11_ |
18 |
100TY–11101 |
DECOMPRESSION CONNECTING SHAFT |
1 |
2011–11_ |
18 |
100TY–11101 |
DECOMPRESSION CONNECTING SHAFT |
1 |
2011–11_ |
19 |
GBT119.1–4n6x25 |
PIN |
1 |
2011–11_ |
2 |
4–03207 |
PLUG |
2 |
2011–11_ |
21 |
100TY–11102 |
DECOMPRESSION ROCKER |
1 |
2011–11_ |
22 |
GBT859–12 |
WASHER |
3 |
2011–11_ |
23 |
GBT6171–M8x1 |
NUT |
3 |
2011–11_ |
23 |
GBT6171–M8x1 |
NUT |
3 |
2011–11_ |
24 |
100–11011 |
DECOMPRESSION ADJUSTING SCREW |
3 |
2011–11_ |
25 |
GBT894.1–14 |
SNAP RING |
2 |
2011–11_ |
26 |
GBT6171–M8x1 |
NUT |
6 |
2011–11_ |
26 |
GBT6171–M8x1 |
NUT |
6 |
2011–11_ |
27 |
100–03205 |
ADJUSTING SCREW |
6 |
2011–11_ |
3 |
GBT894.1–18 |
RETAINER RING |
2 |
2011–11_ |
4 |
4FT–03201 |
RETAINER RING |
6 |
2011–11_ |
5 |
100–03211–1 |
VALVE ROCKER |
6 |
2011–11_ |
44
45
SL3105BT141–0–9 10.9–g߃ߓቸጺׯ(Ⴤ)
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
6 7 7 8 9 |
4FT–03204 4FT–03212 4FT–03212 4FT–03202 3105B–03203 |
BRACKET–ROCKER ARM SHAFT ROCKER BUSH ROCKER BUSH SPRING VALVE ROCKER SHAFT |
3 6 6 2 1 |
2011–11_ 2011–11_ 2011–11_ 2011–11_ 2011–11_ |
46
47

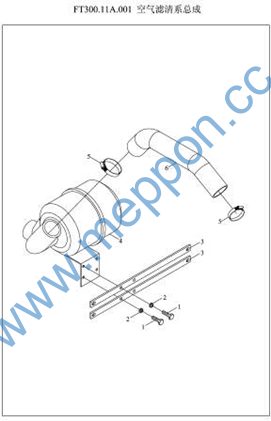

FT300.11A.001 11–g୳ൣဣጺׯ 11–AIR CLEANER ASSEMBLY
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 2 3 4 4.1
5 6 |
GBT5783–M8×20–A2L GBT93–8–A0P FT300.11A.102 FT300.11A.010 FT300.11A.010–05
R67676 FT300.11A.101 |
BOLT WASHER BRACKET AIR FILTER ASSEMBLY AIR FILTER ELEMENT
Clip AIR INLET HOSE |
8 8 2 1 1
2 1 |
2011–11_ 2011–11_ 2011–11_ 2011–11_ 2011–11_
2011–11_ 2011–11_ |
48
49

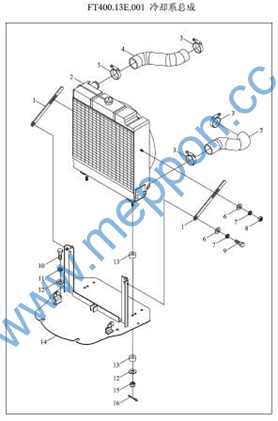

FT400.13E.001 13–ૐඐဣጺׯ 13–COOLING SYSTEM ASSEMBLY
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
FT300.13.030 |
PULL ROD UNIT |
2 |
2011–11_ |
10 |
GBT5783–M10x25–A3L |
BOLT |
4 |
2011–11_ |
11 |
GBT93–10–A0P |
WASHER |
4 |
2011–11_ |
12 |
GBT5287–10–A0P |
WASHER |
6 |
2011–11_ |
13 |
FT650.13.112 |
RUBBER PAD BLOCK |
4 |
2011–11_ |
14 |
TB400.13A.1 |
RADIATOR BACKING BOARD WELDMENT |
1 |
2011–11_ |
15 |
GBT6178–M10–A3L |
NUT (PAGE81) |
2 |
2011–11_ |
16 |
GBT91–2.5×28–A0P |
PIN |
2 |
2011–11_ |
2 |
FT400.13.010 |
RADIATER ASSEMBLY |
1 |
2011–11_ |
3 |
R67657 |
B–TYPE WORM TRANSMISSION HOSE CLAMP |
4 |
2011–11_ |
4 |
FT300.13.101 |
WATER INLET HOSE |
1 |
2011–11_ |
5 |
FT300.13.102 |
WATER OUTLET HOSE |
1 |
2011–11_ |
6 |
GBT96.1–8–A0P |
WASHER |
6 |
2011–11_ |
7 |
GBT93–8–A0P |
WASHER |
4 |
2011–11_ |
8 |
GBT6170–M8–A2L |
NUT |
2 |
2011–11_ |
9 |
GBT5783–M8x30–A2L |
BOLT |
4 |
2011–11_ |
50
51

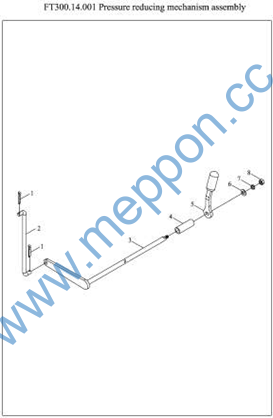

FT300.14.001 14–३უऐࠓጺׯ 14–DECOMPRESSOR MECHANISM
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 2 3 4 5
6 7 8 |
GBT91–3.2×18 FT300.14.106 FT300.14.020 FT300.14.103
GBT97.1–6 |
PIN DECOMPRESSION CONNECTING ROD CONTROL HANDLE WELDMENT SLEEVE HANDLE HEAD ASSEMBLY
WASHER 6 |
2 1 1 1 1
1 1 1 |
2011–11_ 2011–11_ 2011–11_ 2011–11_ 2011–11_
2011–11_ 2011–11_ 2011–11_ |
52
53

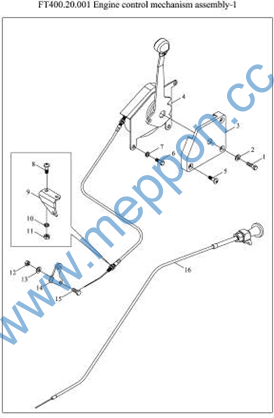

FT400.20.001–1 20.1–ۯ݀ऐ֡ጻऐࠓጺׯ–1 20.1ENGINE CONTROL MECHANISM ASSEMLBY–1
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
GBT5780–M10x45–A3L
FT650.20.114
FT700.20.019
GBT818–M8x20–A2L |
BOLT
HAND THROTTLE ROCKER HAND THROTTLE COVER
HANDLE THROTTLE ASSEMBLY BOLT SPRING WASHER
SCREW PULL WIRE BRACKET OF HAND THROTTLE |
2011–11_ 2011–11_ 2011–11_ 2011–11_ 2011–11_
2011–11_ 2011–11_ 2011–11_ 2011–11_ 2011–11_
2004–01_ 2010–06_ 2011–11_ 2011–11_ 2011–11_
2011–11_ 2004–01_ 2004–01_ 2010–02_ |
55
