LOVOL FT404–AK16 Tractor Parts Catalogue 04

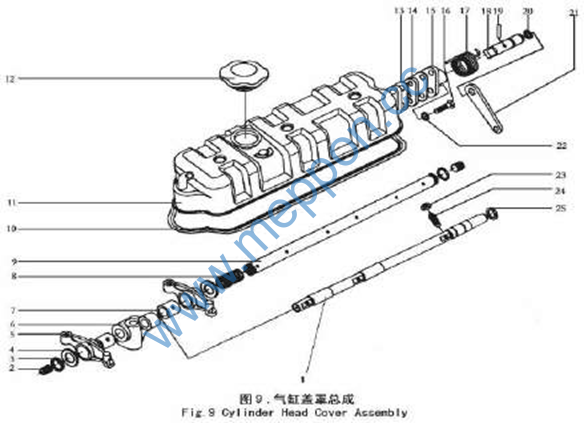

SL3105BT141–0–3 10.3–g߃ߓጺׯ(Ⴤ)
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
55 6 7 8 9 |
GBT923–M10 GBT859–8 GBT899–AM8x16 100–01008–1 100–03001 |
NUT WASHER STUD PLUG ROCKER SEAT BOLT |
3 28 6 3 3 |
2011–11_ 2011–11_ 2011–11_ 2011–11_ 2011–11_ |
32
33

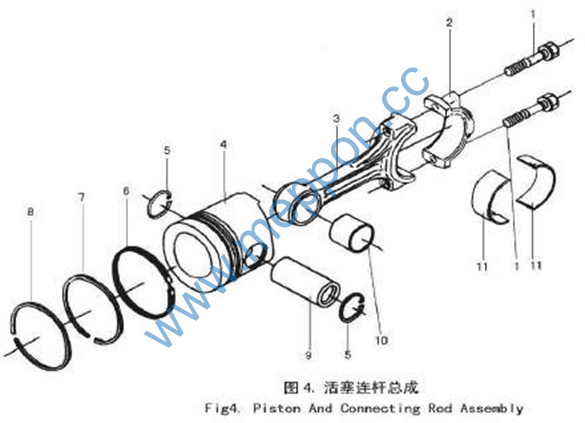

SL3105BT141–0–4 10.4–ऄ߇ጺׯ PISTON CONNECTING ROD ASSEMBLY
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
10 11 3 4 5
9 |
105–04201 100–04007 105–04202 105B–04003–2 GBT893.1–36
110AB–04004 |
CONNECTING ROD BUSH CONNECTING ROD BEARING CONNECTING ROD PISTON SNAP RING
PISTON PIN |
3 3 3 3 6
3 |
2011–11_ 2011–11_ 2011–11_ 2011–11_ 2011–11_
2011–11_ |
34
35

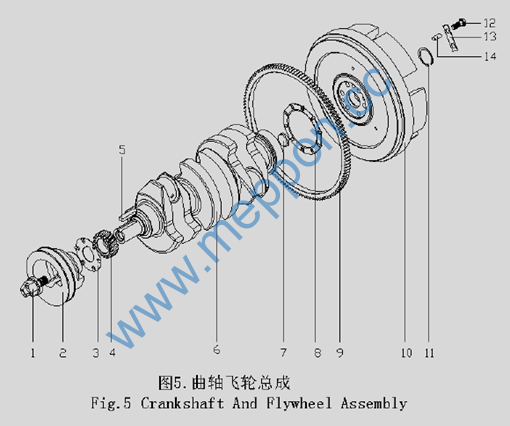

SL3105BT141–0–5 10.5–൸ዡRጺׯ CRANKSHAFT FLYWHEEL ASSEMBLY
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
3–05011–1 |
LOCKING SCREW |
1 |
2011–11_ |
10 |
3TY–05101–1A |
FLYWHEEL |
1 |
2011–11_ |
11 |
GBT893.1–47 |
RETAINER RING |
1 |
2011–11_ |
12 |
100TY–05002 |
FLYWHEEL BOLT |
6 |
2011–11_ |
13 |
100–05001 |
FLYWHEEL BOLT SAFETY PIECE |
3 |
2011–11_ |
14 |
100–05005 |
FLYWHEEL DOWEL PIN |
2 |
2011–11_ |
2 |
3TY–05009 |
GRANK SHAFT PULLEY |
1 |
2011–11_ |
3 |
100–05008–1 |
CRANKSHAFT FRONT THROWER RING |
1 |
2011–11_ |
4 |
100–05007–1 |
CRANKSHAFT GEAR |
1 |
2011–11_ |
6 |
3105–05006 |
CRANK SHAFT |
1 |
2011–11_ |
7 |
100–01008–1 |
PLUG |
1 |
2011–11_ |
8 |
100–05003–1 |
CRANKSHAFT REAR THROWER RING |
1 |
2011–11_ |
9 |
100–05102–1 |
GEAR RING OF FLYWHEEL |
1 |
2011–11_ |
36
37

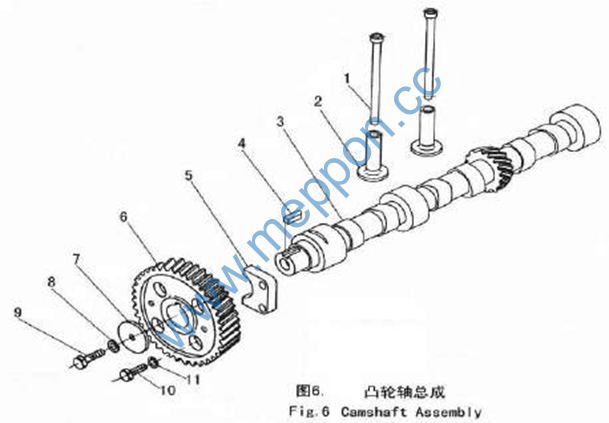

SL3105BT141–0–6 10.6–ཫዡጺׯ CAMSHAFT ASSY
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
2105A–06003 |
VALVE PUSH ROD |
6 |
2011–11_ |
10 |
GBT5783–M8x25 |
BOLT |
2 |
2011–11_ |
11 |
GBT859–8 |
WASHER |
2 |
2011–11_ |
2 |
100–06002 |
VALVE TAPPET |
6 |
2011–11_ |
3 |
3–06001–1 |
CAMSHAFT |
1 |
2011–11_ |
4 |
GBT1096–C8x22 |
FLAT KEY |
1 |
2011–11_ |
5 |
100–06004 |
CAMSHAFT THRUST PLATE |
1 |
2011–11_ |
6 |
100–06005–1 |
CAMSHAFT GEAR |
1 |
2011–11_ |
7 |
100–06006 |
CAMSHAFT GEAR CIRCLIP |
1 |
2011–11_ |
8 |
GBT859–14 |
WASHER |
1 |
2011–11_ |
9 |
GBT5786–M14x1.5×40 |
BOLT |
1 |
2011–11_ |
38
39

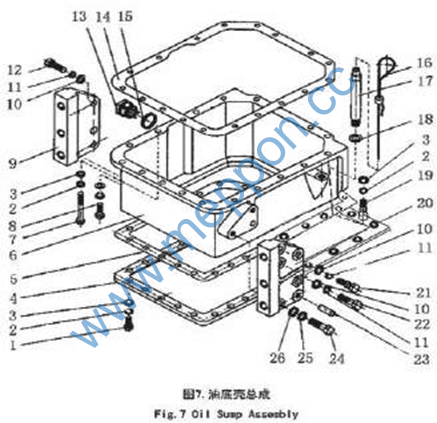

SL3105BT141–0–7 10.7–ᆳڹጺׯ OIL SUMP ASSEMBLY
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
GBT5783–M8x20 |
BOLT |
24 |
2011–11_ |
1 |
GBT5783–M8x20 |
BOLT |
24 |
2011–11_ |
13 |
100–07300–1 |
OIL DISCHARGING PLUG UNIT |
1 |
2011–11_ |
14 |
3–07002 |
OIL SUMP GASKET |
1 |
2011–11_ |
15 |
FT–07004 |
OIL DISCHARGING PLUG WASHER |
1 |
2011–11_ |
16 |
2–07200–1 |
OIL DIPSTICK PARTS |
1 |
2011–11_ |
16 |
2–07200–1 |
OIL DIPSTICK PARTS |
1 |
2011–11_ |
17 |
2T1–07101–1 |
OIL DIPSTICK SLEEVE |
1 |
2011–11_ |
18 |
S195G–01025 |
WASHER |
1 |
2011–11_ |
19 |
4FT–07008 |
OIL SUMP LOCATING BOLT |
2 |
2011–11_ |
2 |
GBT859–8 |
WASHER |
46 |
2011–11_ |
20 |
3TY–09002 |
1 |
2011–11_ |
|
21 |
100TY–09005 |
LOCATING BOLT |
2 |
2011–11_ |
25 |
GBT93–12 |
WASHER |
16 |
2011–11_ |
26 |
GBT97.1–12 |
WASHER |
16 |
2011–11_ |
3 |
GBT848–8 |
WASHER |
46 |
2011–11_ |
4 |
3TY–07005 |
OIL SUMP PLATE |
1 |
2011–11_ |
5 |
3TY–07007 |
OIL SUMP PLATE GASKET |
1 |
2011–11_ |
6 |
3FT–07001 |
OIL SUMP |
1 |
2011–11_ |
7 |
GBT5782–M8x100 |
BOLT |
2 |
2011–11_ |
8 |
GBT5783–M8x30 |
BOLT |
13 |
2011–11_ |
9 |
3TY–09001 |
1 |
2011–11_ |
40
41

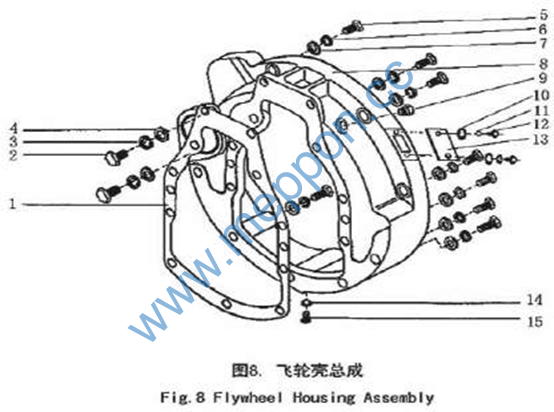

SL3105BT141–0–8 10.8–Rጺׯ FLYWHEEL COVER ASSEMBLY
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
2T1–08002 |
FLYWHEEL HOUSING GASKET |
1 |
2011–11_ |
10 |
GBT848–6 |
WASHER |
2 |
2011–11_ |
10 |
GBT848–6 |
WASHER |
2 |
2011–11_ |
11 |
GBT859–6 |
WASHER |
2 |
2011–11_ |
12 |
GBT67–M6x12 |
SLOTTED PAN HEAD SCREW |
2 |
2011–11_ |
13 |
100–08003–1 |
INSPECTION HOLE COVER PLATE |
1 |
2011–11_ |
14 |
100–02008 |
WASHER |
1 |
2011–11_ |
15 |
GBT5783–M8x16 |
BOLT |
1 |
2011–11_ |
2 |
GBT5783–M12x35 |
BOLT |
2 |
2011–11_ |
3 |
GBT93–12 |
WASHER |
2 |
2011–11_ |
4 |
GBT848–12 |
WASHER |
2 |
2011–11_ |
5 |
GBT5783–M10x30 |
BOLT |
8 |
2011–11_ |
6 |
GBT93–10 |
WASHER 10 |
8 |
2011–11_ |
7 |
GBT97.1–10 |
WASHER 10 |
8 |
2011–11_ |
8 |
100TY–08001–1 |
Flywkeel Houting |
1 |
2011–11_ |
9 |
2T1–08004 |
PLUG |
1 |
2011–11_ |
42
43
