LOVOL FT404–AK16 Tractor Parts Catalogue 03
SL3105BT141–0–16 10.16ۉ݀ۉ؊ऐतkक़ጺׯ GENERATOR SUPPORT ASSEMBLY€
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
GBT6170–M10 |
NUT M10 |
3 |
2011–11_ |
10 |
GBT5783–M8x30 |
BOLT |
1 |
2011–11_ |
11 |
GBT5782–M8x70 |
BOLT |
1 |
2011–11_ |
12 |
100TY–52100–1 |
GENERATOR BONNET |
1 |
2011–11_ |
13 |
GBT5782–M10x90 |
BOLT |
1 |
2011–11_ |
14 |
GBT1171–B–635 |
V BELT |
1 |
2011–11_ |
15 |
100TY–53101–3 |
GENERATOR BRACKET |
1 |
2011–11_ |
16 |
100TY–53102–4 |
BRACKET SEAT PLATE |
1 |
2011–11_ |
2 |
GBT859–10 |
WASHER |
3 |
2011–11_ |
3 |
GBT848–10 |
WASHER |
3 |
2011–11_ |
4 |
T–52000 |
GENERATOR |
1 |
2011–11_ |
5 |
GBT5783–M10x25 |
BOLT |
2 |
2011–11_ |
6 |
2T1–53004 |
PAD BLOCK |
1 |
2011–11_ |
7 |
100TY–53001 |
SUPPORT FRAME |
1 |
2011–11_ |
7 |
100TY–53001 |
SUPPORT FRAME |
1 |
2011–11_ |
8 |
GBT96–8 |
WASHER |
2 |
2011–11_ |
8 |
GBT96–8 |
WASHER |
2 |
2011–11_ |
9 |
GBT859–8 |
WASHER |
2 |
2011–11_ |
20
21

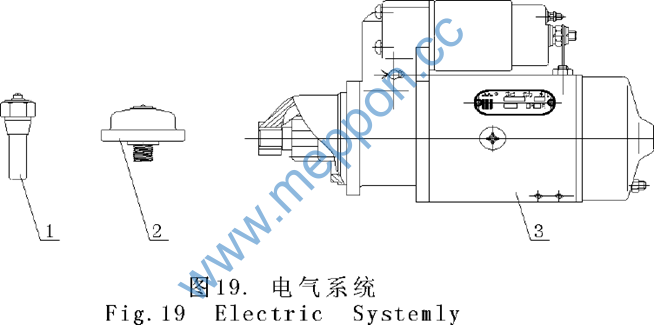

SL3105BT141–0–17 10.17–ۉgဣཥ ELECTRIC SYSTEM
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 2 3 |
3–55001 3–55002 100–51000–1 |
WATER THERMO–SENSING PLUG OIL PRESSURE SENSOR Motor Starter |
1 1 1 |
2011–11_ 2011–11_ 2011–11_ |
22
23

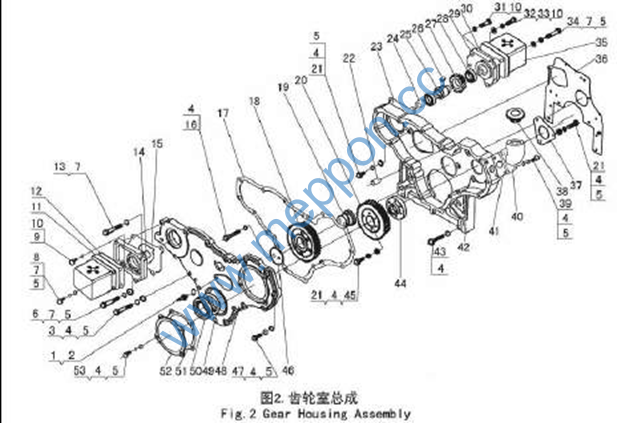

SL3105BT141–0–2 10.2ጺׯ GEAR HOUSING ASSEMBLY
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
100–02005 |
FINGER |
1 |
2011–11_ |
1 |
100–02005 |
FINGER |
1 |
2011–11_ |
10 |
GBT859–10 |
WASHER |
4 |
2011–11_ |
11 |
2T2–02408 |
HYDRAULIC PUMP SEAT COVER PLATE |
1 |
2011–11_ |
12 |
2T2–02402 |
HYDRAULIC PUMP WASHER |
1 |
2011–11_ |
14 |
100TY–02401–2 |
FRONT HYDRAULIC PUMP SEAT 亞 |
1 |
2011–11_ |
15 |
4T2–02403 |
HYDRAULIC PUMP SEAT GASKET |
1 |
2011–11_ |
16 |
100–02202–1 |
IDLE BOLT M10 70 |
2 |
2011–11_ |
17 |
100TY–02002 |
GASKET |
1 |
2011–11_ |
18 |
100TY–02206 |
IDLE GEAR ASSEMBLY |
1 |
2011–11_ |
19 |
100–02204 |
SHAFT–OIL PUMP IDLE RGEAR |
1 |
2011–11_ |
2 |
100–02008 |
WASHER |
1 |
2011–11_ |
20 |
100TY–02101 |
OIL INJECTION PUMP TIMING GEAR |
1 |
2011–11_ |
21 |
GBT5783–M8x25 |
BOLT |
10 |
2011–11_ |
23 |
100TY–02403 |
HYDRAULIC PUMP SEAT GASKET |
1 |
2011–11_ |
24 |
100TY–02409 |
CROSS SLIDE BLOCK |
2 |
2011–11_ |
25 |
100TY–02404 |
HYDRAULIC PUMP SHAFT |
1 |
2011–11_ |
26 |
GBT1096–C12x20 |
FLAT KEY |
1 |
2011–11_ |
27 |
100TY–02406 |
HYDRAULIC PUMP GEAR |
1 |
2011–11_ |
28 |
GBT292–7005AC |
BEARING |
2 |
2011–11_ |
29 |
100TY–02401 |
REAR HYDRAULIC PUMP SEAT |
1 |
2011–11_ |
3 |
GBT5782–M8x65 |
BOLT |
6 |
2011–11_ |
30 |
100TY–02402 |
HYDRAULIC PUMP WASHER |
1 |
2011–11_ |
31 |
GBT70.1–M10x20 |
SCREW |
1 |
2011–11_ |
32 |
GBT5783–M10x40 |
BOLT |
1 |
2011–11_ |
24
25
SL3105BT141–0–2 10.2ጺׯ(Ⴤ)
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
33 |
GBT848–10 |
WASHER |
1 |
2011–11_ |
34 |
GBT5783–M8x40 |
BOLT |
2 |
2011–11_ |
35 |
100TY–02407 |
HYDRAULIC PUMP SEAT COVER PLATE |
1 |
2011–11_ |
36 |
100–02004 |
SUSPENSION PLATE WASHER |
1 |
2011–11_ |
36 |
100–02004 |
SUSPENSION PLATE WASHER |
1 |
2011–11_ |
37 |
100–02012 |
OIL INJECTION PUMP GASKET |
1 |
2011–11_ |
38 |
100–11012–1 |
COVER |
1 |
2011–11_ |
39 |
GBT5783–M8x22 |
BOLT |
2 |
2011–11_ |
4 |
GBT93–8 |
WASHER 8 |
35 |
2011–11_ |
40 |
100FT–02017–1 |
FILLING CAP |
1 |
2011–11_ |
41 |
100FT–02018–1 |
FILLING CAP GASKET |
1 |
2011–11_ |
42 |
100TY–02003–1 |
GEAR CHAMBER HOUSING |
1 |
2011–11_ |
44 |
100TY–02102 |
CONNECTING PLATE |
1 |
2011–11_ |
45 |
100–02103 |
WASHER |
1 |
2011–11_ |
46 |
100–02201 |
IDLE GEAR RETAINER RING |
1 |
2011–11_ |
47 |
GBT5783–M8x30 |
BOLT |
6 |
2011–11_ |
48 |
100TY–02001–1 |
COVER,GEAR |
1 |
2011–11_ |
49 |
100–02013 |
FRONT THROWER RING |
1 |
2011–11_ |
5 |
GBT848–8 |
WASHER |
29 |
2011–11_ |
50 |
GBT9877.1–FBx60x8x12D |
O RING |
1 |
2011–11_ |
51 |
100TY–02011 |
FRONT COVER GASKET |
1 |
2011–11_ |
52 |
100–02009–3 |
FRONT COVER |
1 |
2011–11_ |
53 |
GBT5783–M8x16 |
BOLT |
4 |
2011–11_ |
6 |
GBT5782–M8x50 |
BOLT |
1 |
2011–11_ |
7 |
GBT859–8 |
WASHER |
8 |
2011–11_ |
26
27

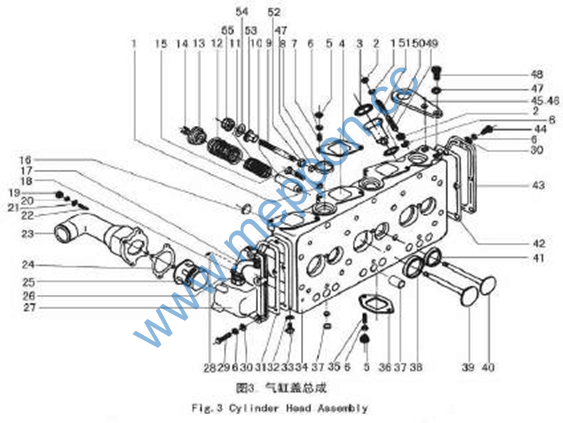

SL3105BT141–0–3 10.3–g߃ߓጺׯ CYLINDER HEAD ASSY
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
GBT93–8 |
WASHER 8 |
9 |
2011–11_ |
10 |
110AB–03102 |
VALVE STEM GUIDE |
6 |
2011–11_ |
11 |
100–03005 |
INNER VALVE SPRING |
6 |
2011–11_ |
12 |
100–03006 |
OUTER VALVE SPING |
6 |
2011–11_ |
13 |
100–03003 |
VALVE SPRING UPPER SEAT |
6 |
2011–11_ |
14 |
100–03004 |
LOCK |
6 |
2011–11_ |
15 |
100–03001–1 |
ROCKER SEAT BOLT |
3 |
2011–11_ |
16 |
100–03103–1 |
PLUG |
2 |
2011–11_ |
17 |
2105A–43006–1 |
CONNECTING TUBE |
1 |
2011–11_ |
18 |
2105A–43008–1 |
HOOP |
2 |
2011–11_ |
19 |
GBT6170–M6 |
NUT |
4 |
2011–11_ |
2 |
GBT6170–M8 |
NUT M8 |
12 |
2011–11_ |
20 |
GBT859–6 |
WASHER |
4 |
2011–11_ |
21 |
GBT848–6 |
WASHER |
4 |
2011–11_ |
21 |
GBT848–6 |
WASHER |
4 |
2011–11_ |
22 |
GBT899–AM6x20 |
STUD |
4 |
2011–11_ |
23 |
100–43001–4 |
THERMOSTAT COVER |
1 |
2011–11_ |
24 |
100–43003–1 |
THERMOSTAT COVER GASKET |
1 |
2011–11_ |
25 |
100–43002–1 |
THERMOSTAT |
1 |
2011–11_ |
26 |
2105A–43007 |
CONNECTING JOINT |
1 |
2011–11_ |
27 |
2105A–43004 |
THERMOSTAT HOUSING |
1 |
2011–11_ |
28 |
100–03015 |
BULK HEAD |
1 |
2011–11_ |
29 |
GBT5783–M8x30 |
BOLT |
5 |
2011–11_ |
3 |
2100B–03018 |
OIL INJECTOR COPPER BUSH PRESS RING |
3 |
2011–11_ |
30 |
GBT848–8 |
WASHER |
10 |
2011–11_ |
28
29
SL3105BT141–0–3 10.3–g߃ߓጺׯ(Ⴤ)
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
31 |
100–43005 |
THERMOSTAT HOUSING GASKET |
1 |
2011–11_ |
32 |
S195G–09001 |
WASHER |
1 |
2011–11_ |
33 |
S195G–01034 |
HExAGON SCREW PLUG |
1 |
2011–11_ |
34 |
3105B–03101 |
CYLINDER COVER |
1 |
2011–11_ |
35 |
GBT899–AM8x30 |
8.8–A3L STUD |
6 |
2011–11_ |
36 |
100–03009 |
ExHAUST PIPE GASKET |
3 |
2011–11_ |
37 |
108AB–03108 |
SEAL SPACER RING |
3 |
2011–11_ |
38 |
2105A–03107 |
AIR INLET VALVE SEAT |
3 |
2011–11_ |
39 |
2105A–03014 |
AIR INLET VALVE |
3 |
2011–11_ |
4 |
100–12003 |
AIR INLET PIPE GASKET |
3 |
2011–11_ |
40 |
2105A–03013 |
ExHAUST VALVE |
3 |
2011–11_ |
41 |
2105A–03106 |
INSERT–VALVE SEAT(OUTLET) |
3 |
2011–11_ |
42 |
100–03012–1 |
REAR END COVER GASKET |
1 |
2011–11_ |
44 |
GBT5783–M8x16 |
BOLT |
5 |
2011–11_ |
45 |
100–03002 |
HANGING RING |
1 |
2011–11_ |
46 |
100–03002–1 |
HANGING RING |
1 |
2011–11_ |
47 |
GBT93–10 |
WASHER 10 |
7 |
2011–11_ |
48 |
GBT5783–M10x20 |
BOLT |
4 |
2011–11_ |
49 |
100B–03008 |
OIL INJECTOR PRESSURE PLATE BOLT |
6 |
2011–11_ |
5 |
GBT51–M8 |
NUT |
12 |
2011–11_ |
50 |
2100B–03019 |
OIL INJECTOR COPPER BUSH SEAL RING |
3 |
2011–11_ |
51 |
2100B–03017 |
OIL INJECTOR COPPER BUSH |
3 |
2011–11_ |
52 |
GBT6170–M10 |
NUT M10 |
3 |
2011–11_ |
53 |
100–03017 |
WASHER |
3 |
2011–11_ |
54 |
GBT96–10 |
WASHER |
3 |
2011–11_ |
30
31
