YTO X704 Tractor Parts Catalogue BASIC MODEL 14

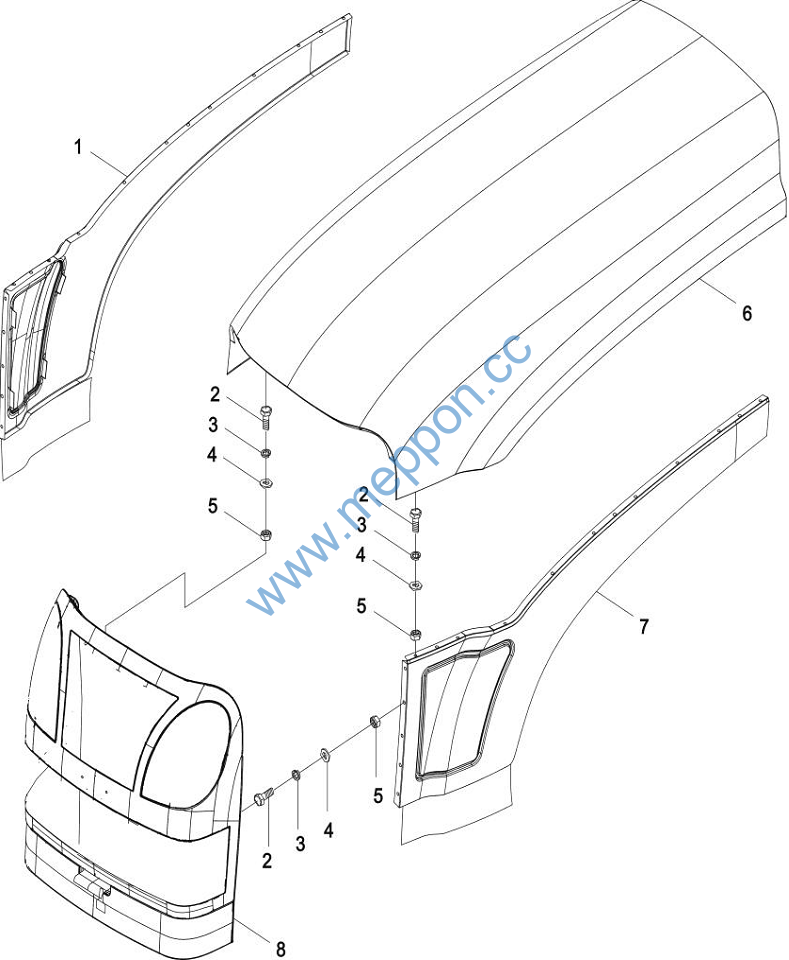

47 Hood
47 Hood
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Side panel unit (RH) |
LX700.47B.014 |
1 |
||||
2 |
Screw M6*16-4.8-Zn.D |
GB/T818 |
1 |
||||
3 |
Washer 6-Zn.D |
GB/T93 |
33 |
||||
4 |
Washer 6-140HV-Zn.D |
GB/T97.1 |
33 |
||||
5 |
Nut M M6-8-Zn.D |
GB/T6170 |
33 |
||||
6 |
Cover plate weldment (UPR), hood |
700.47.011 |
1 |
||||
7 |
Welded side panel unit (LH) |
LX700.47B.013 |
1 |
||||
8 |
Grille weldment |
SZ904.47.012A |
1 |
||||

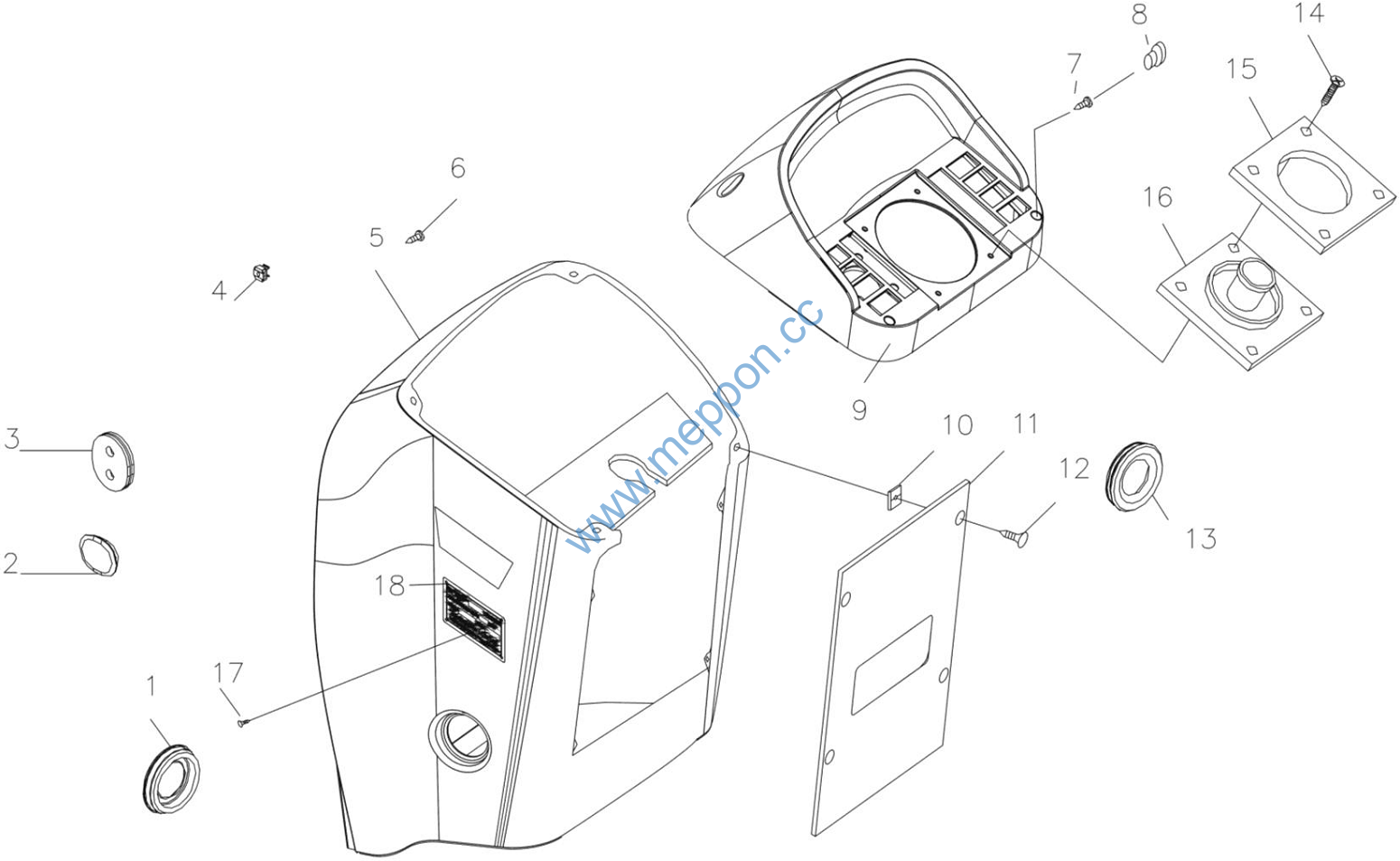

47 Instrument panel
47 Instrument panel
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Seal, window, clutch pedal |
5136052/1.83.0 |
1 |
||||
2 |
Outlet seal, brake line |
499923/1.83.018 |
2 |
||||
3 |
Inlet seal, brake line |
5101351/1.83.027 |
1 |
||||
4 |
Covered nut 5A |
14647993/12794 |
2 |
||||
5 |
Instrument mask weldment |
SZ904.47.031 |
1 |
||||
6 |
Tapping screwST4.8X65 |
GB/T845-1985 |
2 |
||||
7 |
Tapping screwST4.8X32 |
GB/T845-1985 |
4 |
||||
8 |
Waterproof plug |
SZ804.47.601 |
4 |
||||
9 |
Instrument mask |
700.47.303-1 |
1 |
||||
10 |
Spring nutST4.8X20A |
ZBT31004-87 |
8 |
||||
11 |
Switchboard unit |
700.47.033E |
1 |
||||
12 |
Tapping screwST4.8X19 |
GB/T845-1985 |
4 |
||||
13 |
Window seal, pedal, brake |
5136051/1.83.0 |
1 |
||||
14 |
Screw M5X16 |
GB/T818-2000 |
4 |
||||
15 |
Cover, rubber cover, steering wheel |
5129954/1.84.2 |
1 |
||||
16 |
Rubber cover, steering wheel |
5129953/1.84.2 |
1 |
||||
17 |
Tapping screw |
ST3.5*13-zn.D-Fe/Zn12A |
4 |
||||
18 |
Machine nameplate (in English) |
SZ700.00.304-2 |
1 |

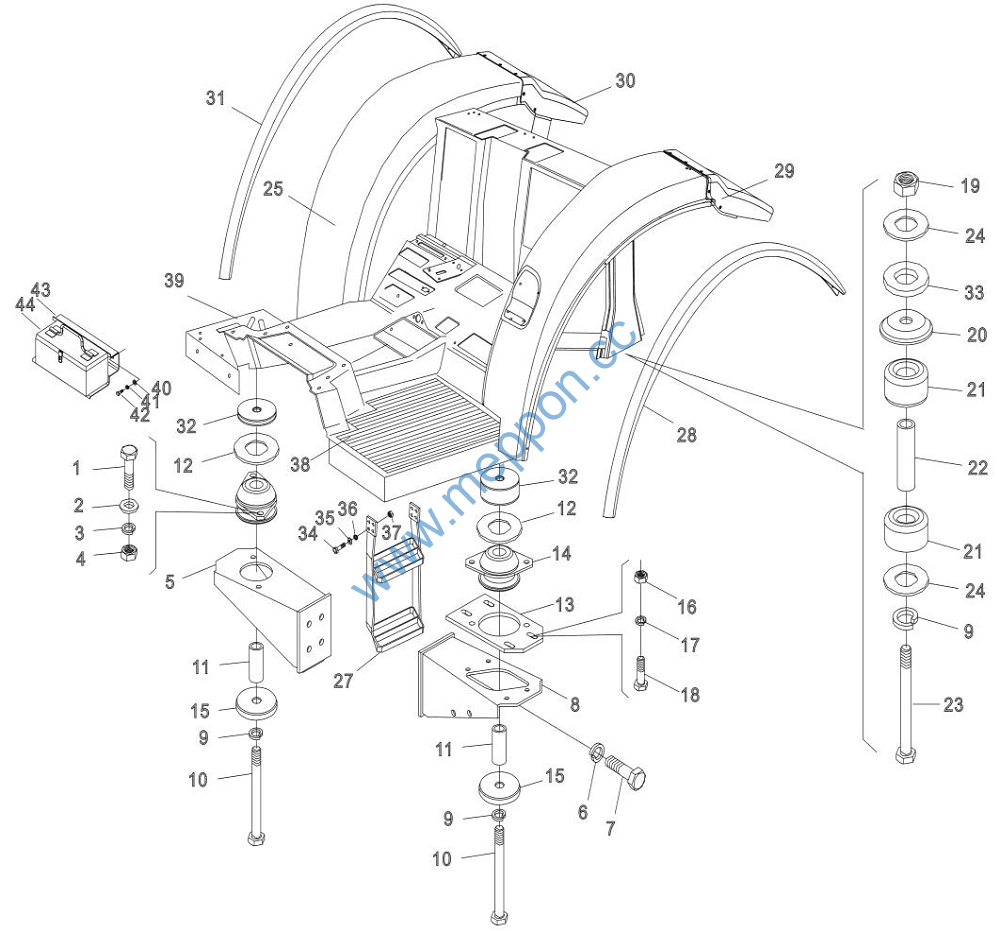

47 Floor, mudguard and rear wall panel assembly
47 Floor, mudguard and rear wall panel assembly
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Bolt M12×1.25×30 |
GB/T5786-2000 |
4 |
23 |
Bolt M16×1.5×150 |
SZ804.47.716 |
4 |
2 |
Washer 12-Zn.D |
GB/T97.1-2002 |
4 |
24 |
Washer (LWR) |
4997422/1.87.039 |
8 |
3 |
Washer 12-Zn.D |
GB/T93-1987 |
4 |
25 |
Floor and mud guard set assembly |
804.47C.002 |
1 |
4 |
Nut M12×1.25-Zn.D |
GB/T6171-2000 |
4 |
27 |
Vehicle step |
SZ900.47A.071 |
2 |
5 |
Bracket unit (RH) |
885147444/1.87.0 |
1 |
28 |
Attachment cover, mud guard (LH) |
700.47.211 |
1 |
6 |
Bolt M14×1.5×35 |
GB/T5786-2000 |
8 |
29 |
Splash shield (LH) |
700.47.207 |
1 |
7 |
Washer 14-Zn.D |
GB/T93-1987 |
8 |
30 |
Splash shield (RH) |
700.47.208 |
1 |
8 |
Bracket unit (LH) |
8A5145508SZ/1.87.0 |
1 |
31 |
Attachment cover, mud guard (RH) |
700.47.212 |
1 |
9 |
Washer 16-Zn.D |
GB/T93-1987 |
6 |
32 |
Washer, elastic suspension (FR) |
8A1208706/1.87.0 |
2 |
10 |
Bolt M16×1.5×160 |
SZ804.47.717 |
2 |
33 |
Washer, elastic suspension (FR) |
885130819/1.87.0 |
4 |
11 |
Inner spacer, suspension (FR) |
5132014/1.87.0 |
2 |
34 |
Bolt M8×30-Zn.D |
GB5783-2000 |
12 |
12 |
Washer (UPR), front suspension |
5132013/1.87.0 |
2 |
35 |
Washer 8-Zn.D |
GB/T7244-1987 |
12 |
13 |
Mounting plate, front suspension |
5130167/1.87.0 |
1 |
36 |
Washer 8-Zn.D |
GB/T96.1-2002 |
12 |
14 |
Elastic support, front suspension, floor |
5132016/1.87.0 |
2 |
37 |
Nut M8-Zn.D |
GB/T6170-2000 |
8 |
15 |
Washer (LWR), front suspension |
5132012/1.87.0 |
2 |
38 |
Coating (LH) |
700.47A.511 |
1 |
16 |
Nut M10×1.25-Zn.D |
GB/T6171-2000 |
4 |
39 |
Coating (RH) |
700.47A.510 |
1 |
17 |
Washer 10-Zn.D |
GB/T93-1987 |
4 |
40 |
Washer 8-Zn.D |
GB/T7244-1987 |
2 |
18 |
Bolt M10×1.25×40 |
GB/T5785-2000 |
4 |
41 |
Washer 8-Zn.D |
GB/T97.1-2000 |
2 |
19 |
Nut M16×1.5-Zn.D |
GB/T6171-2000 |
4 |
42 |
Bolt M8×25-Zn.D |
GB/T5783-2000 |
2 |
20 |
Cover (UPR), buffer washer |
4997421/1.87.043 |
4 |
43 |
Bracket, tool kit |
SZ804.49.606 |
1 |
21 |
Buffer washer |
4997423/1.87.038 |
8 |
Backing plate, bracket |
SZ804.49.607 |
1 |
|
22 |
Inner spacer, rear suspension |
5132015/1.87.0 |
4 |
44 |
Tool kit assembly |
SZ804.49.066 |
1 |

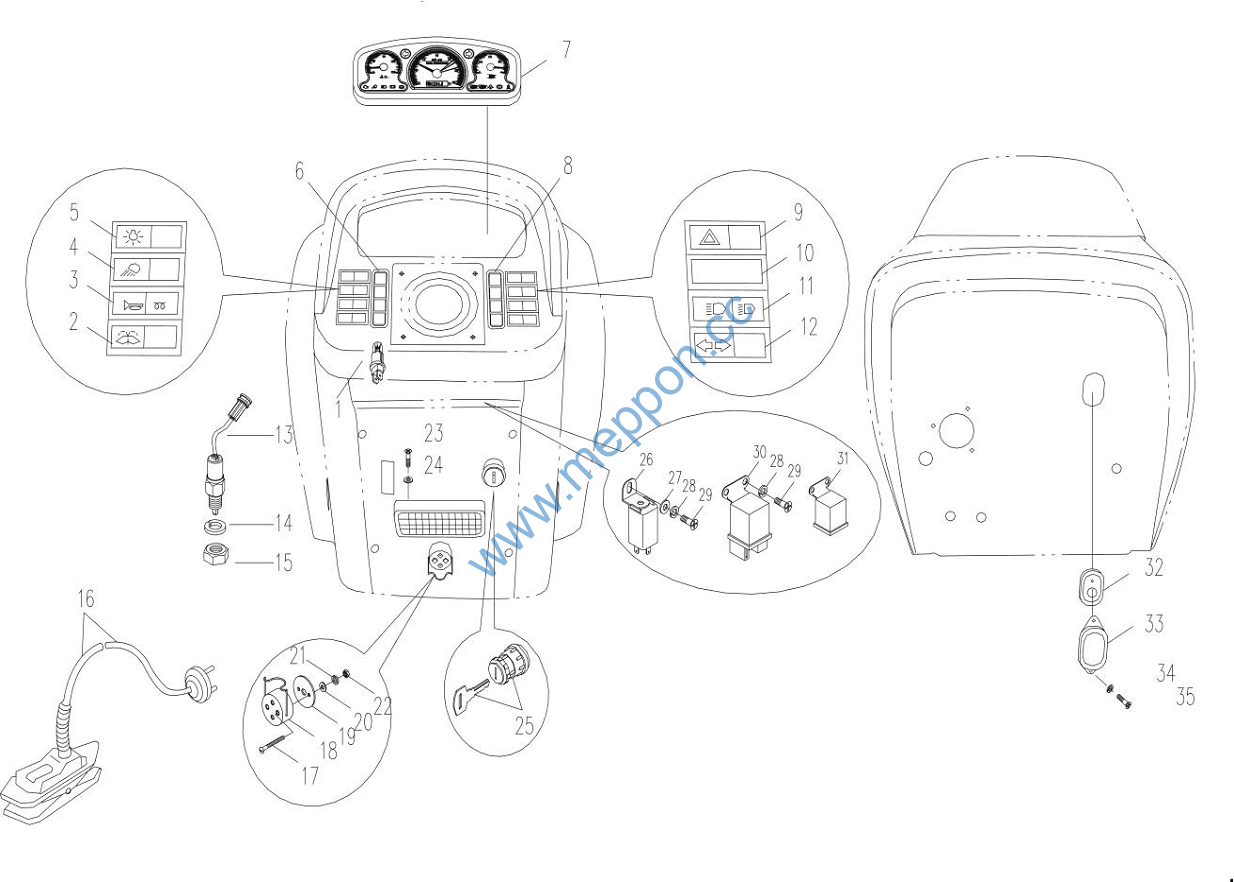

48 Electrical system control components
48 Electrical system control components
No. |
Part Name |
Part No. |
Qty. |
No. |
Part Name |
Part No. |
Qty. |
1 |
Indicator light assembly |
885129347-2/1.75.181 |
8 |
19 |
Backing plate, socket, work light |
880007520/1.75 |
1 |
2 |
Switch, washer |
JK932-008-2.6 |
1 |
20 |
Washer 4 |
GB/T97.1-2002 |
2 |
3 |
Preheat switch, horn |
JK932-128 |
1 |
21 |
Washer 4 |
GB/T93-1987 |
2 |
4 |
Switch, work light |
JK932-081 |
2 |
22 |
Nut M4 |
GB/T6170-2000 |
2 |
5 |
Master lighting switch |
JK932-086 |
1 |
23 |
Tapping screw ST4.8×16-C-H |
GB/T845-1985 |
2 |
6 |
Indicator light bank (LH) |
1.75.181/885129347-1 |
1 |
24 |
Spring nutST4.8×20A |
ZBT31004-87 |
2 |
7 |
Instrument cluster |
ZB112-1 |
1 |
25 |
Ignition starting switch |
0342311004 |
1 |
8 |
Indicator light bank (RH) |
1.75.181/885129347-3 |
1 |
26 |
Electronic flasher (12V) |
SGD171 |
1 |
9 |
Hazard warning switch |
K932-192 |
1 |
27 |
Washer 6 |
GB/T97.1-2002 |
8 |
10 |
Blind cover |
8SQZ.311.000 |
1 |
28 |
Washer 6 |
GB/T93-1987 |
8 |
11 |
Dimmer switch, headlight |
JK932-020-2.1/2.2 |
1 |
29 |
Screw M6×16 |
GB/T5783-2000 |
8 |
12 |
Turn signal switch |
JK932-052 |
1 |
30 |
Starter relay(12V) |
0332002161 |
1 |
13 |
Safety start switch |
JK238A |
1 |
31 |
Relay |
JD1912 |
4 |
14 |
Washer 14 |
GB/T93-1987 |
1 |
Relay |
JD192A |
1 |
|
15 |
Nut M14×1.5 |
GB 6173-2000 |
1 |
32 |
Insulation pad |
4998892/1.75.494 |
1 |
16 |
Work light(12V,on-vehicle spare Part Names) |
NZ7-1 |
1 |
33 |
Cover, insulation pad |
4998891/1.75.480 |
1 |
17 |
Screw M4×30 |
GB 68-85 |
2 |
34 |
Washer 5 |
GB93-97 |
2 |
18 |
Socket, work light |
DJ103 |
1 |
35 |
Screw M5×16 |
GB/T822-2000 |
2 |
