YTO X100 X125 Tractor Parts Catalogue 01

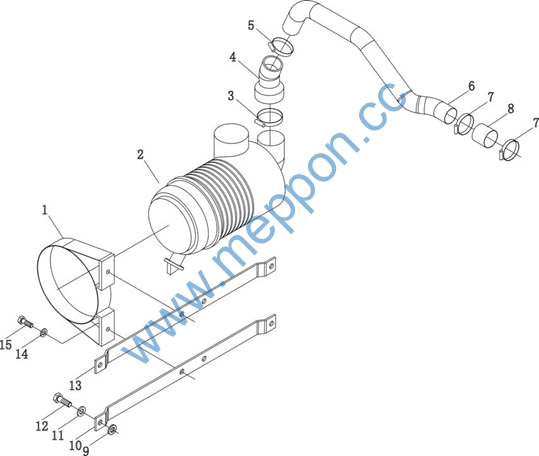

No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Hoop |
P780532 |
1 |
10 |
Welded bracket (LWR) |
1104D-E44T.21.011 |
1 |
2 |
Air cleaner |
G090219 |
1 |
11 |
Washer 10-Zn.D |
GB/T 93-87 |
4 |
3 |
Hose clamp d100 |
JB/T 8870-1999 |
1 |
12 |
Bolt M10×20-Zn.D |
GB/T 5783-2000 |
4 |
4 |
Connecting pipe 1, air |
1104D-E44T.21.101 |
1 |
13 |
Welded bracket (UPR) |
1104D-E44T.21.010 |
1 |
cleaner |
14 |
Washer 8-Zn.D |
GB/T 93-87 |
4 |
|||
5 |
Hose clamp d100 |
JB/T 8870-1999 |
1 |
15 |
Bolt M8×30-Zn.D |
GB/T 5783-2000 |
4 |
6 |
Adapter, air cleaner |
1104D-E44T.21.102 |
1 |
||||
7 8 |
Hose clamp d70 Connecting pipe 2, air cleaner |
JB/T 8870-1999 1104D-E44T.21.103 |
2 1 |
||||
9 |
Washer |
1104D-E44T.21.106 |
4 |

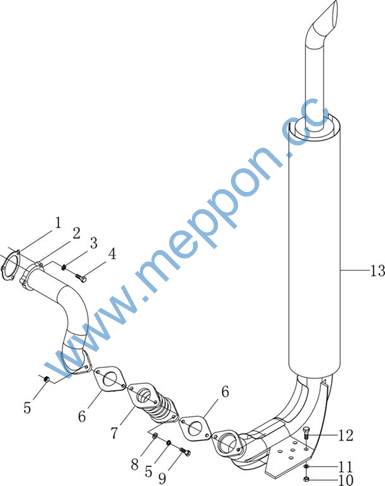

No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Washer, turbocharger |
1104D-E44T.24.101 |
1 |
9 |
Bolt M10×40-Zn.D |
GB/T5782-2000 |
4 |
2 |
Exhaust transition pipe |
1104D-E44T.24.102 |
1 |
10 |
Washer12-Zn.D |
GB/T93-1987 |
5 |
3 |
Washer10-Zn.D |
GB 93-1987 |
7 |
11 |
Washer12-Zn.D |
GB/T97.1-2000 |
5 |
4 |
Bolt M10×1.5×30-Zn.D |
GB/T 5781-2000 |
3 |
12 |
Bolt M12×40-Zn.D |
GB/T5783-2000 |
5 |
5 |
Nut M10-Zn.D |
GB/T6170-2000 |
4 |
13 |
Muffler Assembly |
1254C.22.010 |
1 |
6 |
Shim, expansion adapter |
1104D-E44T.24.103 |
2 |
||||
7 |
Expansion adapter unit |
1104D-E44T.24.011 |
1 |
||||
8 |
Washer 10-Zn.D |
GB/T97.1-2000 |
8 |

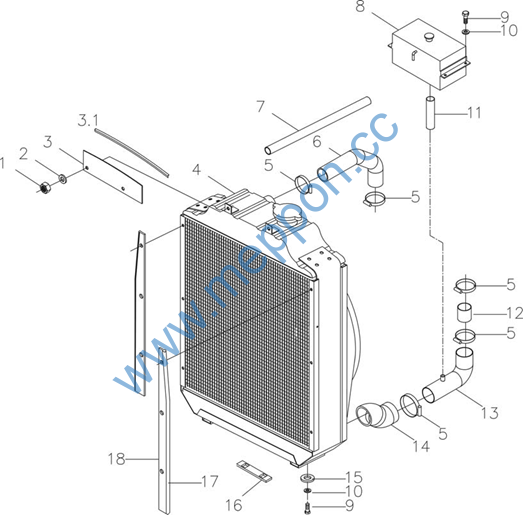

No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Nut M8-Zn.D |
GB/T 6170-2000 |
2 |
11 12
13
14
15 16 17 18 |
Compensation water tube Connecting pipe 1, water outlet Water outlet pipe unit, radiator Connecting pipe 2, water outlet Cushion, radiator Seal (LWR), radiator Sealing stripsⅡ Wind deflector |
1104D-E44T.54.103 1104D-E44T.54.104
1104D-E44T.54.010-1
1104D-E44T.54.105
1104D-E44T.54.109 1104D-E44T.54.112 1104D-E44T.54.115 1104D-E44T.54.116-1 |
1 1
1
1
2 2 2 2 |
2 |
Washer 8-Zn.D |
GB/T 93-1987 |
2 |
||||
3 |
Seal baffle, radiator |
1104D-E44T.54.106-2 |
1 |
||||
3.1 |
Sealing strips |
1104D-E44T.54.113 |
1 |
||||
4 |
Radiator Assembly |
1104D-E44T.54.0000 |
1 |
||||
5 |
Hose clamp d70 |
JB/T 8870-1999 |
6 |
||||
6 |
Water inlet pipe, radiator |
1104D-E44T.54.101 |
2 |
||||
7 |
Breather pipe, radiator |
1104D-E44T.54.102 |
1 |
||||
8 |
Surge tank |
YTF-202A |
1 |
||||
9 |
Bolt M10×20-Zn.D |
GB/T 5783-2000 |
2 |
||||
10 |
Washer10 |
GB/T 93-1987 |
2 |

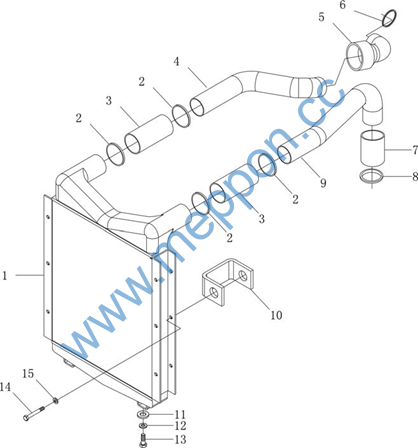

56 Charge air cooler assembly
No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Charge air cooler assembly |
1104D-E44T.56.0000 |
1 |
10 |
Attachment bracket |
1104D-E44T.56.107 |
6 |
2 |
T-shaped spring clamp (40 |
75-83 |
6 |
11 |
Cushion |
1104D-E44T.56.106 |
2 |
series) |
12 |
Washer 12 |
GB/T 93-1987 |
2 |
|||
3
4 5 |
Connecting pipe 1, charge air cooler Adapter 2, charge air coole Connecting pipe 3, charge air cooler |
1104D-E44T.56.101
1104D-E44T.56.105 1104D-E44T.56.104 |
2
1 1 |
13 14 15 |
Bolt M12×20-Zn.D Bolt M8×65-Zn.D Washer 8 |
GB/T 5783-2000 GB/T 5783-2000 GB/T 93-1987 |
2 6 6 |
6 |
T-shaped spring clamp (40 series) |
55-63 |
1 |
||||
7 |
Connecting pipe 2, charge air cooler |
1104D-E44T.56.103 |
1 |
||||
8 |
T-shaped spring clamp (40 series) |
83-91 |
1 |
||||
9 |
Connecting pipe 1, charge air cooler |
1104D-E44T.56.102 |
1 |

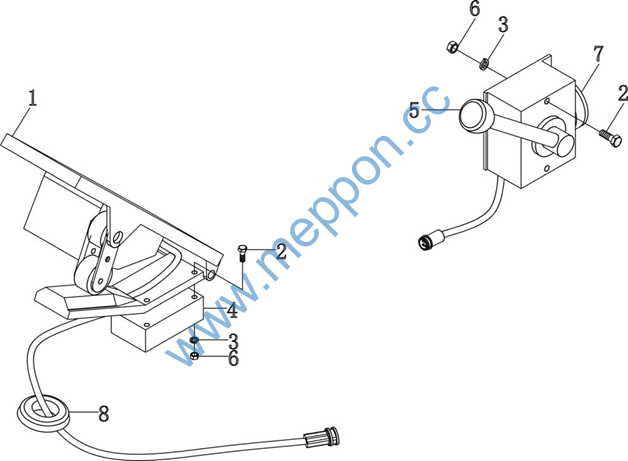

No. |
Part |
Drawing No. |
Qty. |
No. |
Part |
Drawing No. |
Qty. |
1 |
Electronic accelerator pedal |
501780-96224515 |
1 |
||||
2 |
Bolt M6×40-Zn.D |
GB/T5783-2000 |
6 |
||||
3 |
Washer6-Zn.D |
GB/T93-1987 |
6 |
||||
4 |
Bracket, foot throttle |
1254C.20.101 |
1 |
||||
5 |
Hand throttle |
503554-97539005 |
1 |
||||
6 |
Nut M6-Zn.D |
GB/T6170-2000 |
6 |
||||
7 |
Shield, Hand throttle |
1254C.20.104 |
1 |
||||
8 |
Control lever, fast rise-fall |
SZ804.55.052 |
1 |
