LOVOL TD820-1F161A17K Tractor Parts Catalogue 24

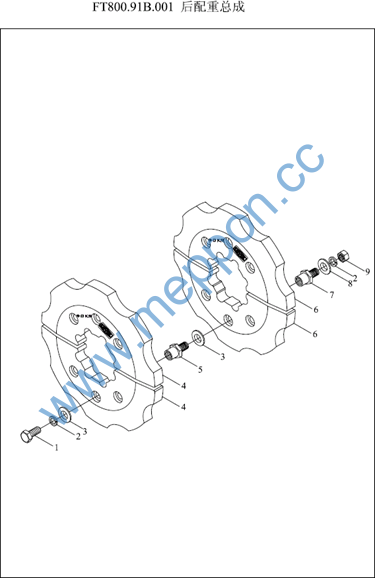

FT800.91B.001 91-后配重总成 91-REAR BALLAST ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M16X40-A3L |
六角头螺栓 |
BOLT |
6 |
2011-11_ |
2 |
GBT93-16-AOP |
垫圈 |
WASHER |
12 |
2004-01_ |
2 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
12 |
2012-09_ |
3 |
FT800.34.108 |
平垫圈 |
WASHER |
12 |
2011-11_ |
4 |
FT804.91.105 |
后配重 |
REAR BALLAST |
2 |
2011-11_ |
5 |
FT804.91.102 |
配重螺钉Ⅱ |
BALLAST SCREW II |
6 |
2011-11_ |
6 |
FT800.91B.103 |
后配重Ⅱ |
REAR BALLAST II |
2 |
2011-11_ |
7 |
FT804.91.101 |
配重螺钉Ⅰ |
BALLAST SCREW I |
6 |
2011-11_ |
8 |
GBT97.1-16-AOP |
垫圈 |
WASHER |
6 |
2004-01_ |
9 |
GBT6170-M16-A3L |
螺母M16-A3L |
NUT M16-A3L |
6 |
2011-11_ |

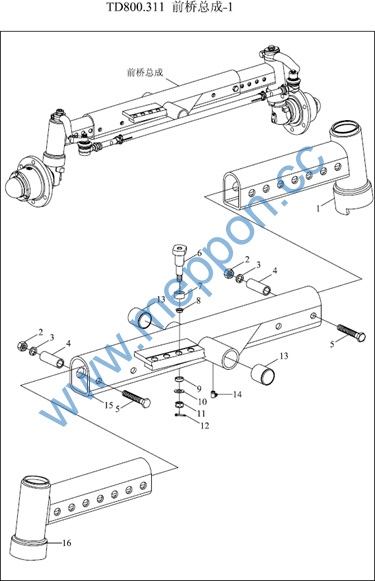

TD800.311-1 前桥总成-1 31FRONT AXLE ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800A.31.012 |
钟形副套管总成(右) |
BELL ASSISTANT SLEEVE ASSEMBLY (RIGHT) |
1 |
2011-11_ |
10 |
GBT95-18-A0P |
平垫圈 |
WASHER |
1 |
2011-11_ |
11 |
GBT9549-M18X1.5 |
六角开槽薄螺母-细牙 |
HEXAGON SLOTTED THIN NUT-FINE PITCH |
1 |
2011-11_ |
12 |
GBT91-4X28-A2L |
开口销 |
THREAD |
1 |
2011-11_ |
13 |
FT800A.31.208 |
衬套 |
PIN |
2 |
2011-11_ |
SLEEVE |
|||||
14 |
GBT1153-45M10X1 |
油杯 |
2 |
2011-11_ |
|
14 |
GBT1153-45M10X1 |
油杯 |
OIL CUP |
2 |
2011-11_ |
15 |
FT800A.31.014 |
钟形套管总成 |
OIL CUP |
1 |
2011-11_ |
15 |
FT800A.31.014 |
钟形套管总成 |
BELL SLEEVE ASSEMBLY |
1 |
2011-11_ |
16 |
FT800A.31.017 |
钟形副套管总成(左) |
BELL SLEEVE ASSEMBLY |
1 |
2011-11_ |
BELL ASSISTANT SLEEVE ASSEMBLY (LEFT) |
|||||
2 |
GBT6170-M20-8-A3L |
1型六角螺母 |
4 |
2011-11_ |
|
3 |
GBT93-20-A2L |
标准型弹簧垫圈 |
NUT |
4 |
2011-11_ |
4 |
FT800A.31.119 |
前轴臂螺栓隔套 |
WASHER |
4 |
2011-11_ |
5 |
GBT5782-M20X130-A2L |
六角头螺栓 |
FRONT SHAFT ARM BOLT SPACER BUSH |
4 |
2011-11_ |
6 |
FT800A.31.108 |
销轴(连接油缸连接板) |
BOLT |
1 |
2011-11_ |
PIN SHAFT (CONNECTING CYLINDER CONNECT |
|||||
7 |
FT800A.31.105 |
小隔套 |
PLATE) |
1 |
2011-11_ |
8 |
FT800A.31.123 |
油缸上端隔套 |
1 |
2011-11_ |
|
9 |
FT800A.31.121 |
油缸下端隔套 |
SMALL SPACER BUSH |
2 |
2011-11_ |
OIL CYLINDER UPPER SPACER BUSH |
|||||
OIL CYLINDER LOWER SPACER BUSH |

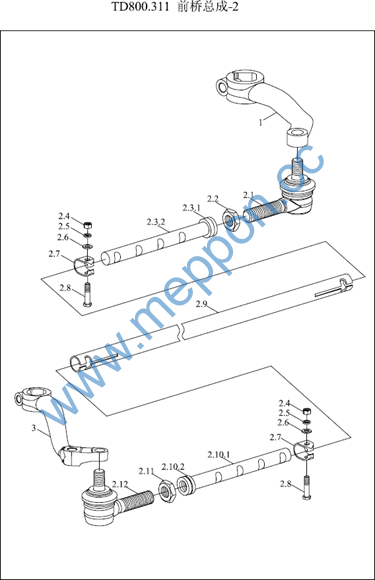

TD800.311-2 前桥总成-2 31FRONT AXLE ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800A.31.110 |
右转向摇臂 |
RIGHT STEERING ROCKER |
1 |
2011-11_ |
2 |
FT800A.31.015 |
横拉杆总成 |
CROSS PULL ROD ASSEMBLY |
1 |
2011-11_ |
2.1 |
FT650.31.020 |
右球铰接头总成 |
RIGHT BALL HINGE JOINT ASSEMBLY |
1 |
2011-11_ |
2.10 |
FT800A.31.024 |
左横接杆总成 |
LEFT CROSS CONNECTING ROD ASSEMBLY |
1 |
2011-11_ |
2.101 |
FT800A.31.131 |
横接杆 |
CROSS CONNECTING ROD |
1 |
2011-11_ |
2.102 |
FT800A.31.132 |
六角加强套 |
HEXAGON REINFORCED SLEEVE |
1 |
2011-11_ |
2.12 |
FT650.31.022 |
左球铰接头总成 |
LEFT BALL HINGE JOINT ASSEMBLY |
1 |
2011-11_ |
2.2 |
GBT6173-M20X1-A2L |
六角薄螺母 |
NUT |
1 |
2011-11_ |
2.3 |
FT800A.31.025 |
右横接杆总成 |
RIGHT CROSS CONNECTING ROD ASSEMBLY |
1 |
2011-11_ |
2.5 |
GBT93-12-Zn.D |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |
2.6 |
GBT97.1-12-140HV-A2L |
垫圈 |
WASHER |
2 |
2011-11_ |
2.7 |
FT650.31.153 |
横拉杆夹子 |
CROSS PULL ROD CLAMP |
2 |
2011-11_ |
2.8 |
FT650.31.122 |
横拉杆夹紧螺栓 |
CROSS PULL ROD FASTENING BOLT |
2 |
2011-11_ |
2.9 |
FT800A.31.133 |
横外拉杆 |
EXTERNAL CROSS PULL ROD |
1 |
2011-11_ |
3 |
FT800A.31.101 |
左转向摇臂 |
LEFT STEERING ROCKER |
1 |
2011-11_ |

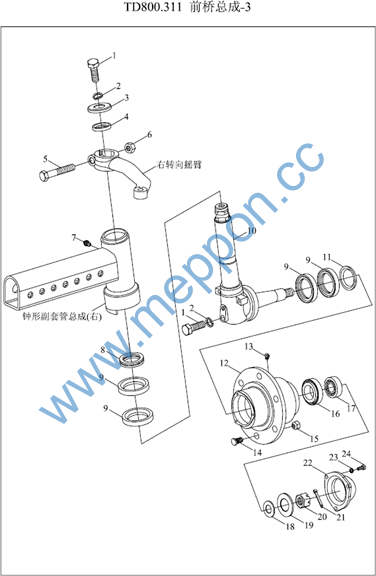

TD800.311-3 前桥总成-3 31FRONT AXLE ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M16X35-8.8-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
10 |
FT800A.31.013 |
转向节总成 |
STEERING BURL ASSEMBLY |
2 |
2011-11_ |
11 |
FT800A.31.111 |
垫环 |
PAD RING |
2 |
2011-11_ |
12 |
FT800A.31.112a |
前轮毂 |
FRONT HUB |
2 |
2011-11_ |
13 |
GBT1153-45M10X1 |
油杯 |
OIL CUP |
3 |
2011-11_ |
13 |
GBT1153-45M10X1 |
油杯 |
OIL CUP |
3 |
2011-11_ |
14 |
FT800.31.113a |
前轮螺栓 |
FRONT WHEEL BOLT |
12 |
2011-11_ |
15 |
GBT6176-M16X1.5-10-A2L |
2型六角螺母 |
HEXAGON NUT, TYPE-2 |
12 |
2011-11_ |
16 |
GBT297-32209 |
圆锥滚子轴承 |
BEARING |
2 |
2011-11_ |
16 |
GBT297-32209 |
圆锥滚子轴承 |
BEARING |
2 |
2011-11_ |
17 |
GBT297-32307 |
圆锥滚子轴承 |
BEARING |
2 |
2011-11_ |
18 |
FT800A.31.232 |
螺母 |
NUT |
999 |
2011-11_ |
19 |
FT800A.31.116 |
垫片 |
WASHER |
2 |
2011-11_ |
2 |
GBT93-16-A2L |
标准型弹簧垫圈 |
WASHER |
6 |
2011-11_ |
21 |
GBT91-5X45-A2L |
开口销 |
PIN |
2 |
2011-11_ |
22 |
FT800A.31.117 |
轴承盖 |
BEARING COVER |
2 |
2011-11_ |
23 |
GBT93-8-A2L |
标准型弹簧垫圈 |
WASHER |
6 |
2011-11_ |
24 |
GBT5783-M8X20-A2L |
螺栓 |
BOLT |
6 |
2011-11_ |
3 |
FT800A.31.106 |
立轴防尘罩 |
VERTICAL SHAFT DUSTPROOF COVER |
2 |
2011-11_ |
4 |
GBT9877.1-B50X68X8 |
内包骨架旋转轴唇形密封 |
O RING |
2 |
2011-11_ |
5 |
FT800A.31.104 |
压紧螺栓 |
PRESSURE BOLT |
2 |
2011-11_ |
6 |
GBT6170-M16-A2L |
螺母 |
NUT |
2 |
2011-11_ |
7 |
GB1152-M10X1 |
油杯 |
OIL CUP |
2 |
2011-11_ |
8 |
GBT301-51210 |
推力球轴承 |
HANDSPIKE BALL BEARING |
2 |
2011-11_ |
9 |
GBT9877.1-B65X90X10 |
内包骨架旋转轴唇形密封 |
O RING |
8 |
2011-11_ |

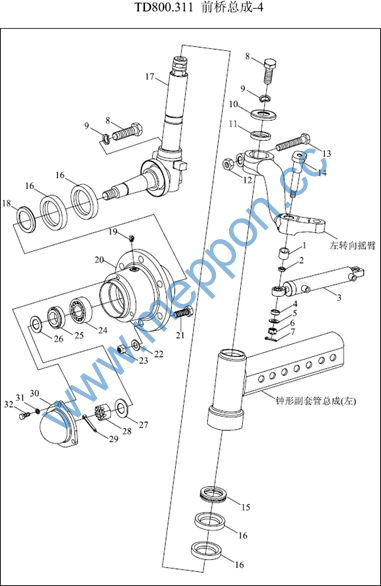

TD800.311-4 前桥总成-4 31FRONT AXLE ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800A.31.109 |
大隔套 |
BIG SPACER BUSH |
1 |
2011-11_ |
10 |
FT800A.31.106 |
立轴防尘罩 |
VERTICAL SHAFT DUSTPROOF COVER |
2 |
2011-11_ |
11 |
GBT9877.1-B50X68X8 |
内包骨架旋转轴唇形密封 |
O RING |
2 |
2011-11_ |
12 |
GBT6170-M16-A2L |
螺母 |
NUT |
2 |
2011-11_ |
13 |
FT800A.31.104 |
压紧螺栓 |
PRESSURE BOLT |
2 |
2011-11_ |
14 |
FT800A.31.102 |
销轴(连接左摇臂) |
PIN SHAFT (CONNECTING LEFT ROCKER) |
1 |
2011-11_ |
15 |
GBT301-51210 |
推力球轴承 |
HANDSPIKE BALL BEARING |
2 |
2011-11_ |
16 |
GBT9877.1-B65X90X10 |
内包骨架旋转轴唇形密封 |
O RING |
8 |
2011-11_ |
17 |
FT800A.31.013 |
转向节总成 |
STEERING BURL ASSEMBLY |
1 |
|
17 |
FT800A.31.013a |
左转向节总成 |
LEFT STEERING BURL ASSEMBLY |
1 |
2009-03_ |
18 |
FT800A.31.111 |
垫环 |
PAD RING |
2 |
2011-11_ |
19 |
GBT1153-45M10X1 |
油杯 |
OIL CUP |
3 |
2011-11_ |
19 |
GBT1153-45M10X1 |
油杯 |
OIL CUP |
3 |
2011-11_ |
2 |
FT800A.31.123 |
油缸上端隔套 |
OIL CYLINDER UPPER SPACER BUSH |
2 |
2011-11_ |
20 |
FT800A.31.112a |
前轮毂 |
FRONT HUB |
2 |
2011-11_ |
21 |
FT800.31.113a |
前轮螺栓 |
FRONT WHEEL BOLT |
12 |
2011-11_ |
22 |
FT654.32.104 |
垫圈 |
WASHER |
12 |
2011-11_ |
22 |
FT654.32.104 |
垫圈 |
WASHER |
12 |
2011-11_ |
23 |
GBT6176-M16X1.5-10-A2L |
2型六角螺母 |
HEXAGON NUT, TYPE-2 |
12 |
2011-11_ |
24 |
GBT297-32209 |
圆锥滚子轴承 |
BEARING |
2 |
2011-11_ |
24 |
GBT297-32209 |
圆锥滚子轴承 |
BEARING |
2 |
2011-11_ |
25 |
GBT297-32307 |
圆锥滚子轴承 |
BEARING |
2 |
2011-11_ |
26 |
FT800A.31.232 |
螺母 |
NUT |
999 |
2011-11_ |
27 |
FT800A.31.116 |
垫片 |
WASHER |
2 |
2011-11_ |
29 |
GBT91-5X45-A2L |
开口销 |
PIN |
2 |
2011-11_ |
TD800.311-4 前桥总成-4(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
3 |
FT800A.31.033 |
转向油缸总成 |
STEERING OIL CYLINDER ASSEMBLY |
1 |
2011-11_ |
30 |
FT800A.31.117 |
轴承盖 |
BEARING COVER |
2 |
2011-11_ |
31 |
GBT93-8-A2L |
标准型弹簧垫圈 |
WASHER |
6 |
2011-11_ |
32 |
GBT5783-M8X20-A2L |
螺栓 |
BOLT |
6 |
2011-11_ |
4 |
FT800A.31.121 |
油缸下端隔套 |
OIL CYLINDER LOWER SPACER BUSH |
4 |
2011-11_ |
5 |
GBT95-18-A2L |
平垫圈 |
WASHER |
2 |
2011-11_ |
6 |
GBT9459-M18X1.5-A2L |
六角开槽薄螺母 |
NUT |
2 |
2011-11_ |
7 |
GBT91-4X28-A2L |
开口销 |
PIN |
2 |
2011-11_ |
8 |
GBT5783-M16X35-8.8-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
9 |
GBT93-16-A2L |
标准型弹簧垫圈 |
WASHER |
6 |
2011-11_ |
