LOVOL TD820-1F161A17K Tractor Parts Catalogue 19

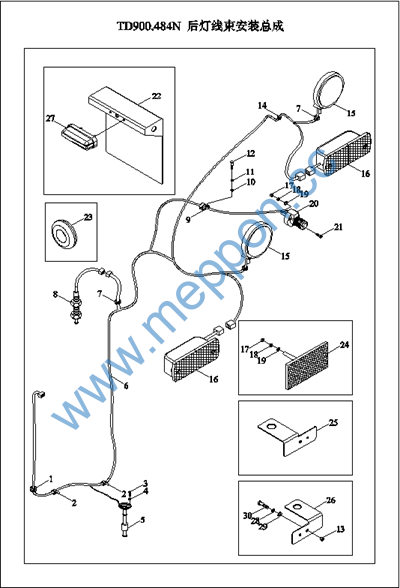

TD900.484N 48.4-后灯线束安装总成 48.4-REAR LAMP HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TF1004.482-01 |
过线胶圈 |
RUBBER RING |
1 |
|
1 |
TF1004.482-01 |
过线胶圈 |
RUBBER RING |
1 |
|
10 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
1 |
|
11 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
1 |
|
12 |
GBT5783-M12X25-8.8-A3L |
六角头螺栓 |
BOLT |
1 |
|
13 |
GBT6170-M10-A3L |
螺母 |
NUT |
2 |
|
14 |
FT65.48.092 |
穿线胶圈(3) |
THROUGH HARNESS WASHER 3 |
2 |
|
15 |
FT800A.48L.053 |
后照灯总成 |
REAR LAMP ASSEMBLY |
2 |
|
16 |
FT800A.48L.052 |
后尾灯总成 |
TAIL LAMP ASSEMBLY |
2 |
|
17 |
GBT6170-M5-A2L |
1型六角螺母 |
NUT |
7 |
|
18 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
7 |
|
19 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
7 |
|
2 |
3724D01-201 |
可松式扎带 |
RELEASABLE TIE |
6 |
|
20 |
FT65.48.080 |
后挂车插座 |
REAR TRAILER SOCKET |
1 |
|
21 |
GBT68-M5x35-4.8-A1L |
开槽沉头螺钉 |
SCREW |
3 |
|
22 |
TD800.484B.4 |
牌照灯支架焊合 |
NAMEPLATE LAMP BRACKET WELDMENT |
1 |
|
23 |
TD800.484B-03 |
过线胶圈 |
RUBBER RING |
1 |
|
24 |
TD800.484B.5 |
反射器总成 |
REFLECTOR ASSEMBLY |
4 |
|
25 |
TD800.484B-01 |
反射器安装板(左) |
REFLECTOR ASSEMBLY PLATE(LEFT) |
1 |
|
26 |
TD800.484B-02 |
反射器安装板(右) |
REFLECTOR ASSEMBLY PLATE(RIGHT) |
1 |
|
27 |
TD800.484B.3 |
牌照灯总成 |
NAMEPLATE LAMP ASSEMBLY |
1 |
|
28 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
|
29 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
2 |
|
3 |
GBT818-M4X10-4.8-A2L |
十字槽盘头螺钉 |
SCREW |
5 |
|
30 |
GBT5783-M10X60-8.8-A2L |
六角头螺栓 |
BOLT |
2 |
TD900.484N 48.4-后灯线束安装总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
4 5 6 7 8
9 |
GBT93-4-A0P TD800.484.2 TD900.484L.1 FT65.48.094 FT800A.48L.088
FT800A.48L.106 |
标准型弹簧垫圈油量传感器 后灯线束总成穿线胶圈(二)驻车制动开关
过线胶圈(五) |
WASHER OIL QUANTITY SENSOR REAR LAMP HARNESS ASSEMBLY RUBBER RING (2) PARKING BRAKE SWITCH RUBBER RING (5) |
5 1 1 3 1
1 |

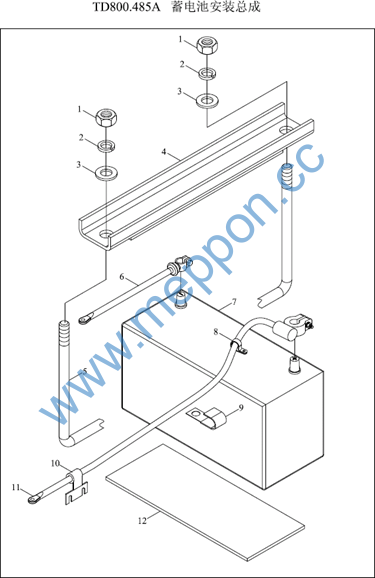

TD800.485A 48.5-蓄电池安装总成 48.5-BATTERY INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT6170-M10-A3L |
螺母 |
NUT |
2 |
2011-11_ |
10 |
FT65.48.112 |
电源线固定板 |
POWER WIRE FIXING PLATE |
1 |
2011-11_ |
11 |
FT65.48.090 |
电源线 |
POWER WIRE |
1 |
|
11 |
FT65.48.090a |
蓄电池电源线 |
BATTERY POWER WIRE |
1 |
2006-04_ |
11 |
FT65.48.090 |
电源线 |
POWER WIRE |
1 |
|
12 |
FT450.48.102 |
蓄电池减震垫 |
BATTERY SHOCK ABSORPTION MAT |
1 |
2009-11_ |
12 |
TB450.485.1 |
蓄电池减震垫 |
BATTERY SHOCK ABSORPTION MAT |
1 |
2010-08_ |
12 |
TG1204.485-03 |
橡胶垫(一) |
RUBBER GASKET (1) |
1 |
2011-11_ |
2 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |
3 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
4 |
TG1204.485-02 |
电瓶压板 |
BATTERY PRESS PLATE |
1 |
2011-11_ |
5 |
TG1204.485-01 |
电瓶U型拉杆 |
U-TYPE PULL ROD OF BATTERY |
1 |
2011-11_ |
6 |
FT65.48.091 |
车身搭铁线 |
BODY GROUNDING WIRE |
1 |
2011-11_ |
7 |
TG1204.485.1 |
蓄电池总成 |
BATTERY ASSEMBLY |
1 |
2011-11_ |
8 |
TD800.485A-03 |
固定夹 |
LOCKING CLAMP |
1 |
2011-11_ |
9 |
TD800.485A-04 |
线束紧固夹 |
HARNESS TIGHTEN CLIP |
1 |
2011-11_ |

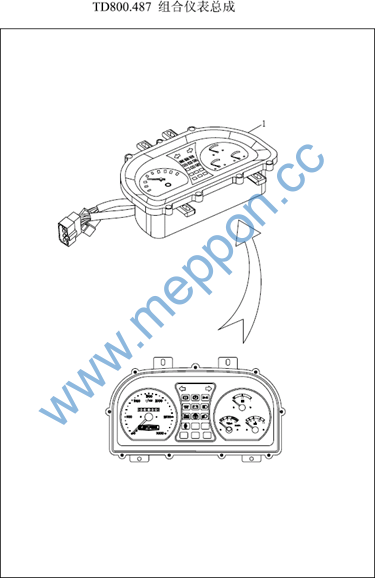

TD800.487 48.7-组合仪表总成 48.7-COMBINED INSTRUMENT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 1 1 |
FT65.48.610c FT700.48G.061b FT700.48G.061a |
组合仪表总成组合仪表总成组合仪表总成 |
COMBINED INSTRUMENT ASSEMBLY COMBINED INSTRUMENT ASSEMBLY COMBINED INSTRUMENT ASSEMBLY |
1 1 1 |
2010-01_ 2009-05_ |

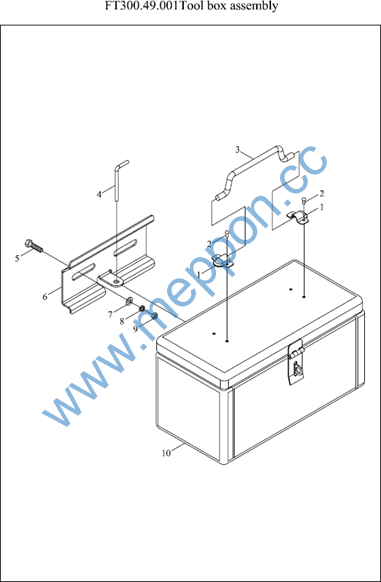

FT300.49.001 49-工具箱总成 49-TOOL BOX ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M12X25-A3L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
1 |
FT65.49.101 |
提手座 |
HANDLE SEAT |
2 |
2003-11_ |
10 |
FT300.49.012 |
工具箱焊合总成 |
TOOL BOX WELDMENT ASSEMBLY |
1 |
2003-11_ |
2 |
GBT 867-4X8 |
半圆头铆钉 |
RIVET |
2 |
2003-11_ |
3 |
FT65.49.115 |
提手 |
HANDLE |
1 |
2003-11_ |
4 |
FT65.49.102 |
插销 |
CROSS PIN |
1 |
2003-11_ |
5 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
2 |
2003-11_ |
5 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
2 |
2003-11_ |
6 |
FT65.49.103 |
固定支板 |
FIXING SUPPORT PLATE |
1 |
2003-11_ |
7 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
2 |
2003-11_ |
8 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2003-11_ |
9 |
GBT6170-M12-A3L |
螺母 |
NUT |
2 |
2003-11_ |
TD800.501A 50.1-主油箱总成 50.1-MAIN OIL TANK ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800A.50.051 |
主油箱轧带总成 |
MAIN OIL TANK BELT ASSEMBLY |
2 |
2011-11_ |
1 |
FT800A.50.051 |
主油箱轧带总成 |
MAIN OIL TANK BELT ASSEMBLY |
2 |
2011-11_ |
10 |
TD800.501-05 |
油箱短胶垫 |
OIL TANK SHORT RUBBER GASKET |
2 |
2011-11_ |
11 |
TD800.501.3 |
上支架焊合 |
UPPER BRACKET WELDMENT |
1 |
2011-11_ |
12 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
13 |
GBT5783-M10X20-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
14 |
TD800.501.4 |
下支架焊合 |
LOWER BRACKET WELDMENT |
1 |
2011-11_ |
2 |
GBT6170-M10-A3L |
螺母 |
NUT |
4 |
2011-11_ |
3 |
FT800A.50.209 |
主油箱轧带橡胶条 |
MAIN OIL TANK BELT RUBBER STRIP |
2 |
2011-11_ |
4 |
TD800.501A.1 |
主油箱总成 |
MAIN OIL TANK ASSEMBLY |
1 |
2011-11_ |
4.1 |
TD800.501A.1.2 |
主油箱焊合 |
MAIN OIL TANK WELDMENT |
1 |
2011-11_ |
4.2 |
TD800.501A.1.1 |
油箱盖 |
OIL TANK COVER |
1 |
2011-11_ |
4.3 |
FT300.50.015 |
滤网总成 |
FILTER MESH ASSEMBLY |
1 |
2011-11_ |
4.4 |
JBT982-16 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
4.5 |
FT65.50.226 |
放油螺塞 |
OIL DISCHARGING SCREW PLUG |
1 |
2011-11_ |
5 |
GBT5783-M16X35-A3L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
6 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
7 |
FT800A.50.207 |
主油箱橡胶垫(一) |
MAIN OIL TANK RUBBER WASHER (1) |
1 |
2011-11_ |
8 |
TD800.501.2 |
主油箱前支架焊合 |
MAIN OIL TANK FRONT BRACKET WELDMENT |
1 |
2011-11_ |
9 |
TD800.502-01 |
油箱胶垫 |
OIL TANK RUBBER WASHER |
2 |
2011-11_ |

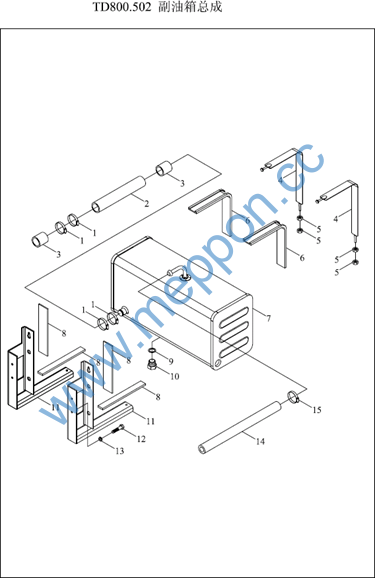

TD800.502 50.2-副油箱总成 50.2-AUXILIARY OIL TANK ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
Q67645 |
卡箍 |
CLAMP HOOP |
4 |
2011-11_ |
10 |
FT65.50.226 |
放油螺塞 |
OIL DISCHARGING SCREW PLUG |
1 |
2011-11_ |
11 |
TD800.502.2 |
副油箱支架焊合 |
AUXILIARY OIL TANK BRACKET WELDMENT |
2 |
2011-11_ |
11 |
TD800.502.2 |
副油箱支架焊合 |
AUXILIARY OIL TANK BRACKET WELDMENT |
2 |
2011-11_ |
12 |
GBT5783-M10X20-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
13 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
14 |
TD800.502-04 |
排气软管 |
EXHAUST HOSE |
1 |
|
14 |
TD800.505-01 |
呼吸软管 |
BREATH HOSE |
1 |
2006-05_ |
15 |
Q673B23 |
钢带型弹性环箍 |
CLAMP |
2 |
2011-11_ |
2 |
TD800.502-03 |
主副油箱连接管 |
MAIN/ASSISTANT OIL TANK CONNECTING PIPE |
1 |
|
2 |
TD800.502-03a |
主副油箱连接管 |
MAIN/ASSISTANT OIL TANK CONNECTING PIPE |
1 |
2006-04_ |
3 |
TD800.502-05 |
橡胶连接管 |
RUBBER CONNECTING PIPE |
2 |
2011-11_ |
4 |
TD800.502.3 |
副油箱扎带焊合 |
AUXILIARY OIL TANK FASTENING TIE |
2 |
2011-11_ |
5 |
GBT6170-M10-A3L |
螺母 |
WELDMENT |
4 |
2011-11_ |
6 |
TD800.502-02 |
副油箱扎带橡胶条 |
NUT |
2 |
2011-11_ |
AUXILIARY OIL TANK FASTENING TIE RUBBER |
|||||
7 |
TD800.502.1 |
副油箱焊合 |
STRIP |
1 |
2011-11_ |
8 |
TD800.502-01 |
油箱胶垫 |
4 |
2011-11_ |
|
9 |
JBT982-16 |
组合密封垫圈 |
AUXILIARY OIL TANK WELDMENT |
1 |
2011-11_ |
OIL TANK RUBBER WASHER |
|||||
COMBINED SEAL GASKET |
