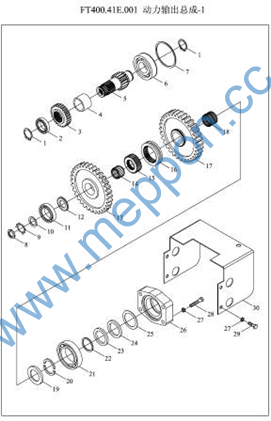

LOVOL FT404–AK16 Tractor Parts Catalogue 12

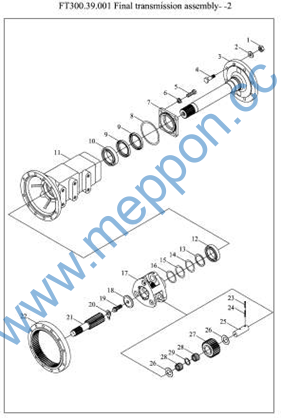

FT300.39.001–2 39.2–ፌዕۯدጺׯ–2 39FINAL TRANSMISSION ASSEMBLY –2
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
GBT6176–M16x1.5–LH–10–A3L |
HExAGON NUT, TYPE–2 |
8 |
2011–11_ |
10 |
GBT276–6212 |
BALL BEARING |
1 |
2011–11_ |
11 |
FT300.39.114 |
RIGHT DRIVING SHAFT HOUSING |
1 |
2011–11_ |
12 |
GBT276–6211 |
BEARING |
1 |
2011–11_ |
13 |
FT300.39.113 |
SPACER BUSH |
1 |
2011–11_ |
14 |
FT300.39.121 |
ADJUSTING WASHER |
9999 |
2011–11_ |
14 |
FT300.39.121 |
ADJUSTING WASHER |
9999 |
2011–11_ |
15 |
FT300.39.122 |
ADJUSTING WASHER |
9999 |
2011–11_ |
16 |
FT300.39.123 |
ADJUSTING WASHER |
9999 |
2011–11_ |
17 |
FT300.39.104 |
PLANET CARRIER |
1 |
2011–11_ |
18 |
FT300.39.111 |
RETAINER BLOCK |
1 |
2011–11_ |
19 |
FT300.39.112 |
DRIVING SHAFT LOCK BOLT |
1 |
2011–11_ |
2 |
FT300.39.137 |
WASHER |
8 |
2011–11_ |
20 |
FT300.39.110 |
DRIVING SHAFT LOCK PIECE |
1 |
2011–11_ |
21 |
FT300.39.102 |
RIGHT HALF SHAFT |
1 |
2011–11_ |
21 |
FT300.39.102 |
RIGHT HALF SHAFT |
1 |
2011–11_ |
22 |
FT300.39.107 |
GEAR RING |
1 |
2011–11_ |
23 |
GBT879.1–5×24 |
PIN |
3 |
2011–11_ |
24 |
GBT879.1–8×24 |
PIN |
3 |
2011–11_ |
25 |
FT300.39.106 |
PLANET GEAR SHAFT |
3 |
2011–11_ |
26 |
FT300.39.109 |
NEEDLE OUTER SPACER RING |
6 |
2011–11_ |
27 |
FT300.39.103 |
PLANET GEAR |
3 |
2011–11_ |
28 |
GBT309–P5x23.8–G2 |
NEEDLE |
132 |
2011–11_ |
29 |
FT300.39.105 |
NEEDLE INNER SPACER RING |
3 |
2011–11_ |
3 |
FT300.39.118 |
DRIVING SHAFT |
1 |
2011–11_ |
128
129
FT300.39.001–2 39.2–ፌዕۯدጺׯ–2(Ⴤ)
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
4 5 6 7 8
9 |
FT300.39.135 GBT5783–M12x30–8.8–A3L GBT93–12–AOP FT300.39.116 GBT3452.1–115×3.55G
GBT9877.1–FB70x95x10D |
REAR HUB BOLT BOLT WASHER OIL SEAL CAGE O–SEAL RING
O RING |
8 4 4 1 1
2 |
2011–11_ 2011–11_ 2011–11_ 2011–11_ 2011–11_
2011–11_ |
130
131

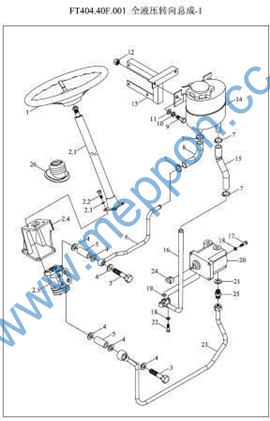

FT404.40F.001–1 40.1–;ᅂუገၠጺׯ–1 40FULL HYDRAULIC STEERING ASSEMBLY–1
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
FT400.40.016 |
STEERING WHEEL ASSEMBLY |
1 |
2011–11_ |
10 |
GBT93–10–A0P |
WASHER |
2 |
2011–11_ |
11 |
GBT97.1–10–A0P |
WASHER |
2 |
2011–11_ |
12 |
GBT6170–M10–A3L |
NUT |
2 |
2011–11_ |
13 |
FT404.40F.050 |
OIL TANK BRACKET WELDMENT |
1 |
2004–01_ |
13 |
FT404.40F.050a |
OIL TANK BRACKET WELDMENT |
1 |
2009–11_ |
14 |
FT354.40C.011 |
STEERING OIL TANK AND BREATH ASSEMBLY |
1 |
2011–11_ |
15 |
FT404.40C.104 |
OIL OUTLET HOSE |
1 |
2011–11_ |
16 |
FT404.40F.080 |
OIL PUMP INLET STEEL PIPE WELDMENT |
1 |
2009–11_ |
16 |
FT404.40C.011 |
OIL PUMP INLET STEEL PIPE WELDMENT |
1 |
2004–01_ |
16 |
FT404.40C.011 |
OIL PUMP INLET STEEL PIPE WELDMENT |
1 |
2004–01_ |
17 |
GBT5783–M8×35–A2L |
BOLT |
4 |
2011–11_ |
18 |
GBT93–8–A0P |
WASHER |
6 |
2011–11_ |
19 |
GBT3452.1–19.0×2.65G |
O–SEAL RING |
1 |
2011–11_ |
2 |
FT354.40C.012 |
REDIRECTOR AND HOUSING ASSEMBLY |
1 |
2011–11_ |
2.1 |
FT354.40C.016a |
STEERING PIPE COLUMN ASSEMBLY |
1 |
2011–11_ |
2.1 |
FT354.40C.016a |
STEERING PIPE COLUMN ASSEMBLY |
1 |
2011–11_ |
2.2 |
GBT5783–M10x30–A3L |
BOLT |
4 |
|
2.3 |
GBT93–10–AOP |
WASHER |
4 |
2011–11_ |
2.4 |
FT354.40C.111 |
REDIRECTOR BRACKET |
1 |
2011–11_ |
2.5 |
FT354.40C.015 |
HYDRAULIC STEERING MECHANISM ASSEMBLY |
1 |
2011–11_ |
2.5 |
FT354.40C.015 |
HYDRAULIC STEERING MECHANISM ASSEMBLY |
1 |
2011–11_ |
20 |
FT404.40C.030 |
PERMANENT OVERFLOW PUMP |
1 |
2011–11_ |
21 |
JBT982–18 |
COMBINED SEAL GASKET |
1 |
2011–11_ |
21 |
JBT982–18 |
COMBINED SEAL GASKET |
1 |
2011–11_ |
132
133
FT404.40F.001–1 40.1–;ᅂუገၠጺׯ–1(Ⴤ)
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
22 |
GBT5783–M8x30–A2L |
BOLT |
2 |
2011–11_ |
23 |
FT404.40E.020 |
OIL PUMP OUTLET STEEL PIPE WELDMENT |
1 |
2011–11_ |
24 |
FT300.58.102 |
CROSS SLIDE BLOCK |
1 |
2011–11_ |
25 |
FT404.40C.102 |
STRAIGHT THREAD JOINT BODY |
1 |
2011–11_ |
26 |
TB554.40C–03 |
STEERING ROD SLEEVE |
1 |
2011–11_ |
26 |
TB554.40C–03 |
STEERING ROD SLEEVE |
1 |
2011–11_ |
3 |
FT354.40C.102 |
HOLLOW LONG BOLT |
2 |
2011–11_ |
4 |
JBT982–20 |
COMBINED SEAL GASKET |
6 |
2011–11_ |
5 |
FT354.40C.109 |
LONG CONNECTING PIPE |
2 |
2011–11_ |
6 |
FT404.40F.070 |
OIL RETURN OUTLET PIPE WELDMENT |
1 |
2009–11_ |
6 |
FT404.40C.021 |
OIL RETURN OUTLET PIPE WELDMENT |
1 |
2004–01_ |
6 |
FT404.40C.021 |
OIL RETURN OUTLET PIPE WELDMENT |
1 |
2004–01_ |
7 |
R67627 |
HOSE HOOP 27 |
4 |
2011–11_ |
8 |
FT354.40C.107 |
OIL RETURN HOSE |
1 |
2011–11_ |
9 |
GBT5783–M10x25–A3L |
BOLT |
2 |
2011–11_ |
134
135

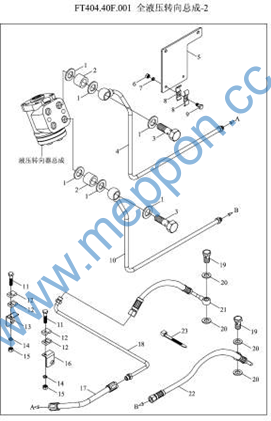

FT404.40F.001–2 40.2–;ᅂუገၠጺׯ–2 40FULL HYDRAULIC STEERING ASSEMBLY–2
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
1 |
JBT982–20 |
COMBINED SEAL GASKET |
6 |
2011–11_ |
10 |
FT404.40F.010 |
RIGHT OIL STEEL PIPE ASSEMBLY |
1 |
2004–01_ |
10 |
FT404.40F.010 |
RIGHT OIL STEEL PIPE ASSEMBLY |
1 |
2004–01_ |
10 |
FT404.40F.010a |
RIGHT OIL STEEL PIPE ASSEMBLY |
1 |
2009–11_ |
11 |
GBT5783–M8x35–A2L |
BOLT |
2 |
|
12 |
TB454.40x–01 |
SINGLE HOLE PIPE CLAMP |
4 |
2011–11_ |
13 |
TB454.40x–03 |
LEFT OIL PIPE BRACKET |
1 |
2011–11_ |
14 |
GBT93–8–A0P |
WASHER |
2 |
2011–11_ |
15 |
GBT6170–M8–A2L |
NUT |
2 |
2011–11_ |
16 |
TB454.40x–02 |
RIGHT OIL PIPE BRACKET |
1 |
2011–11_ |
17 |
TB554.40A.3 |
HIGH PRESSURE OIL HOSE ASSEMBLY |
1 |
2004–01_ |
17 |
TB554.40A.3a |
HIGH PRESSURE OIL HOSE ASSEMBLY |
1 |
2009–11_ |
18 |
TB454.40x.3 |
HIGHT PRESSURE LEFT OIL STEEL PIPE UNIT |
1 |
2011–11_ |
19 |
FT650.40.112 |
HOLLOW BOLT |
2 |
2011–11_ |
2 |
FT354.40C.108 |
SHORT CONNECTING PIPE |
2 |
2011–11_ |
20 |
JBT982–16 |
COMBINED SEAL GASKET |
4 |
2011–11_ |
21 |
TB454.40x.2a |
HIGHT PRESSURE LEFT OIL PIPE ASSEMBLY |
1 |
2009–11_ |
21 |
TB454.40x.2a |
HIGHT PRESSURE LEFT OIL PIPE ASSEMBLY |
1 |
2009–11_ |
21 |
TB454.40x.2 |
HIGHT PRESSURE LEFT OIL PIPE ASSEMBLY |
1 |
2004–01_ |
21 |
TB454.40x.2 |
HIGHT PRESSURE LEFT OIL PIPE ASSEMBLY |
1 |
2004–01_ |
22 |
TB454.40x.1 |
HIGHT PRESSURE RIGHT OIL PIPE ASSEMBLY |
1 |
2004–01_ |
22 |
TB454.40x.1a |
HIGHT PRESSURE RIGHT OIL PIPE ASSEMBLY |
1 |
2009–11_ |
23 |
R67407200 |
PLASTIC FASTEN STRIP |
1 |
2011–11_ |
3 |
FT354.40C.119 |
HOLLOW SHORT BOLT |
2 |
2011–11_ |
4 |
FT404.40F.020 |
LEFT STEEL OIL PIPE ASSEMBLY |
1 |
2004–01_ |
136
137
FT404.40F.001–2 40.2–;ᅂუገၠጺׯ–2(Ⴤ)
Քࡽ No. |
پࡽ Code |
ఁ Detcription |
ຕଉ Ruantity |
Ԣጀ Renark |
4 5 6 7 8
9 9 |
FT404.40F.020a FT404.40F.111 GBT6170–M6–A2L GBT93–6–A0P FT304.40L.121
GBT5783–M6x25–A2L GBT5783–M6x25–A2L |
LEFT STEEL OIL PIPE ASSEMBLY OIL PIPE BRACKET NUT SPRING WASHER DOUBLE–HOLE PIPE CLIP
BOLT BOLT |
1 1 2 2 4
2 2 |
2009–11_ 2011–11_ 2011–11_ 2011–11_ 2011–11_
2011–11_ 2011–11_ |
138
139
