Description

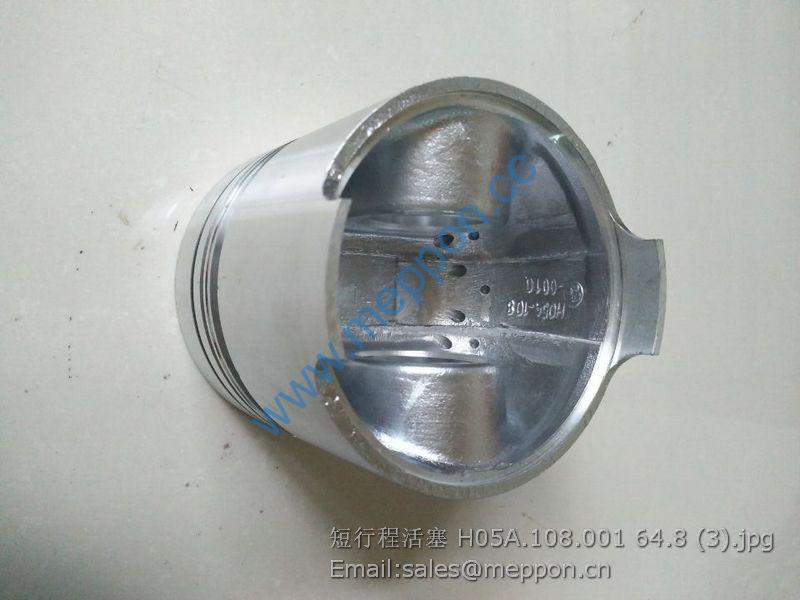

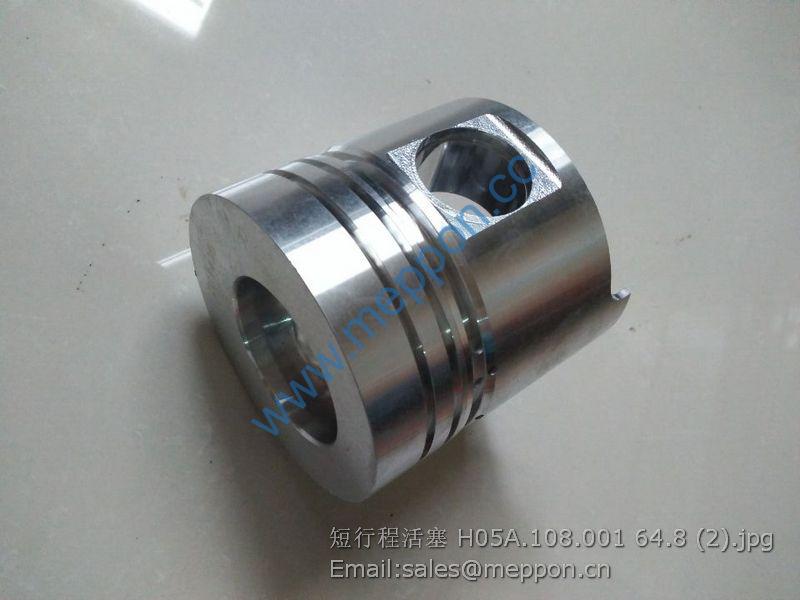

H05A.108.001 PISTON QUANCHAI TIANLI PARTS

TB450.485A Battery Installation Assembly 1
1 GBT 6170-M8-A2L Nut 2
2 GBT 93-8-A0P Washer 2
3 GBT 97.1-8-A0P Washer 2
4 TG1204.485-02 Battery press plate 1
5 TB400.485A.2 Battery bonding 1
6 TB400.485A.1 Power source wire assembly 1
7 FT450.48.010 Maintenance free lead acid battery 1
8 FT65.48.095 Harness fixing clamp (1) 1
9 TB450.485.1 Battery shock absorbing mat 2
10 TG1204.485-01 Battery U-shape pull rod 1

TC02487010000K Compound instrument assembly 1
1 TC02487010000K Compound instrument assembly 1

TB550.489 Preheating device assembly 1
1 TB550.489.1 Preheating wire assembly 1

A 发动机配套部分
1 TD800.11H 空气滤清系总成 2
2 TD800.131F 冷却系总成 4
3 TD800.132A 水箱垫板安装总成 6
4 TD800.201 手油门总成 8
5 TA700.202 脚油门总成 10
6 TD800.203C 拉线总成 12
7 TD900.22B 排气系总成 14
B 传动系部分
8 FT800.21C.001 离合器总成 16
9 FT800A.21C.002 离合器操纵总成 -1 18
10 FT800A.21C.002 离合器操纵总成 -2 20
11 FT800A.21C.002 离合器操纵总成 -3 22
12 TD800A.371C 变速箱壳体总成 24
13 TD800A.372G 主副变速总成 -1 26
14 TD800A.372G 主副变速总成 -2 28
15 TD800A.372G 主副变速总成 -3 30
16 TD800A.372G 主副变速总成 -4 32
17 TD800A.373B 操纵机构总成 -1 34
18 TD800A.373B 操纵机构总成 -2 36
19 TD800A.373B 操纵机构总成 -3 38
20 TD800A.374B 爬行档机构总成 -1 40
21 TD800A.374B 爬行档机构总成 -2 42
22 TD804A.38 后桥箱总成 -1 44
23 TD804A.38 后桥箱总成 -2 46
24 TD804A.38 后桥箱总成 -3 48

25 TD804A.38 后桥箱总成 -4 50
26 TD804A.38 后桥箱总成 -5 52
27 FT800.39.001 左最终传动总成 54
28 FT800.39.002 右最终传动总成 56
29 TD800.411C 动力输出轴总成 58
30 TD800.412R 动力输出齿轮总成 -1 (001) 60
31 TD800.412R 动力输出齿轮总成 -2 (001) 62
32 TD800.413 动力输出操纵机构总成 64
33 TD800.414B 动力输出防护罩总成 66
34 TD904.421D 分动箱总成 -1 68
35 TD904.421D 分动箱总成 -2 70
36 TD904.421D 分动箱总成 -3 72
37 TD904.422C 分动箱传动轴及护罩总成 -1 74
38 TD904.422C 分动箱传动轴及护罩总成 -2 76
39 TD904.423 分动箱操纵总成 78
C 前桥（轴）部分
40 FT804A.31D.001 前桥总成 -1 80
41 FT804A.31D.001 前桥总成 -2 82
42 FT804A.31D.001 前桥总成 -3 84
43 FT804A.31D.001 前桥总成 -3（续） 86
44 FT804A.31D.001 前桥总成 -4 88
45 FT804A.31D.001 前桥总成 -5 90
46 TD804.312B 托架总成 92
47 TD800.313A 托架前体总成 94
D 行走系部分
48 TD824.32F 前驱动轮总成 96
49 FT820.34F.001 后驱动轮总成 98

50 TC05401030000K 转向器及转向盘总成 100
51 TC05402060000K 液压转向管路总成 -1 102
52 TC05402060000K 液压转向管路总成 -1 104
F 制动系部分
53 FT800A.43C.001 制动器总成 -1 106
54 FT800A.43C.001 制动器总成 -2 108
55 FT800A.43C.001 制动器总成 -3 110
56 FT800A.43C.001 制动器总成 -4 112
57 FT800A.43C.001 制动器总成 -5 114
58 FT800A.43C.001 制动器总成 -6 116
59 FT800A.43C.001 制动器总成 -7 118
G 液压悬挂及工作装置
60 TD800.53C 拖挂装置装配总成 120
61 TD800.55D 提升器装置总成 -1 122
62 TD800.55D 提升器装置总成 -1（续） 124
63 TD800.55D 提升器装置总成 -2 126
64 TD800.55D 提升器装置总成 -3 128
65 TD800.55D 提升器装置总成 -4 130
66 FT800.56.001a 悬挂机构总成 -1 132
67 FT800.56.001a 悬挂机构总成 -2 134
68 FT800.56.001a 悬挂机构总成 -3 136
69 TD800.57C 分配器装配总成 -1 138
70 TD800.57C 分配器装配总成 -2 140
71 TD800.57C 分配器装配总成 -3 142
72 TD800.57C 分配器装配总成 -24 144
73 TD924.581C 油泵油管滤油器总成 146

74 TD920.582B 多路阀油管总成 -1 148
75 TD920.582B 多路阀油管总成 -1（续） 150
76 TD920.582B 多路阀油管总成 -2 152
77 TD920.583A 单路液压输出总成 154
H 驾驶室、驾驶座、覆盖件等其他部分
78 FT800A.44.001 座椅安装总成 156
79 TD800.452J 地板总成 -1 144
80 TD800.452J 地板总成 -2 146
81 TD800.454E 操纵盖板总成 148
82 TD800.456A 仪表台装配总成 150
83 TD800.457 前连接装置总成 152
84 TD800.458A 后连接装置总成 154
85 FT800A.46.001 安全架总成 156
86 TD800.471A 机罩总成 -1 158
87 TD800.471A 机罩总成 -2 160
88 TD800.472B 机罩下围板总成 162
89 TD800.474B 机罩锁紧装置总成 164
90 TD800.475B 机罩密封装配总成 166
91 FT300.49.001 工具箱总成 168
92 TD800.501A 主油箱安装总成 170
93 TD800.502 副油箱安装总成 172
94 TD800.503C 进出油管总成 174
95 TA600.62 安全带安装总成 176
96 FT800.74B.001 前配重总成 -1 178
97 FT800.74B.001 前配重总成 -2 180
98 FT800.74B.002 前配重架总成 182
99 FT800.91B.001 后配重总成 184

100 TC05481010000K 发动机线束安装总成 200
101 TC05482010000K 车身线束安装总成 202
102 TC05483010000K 前灯线束安装总成 204
103 TC05484010000K 后灯线束安装总成 206
104 TD800.485A 蓄电池安装总成 208
105 TC07487020000K 组合仪表安装总成 210
