Description

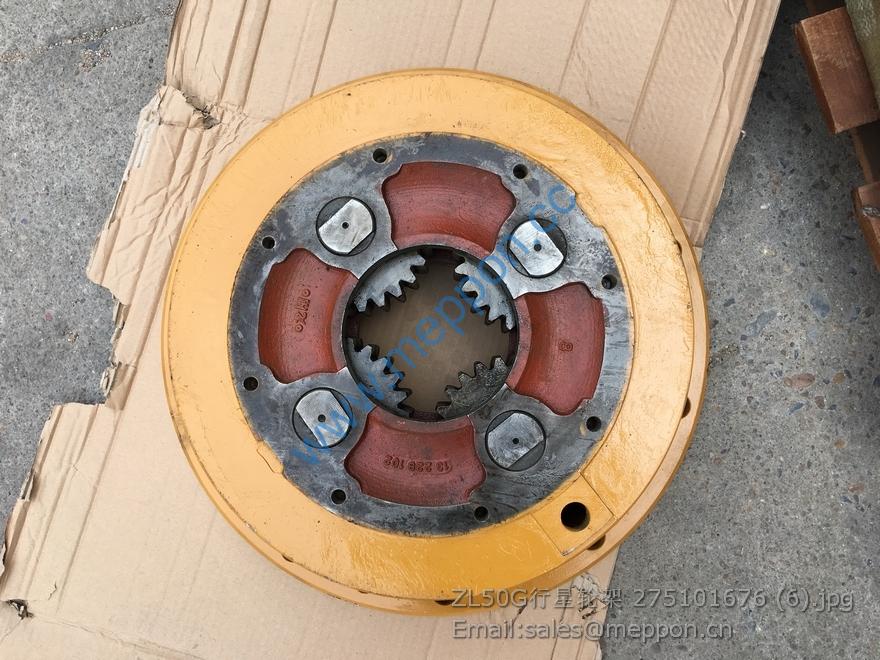

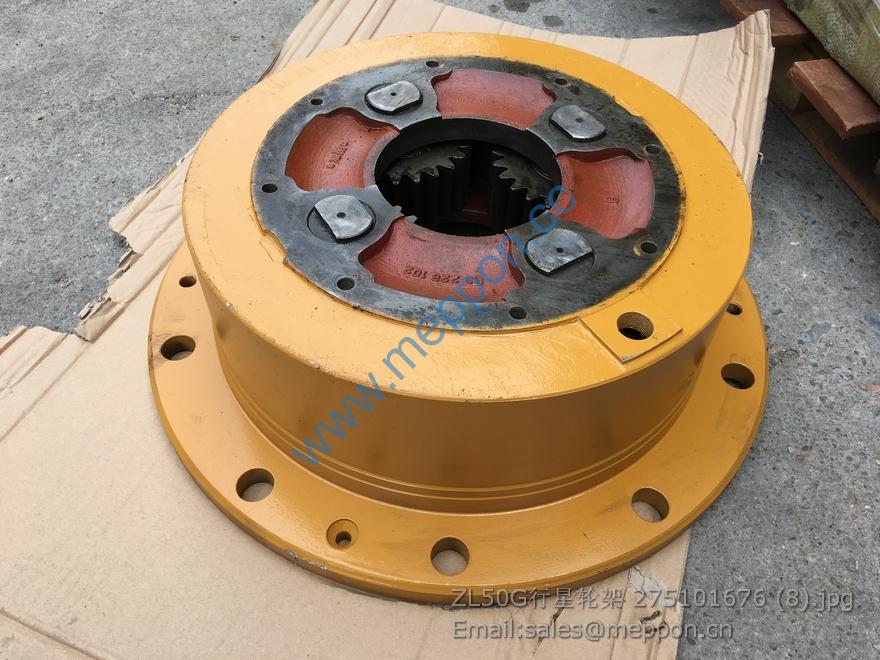

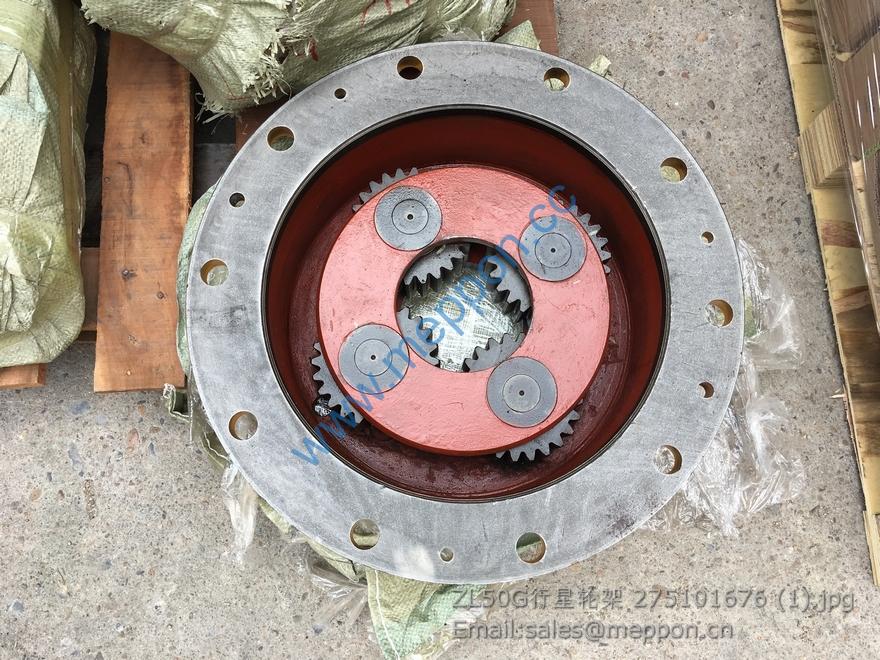

XCMG ZL50G planet carrier 275101676
后桥总成 2400010W3110
1 螺母 Q341B10 个 24
2 垫圈 Q40310 个 24
3 半轴 W3050-2403071 个 2
4 半轴油封 SF2025-2303010 个 2
5 轮毂轴承外螺母 1508F-2401052 个 2
6 轮毂轴承锁紧螺母锁片 212-2401055 个 2
7 轮毂轴承锁紧螺母 212-2401052 个 2
8 轮毂外轴承止推垫片 212-2401050 个 2
9 轮胎螺母左、右 Q30714/614 个 各5
10 轮毂 ZB1010-2-3103015 个 2
11 制动鼓 ZB1010-2-3501070 个 2
12 轮胎螺栓左/右 ZB1010-2-3103008/9 个 各5
13 轮毂内、外轴承 GB297-32209/YB2 个 4
14 轮毂内、外轴承止推环 212-3103024 个 4
15 轮毂内油封 212-3103038 个 2
16 半轴双头螺栓 1028E2A-2402063B 个 12
17 油封衬套 212-2401035 个 2
18 制动底板固定螺栓 212-3502201A 个 12
19 通气塞总成 212-2401070 个 1
20 放油塞 6450-2401026F 件 1
21 复合油塞垫片 6450-2401027B 个 2
22 后桥壳总成 W3050-2401010 个 1
23 双头螺栓-主减与桥壳 ZC6450-2401093B 个 8
双头螺栓-主减与桥壳 W3050-2401093 个 2
24 垫圈 Q40308 个 10
25 螺母 Q340B08 个 10
26 加油塞 6450-2401026C 件 1
2400000W3110-5.833后桥主减速器总成(W3070-2402010)明细
序号 零件名称 图号 单位 单机使用数量 备注
主减速器总成 W3070-2402010 个 1 速比5.833(6/35)
1 螺母－主动齿轮 1028E2A-2402066 个 1
2 主动齿轮法兰盘总成 760-2201100B 个 1
3 主齿油封总成 760-2402052 个 1
4 甩油环 760-2402037 个 1
5 主齿前轴承 GB297-32306（P6x级) 个 1
6 主齿外轴承调整垫片 760-2402031 个 4
7 主齿隔套 760-2402029 个 1
8 主减速器壳壳体 6450-2402011 个 1 序号8、9、10、13作为6450-2402011整体提供
9 调整螺母 6450-2402088 个 2 序号8、9、10、13作为6450-2402011整体提供
10 差速器轴承压盖 6450-2402143 个 2 序号8、9、10、13作为6450-2402011整体提供
11 调整螺母锁片 6450-2402089 个 2
12 螺栓组合件 Q150B0816 个 2
13 压盖螺栓 6450-2402142 个 4 序号8、9、10、13作为6450-2402011整体提供
14 轴承压盖螺栓防松锁片 6450-2402141 个 4
15 主动齿轮 121-2402017B 个 1 序号16、21成套提供
16 主齿内轴承调整垫片 760-2402046 个 按需
17 主齿后轴承 GB297-32307（P6x级) 个 1
18 差速器轴承 GB297-32210E 个 2
19 差壳连接螺栓 281450-F8#M10X1X32 个 10
20 被动齿轮(39) 121-2403061B 个 1 序号16、21成套提供
21 半轴齿轮垫片 760-2403032 个 2
22 半轴齿轮 760-2403050 个 2
23 圆柱销 Q5220850Z 个 1
24 差速器壳 6450-2403018Z 个 1
25 行星齿轮轴 760-2403060Z 个 1
26 行星齿轮 760-2403055 个 2
27 行星齿轮垫片 760-2403058 个 2
28 被齿螺栓锁片 6450-2403033A 个 5
29 螺母 Q341B10 个 10
250L/C-B1后桥制动器明细(五莲遨游)
序号 零件名称 图号 单位 单机使用数量 备注
制动器总成左 250L/C-B1-L 个 1
1 压簧盘 WZ38P4-3502017 个 4 不能提供配件
2 压簧 WZ38P4-3502016 个 2 不能提供配件
3 回位弹簧 TT1005-3501073/74 个 2
4 制动蹄带摩擦片总成 TT1005-3501050/60 付 1
5 手制动支承板 WZ38P4-7-3-3502013 个 1
6 塑性卡圈 250-3510704 个 1 不能提供配件
7 鞍形弹性垫圈 250-3510703 个 1 不能提供配件
8 手制动拉板左 SG250BL/C-B1-3502052 个 1
9 制动分泵总成(Φ22.22) 250L/C-B1-3502090 个 1
10 挡片 TT1005-3501016 个 1 不能提供配件
11 拉臂销轴 250BL／C-B1-3502053 个 1 不能提供配件
12 六角头螺栓 GB5783-86-M6X18 个 2 不能提供配件
13 拉杆 WZ38P4-3502015 个 2 不能提供配件
14 后左轮底板焊铆总成 250L/C-B1-3502030 个 1
15 间隙调整器总成 SG250B-3502110 个 1
16 扁簧 WZ38P4-3502014 个 1 不能提供配件
17 左驻车制动拉线总成 不能提供配件
制动器总成右 250L/C-B1 个 1
1 压簧盘 WZ38P4-3502017 个 4 不能提供配件
2 压簧 WZ38P4-3502016 个 2 不能提供配件
3 回位弹簧 TT1005-3501073/74 个 2
4 制动蹄带摩擦片总成 TT1005-3501050/60 付 1
5 手制动支承板 WZ38P4-7-3-3502013 个 1
6 塑性卡圈 250-3510704 个 1 不能提供配件
7 鞍形弹性垫圈 250-3510703 个 1 不能提供配件
8 手制动拉板右 SG250BL/C-B1-3502052 个 1
9 制动分泵总成(Φ22.22) 250L/C-B1-3502090 个 1
10 挡片 TT1005-3501016 个 1 不能提供配件
11 拉臂销轴 250BL／C-B1-3502053 个 1 不能提供配件
12 六角头螺栓 GB5783-86-M6X18 个 2 不能提供配件
13 拉杆 WZ38P4-3502015 个 2 不能提供配件
14 后右轮底板焊铆总成 250L/C-B1-3502040 个 1
15 间隙调整器总成 SG250B-3502110 个 1
16 扁簧 WZ38P4-3502014 个 1 不能提供配件
