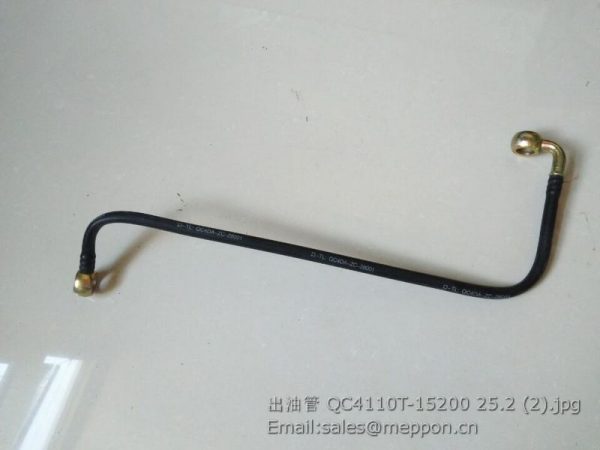

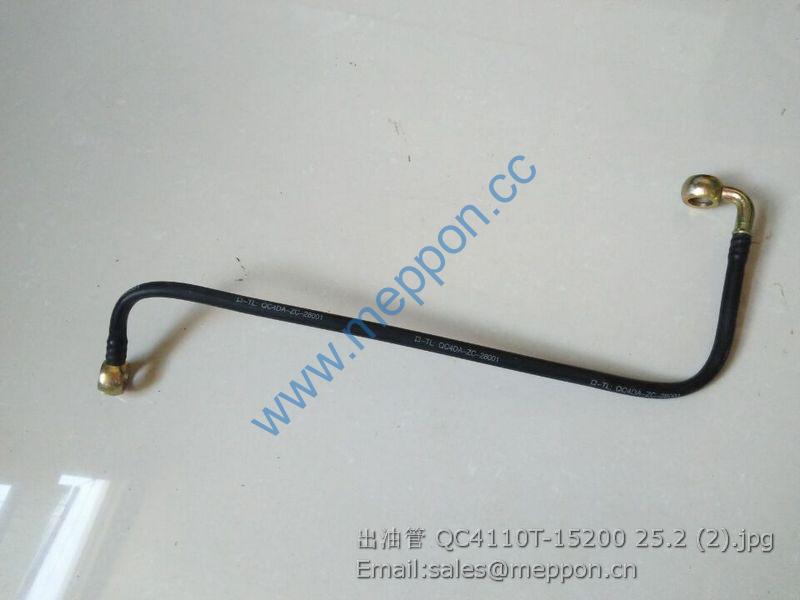

QC4110T-15200 OIL PIPE QUANCHAI

Description

QC4110T-15200 OIL PIPE QUANCHAI

TB504.551A Lifter assembling assy 1
1 FT300.55B.016c Breather assy 1
1.1 FT700.55D.136 Breather cover 1
1.2 GBT 893.1-26 Hole circlip 1
1.3 FT650.40.167 Base plate 2
1.4 FT700.55D.109 Breather filter element 1
1.5 FT300.55B.164 Respirator bracket 1
1.6 FT300.55B.027A Connecting pipe weldment, breather 1
2 GBT 5783-M10X20-8.8-A3L Hex head bolt 2
3 GBT 97.1-10-A0P Flat washer 4
4 GBT 93-10-A0P Standard spring washer 2
5 GBT 6170-M10-8-A3L Hexagon nut , Style 1 2
6 GBT 5783-M8X30-10.9-A2L Hex head bolt 2
7 Q67512 Worm driven hose hoop, type A 2
8 FT300.55B.169 Connecting hose 2, respirator 1
9 TA700.55A.7 Oil filler plug assembly 1
9.1 TA700.55A.7-01 Oil filler screw cap 1
9.2 TA700.55A.7-02 Rubber mat 1
10 GBT 70.1-M8X25-8.8-A2L Hexagon socket head cap screw 2
11 GBT 93-8-A0P Standard spring washer 2
12 FT300.55B.026 Oil filler pipe weldment 1
13 GBT 3452.1-32.5X1.80G Hydraulic and pneumatic O-ring 1
14 FT300.55B.022a Dipstick cluster 1
15 SPL-CO-M12-10-F3 Hex flange nut 2
16 TB404.312B-01 Washer 7
17 GBT 899-M12X100-10.9-A2L Stud 2
18 FT300.55B.136 Bolt M12X235 4
19 FT300.55B.121a Delivery pipe nut 1
20 JBT 982-22 Combined seal gasket 3
21 FT300.55B.024 Drain pipe welding assembly 1
22 FT300.58.101 Hollow bolt 1
23 GBT 5783-M12X40-10.9-A3L Hex head bolt 3

24 TB504.551A.1a Lifter assy 1
25 GBT 16674.1-M12X35-10.9-A2L Hexagon flange bolt 4
26 GBT 3452.1-103X2.65G Rubber O-ring 1
27 TB300.55-02 Washer 2

TB504.551A Lifter assembling assy 1
TB504.551A.1a Lifter assy 1
1 TB504.551B.1.1 Distributor control mechanism assembly 1
2 TB504.551A.1-01 Lifter shell 1
3 FT300.55B.120a Hydraulic output pipe joint 1
4 GBT 3452.1-12.5X2.65G Hydraulic and pneumatic O-ring 1
5 FT300.55B.121a Delivery pipe nut 1

TB504.551A Lifter assembling assy 1
TB504.551A.1a Lifter assy 1
TB504.551B.1.1 Distributor control mechanism assembly 1
1 TB504.551.1.1.4 Eccentric wheel welding assembly, force adjustment 1
2 GBT 3452.1-6.90X1.80G Hydraulic and pneumatic O-ring 1
3 TB504.551.1.1.3 Eccentric wheel welding assembly, position adjustment 1
4 GBT 3452.1-17.0X1.80G Hydraulic and pneumatic O-ring 1
5 GBT 3452.1-41.2X3.55G Hydraulic and pneumatic O-ring 1
6 GBT 1099.1-3X5X13 Woodruff key 1
7 GBT 1099.1-2.5X3.7X10 Woodruff key 1
8 TB504.551.1.1-04 Spacer bush 2
9 GBT 898-M10X65-A2L Stud 2
10 GBT 93-10-A0P Standard spring washer 2
11 GBT 6170-M10-A3L Hexagon nut , Style 1 2
12 TB504.551.1.1-01 Support 1
13 TB504.551B.1.1-01 Sector plate, force adjustment 1
14 GBT 62-M6-A2L Butterfly nut 2
15 TB504.551.1.1.2 Rocker-arm weldment, force adjustment 1
16 TB504.551.1.1.1 Rocker-arm weldment, position adjustment 1
17 TB504.551B.1.1-02 Sector plate, position adjustment 1

TB504.552C Lifter control mechanism assembly 1
1 TB504.552A-05 Mark, position adjustment 1
2 TB504.552A-04 Mark, force adjustment 1
3 TB504.552-04 Handle head 2
4 GBT 62-M5-A2L Butterfly nut 2
5 GBT 93-5-A0P Standard spring washer 2
6 TB504.552-03 Position-limit plate 2
7 TB504.552.5 Position-limit bolt weldment 2
8 TB504.552A-02B Dust boot 1
9 GBT 68-M4X10-A2L Slotted countersunk head screw 2
10 GBT 95-8-A0P Flat washer 4
11 GBT 91-2X16-A0P Split pin 4
12 GBT 894.1-18 Circlip for shaft 2
13 TB504.552A-03 Nylon washer 1
14 TB504.552A.3A Connecting rod weldment 1
15 TB504.552A.2B Left control press-fit, lifter 1
15.1 TB504.552A.2b.1 Left control weldment, lifter 1
15.2 TB504.552A.1-01 Nylon spacer bush 1
16 TB504.552A.1B Right control press-fit, lifter 1
16.1 TB504.552A.1b.1 Right control weldment, lifter 1
16.2 TB504.552A.1-01 Nylon spacer bush 1
17 TB504.552A-01 Revolving shaft 1
18 GBT 5783-M8X35-8.8-A2L Hex head bolt 2
19 GBT 93-8-A0P Standard spring washer 2
20 GBT 97.1-8-A0P Flat washer 2
21 TB504.552C.3A Connecting rod weldment 1
22 GBT 68-M6X16-4.8-A2L Slotted countersunk head screw 4
23 TB504.552A-06 Pressing plate, dust cover 1

FT500A.56B.001 Suspension mechanism assembly 1
1 GBT 898-AM16-M16X1.5X45-10.9-A3L Stud 6
2 FT300.56B.014 Support welded unit, right lower link 1
3 FT300.56B.015 Left lower link support welded unit 1
4 SPL-CO-M16X1.5-10-F3 Hex flange nut 6
5 FT300.56A.102 Connecting pin, position-limit link 2
6 FT300.56A.019 Bracket welded unit, right position-limit link 1
7 GBT 16674.1-M16X40-10.9-A3L Hexagon flange bolt 10
8 GBT 91-5X32-A0P Split pin 6
9 GBT 882-B18X55-A0P Axis pin 2
10 FT300.56A.103 Bushing 4
11 FT300.56A.016a Position-limit link assembly 2
11.1 FT300.56A.023 Lockpin combination, position-limit link 1
11.2 FT300.56A.161 Adjusting screw, position-limit link 1
11.3 GBT 6170-M22-A3L Nut 1
11.4 FT300.56A.022a Telescopic pipe welded unit 1
11.5 FT300.56A.021a Telescopic link ball assembly 1
12 GBT 91-4X36-A0P Pin 4
13 GBT 6178-M20-8-A9L Nut 4
14 GBT 97.1-20-A0P Washer 2
15 FT300.56A.110a Rear connecting pin, position-limit link 2
16 FT500A.56.012 Lower link assembly 2
17 FT300.56A.111a Circular plate 2
18 FT300.56A.017 Left position-limit link bracket welded unit 1
