Description

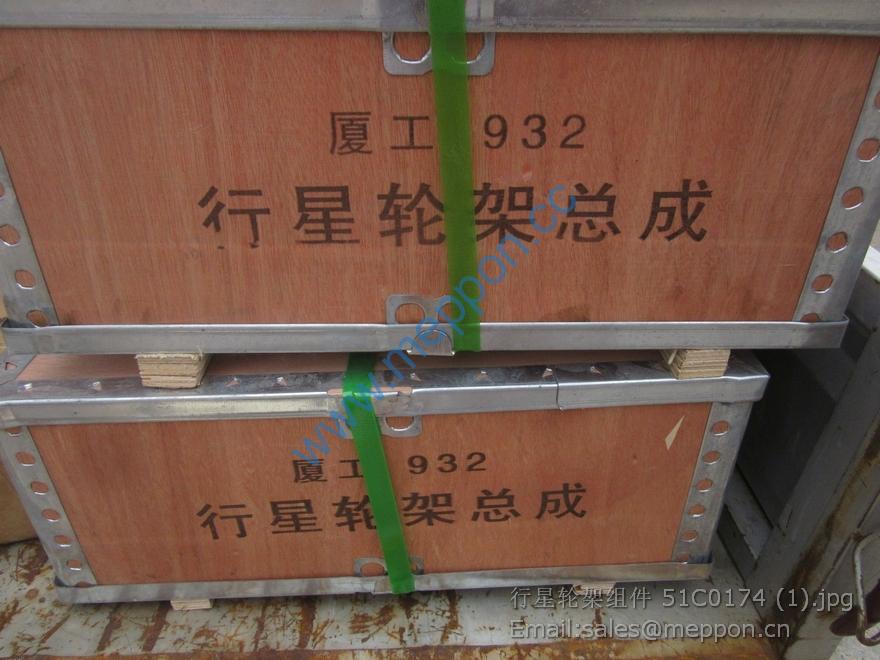

51C0174 PLANET CARRIER XGMA

ZL50E1503T46 车架线束 Bodywork Wiring
QD-271 起动机 Starting motor
JD26C 起动继电器 Starting additional relay
JFZ2242 交流发电机 Alternator
24V 电磁阀 A ether jet valve
24V 停机电磁阀 Shutdown valve
WG-2 发动机水温传感器 Water Temp. Sensor
WG-2 变矩器油温传感器 Oil Temp. Sensor
RG-4 燃油油位传感器 Fuel level sensor
CG 70W 后大灯 Rear Light
CG 21W 前转向灯 Front turn light
CG 21W 后转向灯 Rear turn light
8W 前小灯 Front small Light
2W/24V 仪表内装灯 Gauge Light in side
CG 70W 前照灯 Front light
8W 后尾灯 Rear small light
21W/24V 制动灯 Braking Light

9108-00064 尼龙管 OD10X1.25 4 米
2
3521-00103 衬套 CT7.5 4 件
3521-00113 软管用卡套 KT10 6112HB 4 件
3506-00932 卡套式管接头 4 件
3 3521-00278 直通接头 3500018 1 件
4 4620-01664 球阀 Q11F-16T DN10 2 件
5 4620-01661 内接头 DN10 Z3/8-Z3/8 1 件
6 4401-00097 调压阀 BR-3000 1 件
7 4303-00196 三通接头体 2XZ3/8-M16X1.5 1 件
8 4303-00199 水箱 1 件
9 4303-00218 直角快插接头 PL16-04(R1/2) 2 件
10 9108-00135 PU 透明管 Φ16X2 0.48 米
11
9401-03031 QC/T619-1999 B 型环箍 45 2 件
4300-00437 胶管 φ32X4 0.9 米
12 9401-03605 GB/T12241-89 安全阀 1/2″ A27H-10C 1 件
13 3521-00273 直角接头 M16X1.5-Z3/8 1 件
14 4300-00439 胶管 1″X4 5 米
15 4303-00217 竹节接头 DN20 2 件
16 9401-03569 GB/T12220-1989 球阀 Q11-16T DN20 2 件
17
9401-01841 GB3289.26-1982 内接头 3/4″ 2 件
9401-03885 GB/T3287-2000 异径外接头 DN25-DN20 1 件

4303-00208 出水管 1 件
19
4303-00216 进水管 1 件
9401-03909 GB/T3287-2000 内丝三通 25-1″ 1 件
20
9401-01918 球阀 Q11F-16T DN25 1 件
9401-03916 GB/T3287-2000 内接头 25-1“ 1 件
9401-03915 GB/T3287-2000 中小异径三通 25X20-1 1 件
21 9401-03915 GB/T3287-2000 中小异径三通 25X20-1 1
22 4300-00480 水管 10 1
23 9401-03911 GB/T3287-2000 异径外接头 20X15 1
24 9401-03909 GB/T3287-2000 内丝三通 25-1″ 1

25
4606-02140 橡胶座 1
4606-02139 U 型螺栓 2
9401-03761 GB/T8464-1998 球阀 DN15 2
26 4303-00189 左安装架 1

部
件
名
称
4303-00188 右安装架 1
ZH035-4300-01 水路系统总成 1
序
号
代号 名 称
部
件
名
称
ZH035
-4300-
01
27 9401-00596 喉箍 φ32 序号 代号
28 4300-00437 胶管 φ32X4 2
29 9401-03031 QC/T619-1999 B 型环箍 45 1
30 4303-00045 透明管 Φ25X2 2
31 4303-00182 水箱 1

4300-00425 消防栓接头 KY50 1
33 9401-03884 GB/T3287-2000 内外螺纹 DN25-DN50 1
34 9401-01918 球阀 Q11F-16T DN25 1
35 4300-00477 水管 7 1
36 4300-00443 水管 1
37 4300-00455 橡胶垫 1

38
4300-00447 卡子 3
9401-01337 GB/T6170-2000 螺母 M6-Ep.Zn 3
9401-01770 GB/T97.1-2002 垫圈 6-Ep.Zn 3
9401-01694 GB/T93-1987 垫圈 6-Ep.Zn 3
9401-01152 GB/T5783-2000 螺栓 M6X30-Ep.Zn 3
9401-03522 GB3289.2-82 弯头 DN15 3

39
9401-03761 GB/T8464-1998 球阀 DN15 3
4300-00426 胶管 1/2″X4 L=5M 3
40 4300-00436 单端外丝接头 1/2 1

4300-00430 锥形水嘴 1
组合为
高压水
枪
9401-03761 GB/T8464-1998 球阀 DN15 1
