Description

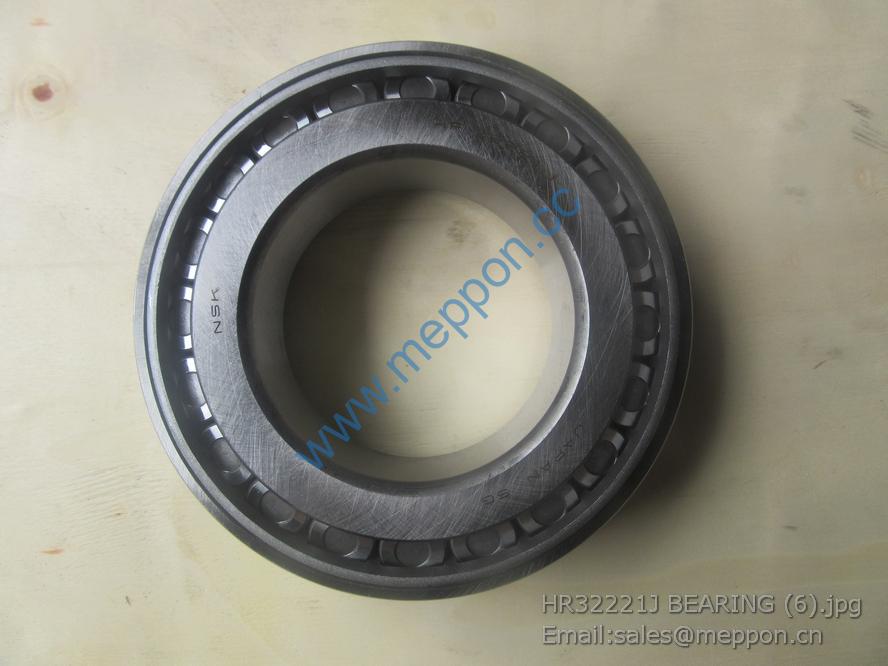

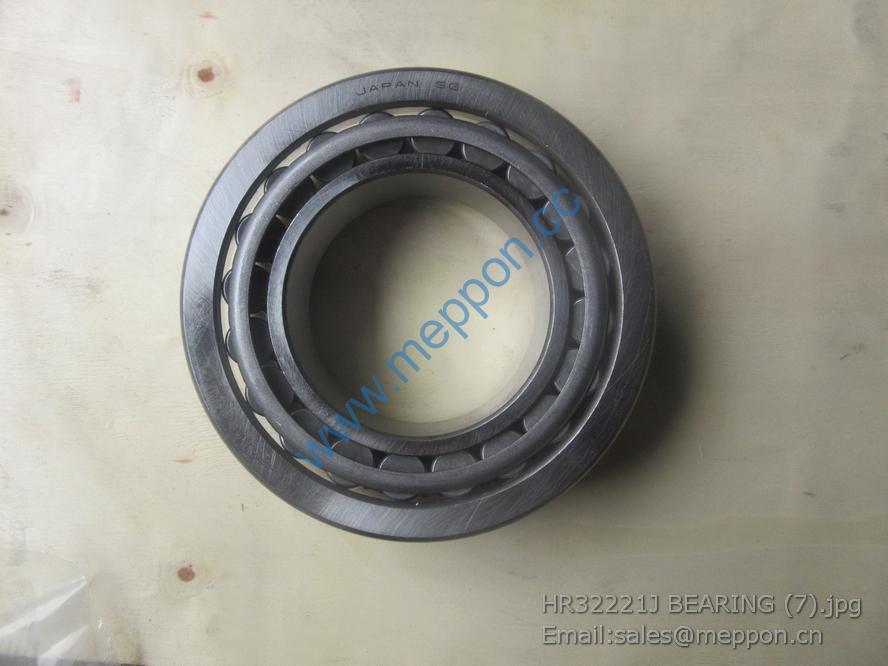

4021000037 bearing 32221 23B0010 B-G002970-00024 2907002025013

1 GB/T5782-2000 六角头螺栓
M12伊32 Bolt M12伊32 8
2 GB/T93-1987 弹簧垫圈 12 Spring washer 12 10
3 490B-13001A 飞轮壳 Flywheel housing 1
4 GB/T5783-2000 六角头螺栓
M10伊25 Bolt M10伊25 8
5 GB/T93-1987 弹簧垫圈 6 Spring washer 2
6 GB/T67-2000 开槽盘头螺钉
M6伊10 Screw M6伊10 2
7 GB/T120-2000 圆柱销 A10伊25 Pin A10伊25 2
8 GB/T5782-2000 六角头螺栓
M12伊45 Bolt M12伊45 2
9 490B-13003 观察孔盖板 Cover,inspection hole 1
10 GB/T848-1985 小垫圈 12 Washer 12 8
11 GB/T5782-2000 六角头螺栓
M12伊30 Bolt M12伊30 2
12 油封王
100伊125伊12 Oil seal 100伊125伊12 1
13 490B-01024A 后油封座 Oil seal seat 1
14 490B-01025 后油封座垫片 Gasket 1
15 490B-01009 堵塞 58 Plug 1
16 490B-01008 后凸轮轴衬套 Bushing 1
17 490B-01022 下止推片 Lower thrust bushing 2
18 490B-01026 上止推片 Upper thrust bushing 2
19 490B-01019A 主轴承螺栓 Bolt 10
21 490B-01023 后主轴承盖 Rear main bearing cover 1
22 490B-01033 主轴瓦下瓦 Lower half,ain bearing 5
23 490B-01034 主轴瓦上瓦 Upper half,main bearing 5
24 490B-01027 堵塞 Plug 1

25 490B-01032 主轴承盖 Main bearing cover 4
26 490B-01001 机体 Cylinder body 1
27 GB/T119窑2-2000 圆柱销 B8伊20 Pin B8伊20 2
28 GB/T119窑2-2000 圆柱销 B10伊24 Pin B10伊24 2
29 490B-01080 碗形塞片 15 Plug 15 2
30 490B-01029 螺塞 R讙讈 Plug R讙讈 6
31 490B-01079 碗形塞片 40 Plug 40 4
32 490B-01071 机油滤座垫片 Gasket 1
33 490B-01072 机油滤座垫板 Oil filter back plate 1
34 490B-01073 机油滤清器垫片 Gasket 1
35 490B-01076B 柴油滤清器垫板 Fuel filter back plate 1
36 GB/T93-1987 弹簧垫圈 10 Spring washer 10 15
37 GB/T5783-2000 六角头螺栓 M10伊22 Bolt M10伊22 2
38 490B-01002A
490B-01003A
气缸盖螺栓 ( 甲 ) 气缸盖螺栓 ( 乙 )
Bolt
Bolt
14
4
40 490B-01005 气缸套 Cylinder liner 4
41 490B-01006 气缸套水封圈 Water seal ring 8
42 490B-01007 凸轮轴衬套 Camshaft bushing 2
43 490B-01012 进水管垫片 Gasket 1
44 490B-01011 进水管 Water pipe 1
45 GB/T5783-2000 六角头螺栓 M8伊25 Bolt M8伊25
46 GB/T91-2000 开口销 1伊12 Pin 1伊12 1
47 485-01103 放水阀阀芯 Drain cock core 1
48 485-01101 放水阀手柄 Drain cock handle 1

49 485-01102 阀体 Cock body 1
50 GB/T97窑1-1985 垫圈 Washer 2
51 485-01104 弹簧 Spring 1
52 490BPG-15200 前支架 ( 左 ) Front bracket(left) 1
53 490BPG-15100A 前支架 ( 右 ) Front bracket(right) 1

1 490B-03018 碗形塞片 12 Plug 12 2
2 GB/T894窑1-1986 挡圈 20 Snap ring 20 2
3 GB/T848-1985 垫圈 20 Washer 20 8
4 490B-03212A 气门摇臂衬套 Valve rocker arm bushing 8
5 GB/T6171-2000 六角螺母 M8伊1 Nut M8伊1 8
6 490B-03201 气门间隙调整螺钉 Adjusting screw for valve
clearance 8
7 490B-03211A 气门摇臂 Valve rocker arm 8
8 490B-03202 气门摇臂轴支座 Seat 4
9 490B-03203 气门摇臂轴弹簧 Spring 3
10 490B-03204 气门摇臂轴 Shaft 1
11 GB/T5783-2000 六角头螺栓 M8伊18 Bolt M8伊18 9
12 GB/T93-1987 弹簧垫圈 8 Spring washer 17
13 GB/T97窑1-1985 平垫圈 8 Washer 8 2
14 GB/T1096-1979 平键 C8伊32 Key C8伊32 1
15 490B-06003 气门推杆 Push rod 8
16 490B-06002 气门挺柱 Push tappet 8
17 GB/T5782-2000 六角头螺栓 M12伊45 Bolt M12伊45 1
18 GB/T93-1987 弹簧垫圈 12 Spring washer 12 1
19 490B-02011 凸轮轴正时齿轮压板 Stopping plate for
camshaft timing gear 1
20 490B-02008 凸轮轴止推板 Thrust plate for camshaft 1
21 495B-06001 凸轮轴 Camshaft 1
22 490B-03006 气门锁夹 Split valve retainer 16
23 490B-03007 气门弹簧上座 Valve spring seat,upper 8
24 490B-03005 气门内弹簧 Valve spring,inner 8

25 490B-03004 气门外弹簧 Valve spring,outer 8
26 490B-03011 气门弹簧下座 Lower seat,valve spring 8
27 490B-03015 排气门 Exhaust valve 4
28 490B-03014 进气门 Intake valve 4
29 GB/T5783-2000 六角头螺栓 M8伊20 Bolt M8伊20 4
30 GB/T93-1987 弹簧垫圈 8 Spring washer 8 17
31 490B-03012 后端盖 Rear cover 1
32 490B-03013 后端盖垫片 Gasket 1
33 GB/T56-1988 六角螺母 M8 Nut M8 8
34 GB/T899-1988 双头螺柱
AM8-M8伊50 Stud AM8-M8伊50 8
35 490B-03101 气缸盖 Cylinder head 1
36 490B-03102 气门导管 Valve guide 8
37 GB/T923-1988 盖形螺母 M8 Nut M8 4
38 490B-03001A 气门摇臂支座螺柱 Bolt 4
39 GB/T6170-2000 六角螺母 M10 Nut M10 4
40 GB/T93-1987 弹簧垫圈 10 Spring washer 10 4
41 GB/T97窑1-1985 平垫圈 10 Washer 10 4
42 490B-03003 排气管衬垫 Gasket 4
43 GB/T899-1988 双头螺柱
AM8-M8伊25 Stud AM8-M8伊25 8
44 GB/T6170-2000 六角螺母 M8 Nut M8 8
45 490B-03103 堵塞 Plug 1
46 490B-43005 节温器壳垫片 Thermostat gasket 1
47 GB/T5783-2000 六角头螺栓 M8伊25 Bolt M8伊25 3
48 GB/T97窑1-1985 垫圈 8 Washer 8 7

49 490B-43001 节温器盖 Thermostat cover 1
50 490B-43003 节温器盖垫片 Thermostat cover gasket 1
51 490B-43002 节温器 Thermostat 1
52 490B-01074 接管 Pipe 1
53 490B-43007 小循环水管 Water pipe 1
54 490B-43008 螺塞 NPT3/8 Plug NPT3/8 1
55 GB/T5782-2000 六角头螺栓 M8伊35 Bolt M8伊35 4
56 490B-43101-1 节温器壳 Thermostat housing 1
57 490B-43009 水温感应塞 Water temperature transducer 1
58 490B-03108 排气门座 Exhaust valve seat 4
59 490B-03107 进气门座 Intake valve seat 4
60 490B-03009A 吊耳 Hoisting bracket 1
61 490B-01078 碗形塞片 30 Pulg 30 4
62 490B-08001 排气管 Exhaust pipe 1
63 490B-01004 气缸盖衬垫 Gasket 1
64 490B-03109 喷油器套管 Sleeve tube 4
65 490B-09003-7 进气接管 Connecting pipe 1
66 490B-09002 进气管 Intake pipe 1
67 490B-54000 空气加热器 Air heater
