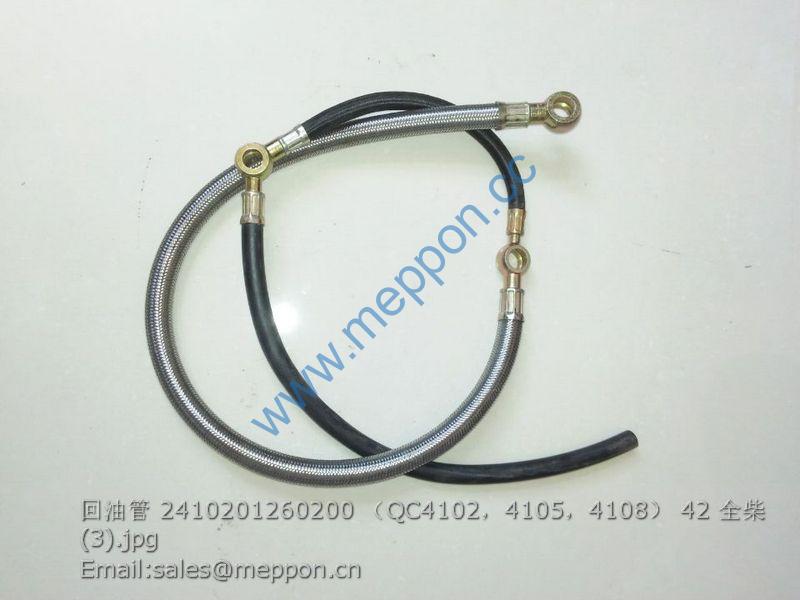

2410201260200 QC4102 QC4105 QC4108 OIL RETURN PIPE QUANCHAI

Description

2410201260200 QC4102 QC4105 QC4108 OIL RETURN PIPE QUANCHAI

TG1204.36D Drive shaft assembly 1
1 TG1204.36D.1 Universal joint and drive shaft assembly 1
1.1 SPL6177.1-M12-10-F3 Hexagon nut with flange 2
1.2 GBT5782-M12X60-10.9-A2L Bolt 2
1.3 JBT7940.1-M10X1 Straight-through type forced filling oil cup 2
1.4 TG1204.36D.1-01 Spline bushing, input shaft 1
1.5 Q72240 Bowl plug 1
1.6 TG1204.36D.1.1 Universal joint and drive shaft 1
1.7 GBT5783-M12X35-10.9-A3L Hex head bolt 4
1.8 TG1204.36D.1-02 Spline bushing, flange plate 1
1.9 SPL6175PT-M12X1.75-10F3 Hex self-locking nut, Spiralock style 2 4
2 TD800.311C.1-01 Dust cap, oil cup 2
3 TG1204.36D.2 Front protecting cover weldment, drive shaft 1
4 GBT97.1-10-A0P Flat washer 4
5 GBT93-10-A0P Washer 4
6 GBT5783-M10X25-8.8-A3L Hex head bolt 2
7 TG1204.36D-01 Rear protecting cover, drive shaft 1
8 GBT5783-M10X20-8.8-A3L Hex head bolt 2

TG1204.371D Gearbox housing assembly 1
1 GBT5783-M14X55-10.9-A3L Bolt 7
2 GBT93-14-A0P Washer 7
3 FT800.37.198 Release fork shaft liner 4
4 GBT119.1-16m6X28-A0P Pin 2
5 GBT70.1-M16X55-10.9 Screw 2
6 GBT93-16-A0P Washer 10
7 GBT5782-M16X130-10.9-A3L Bolt 2
8 TG1204.371B-04 Stud 1
9 GBT5783-M16X70-10.9-A3L Bolt 3
10 TG1204.371B-03a Gearbox body 1
11 GBT899-AM16-M16X1.5X45-10.9-A3L Stud 2
12 GBT5783-M20X40-8.8-A3L Bolt 4
13 GBT6176-M16X1.5-8-A3L Nut 3
14 FT800.38.014 Screw plug assembly 1
14.1 GBT5781-M10X25-Zn.D Bolt 1
14.2 GBT93-10 Washer 1
14.3 FT800.38.144 Magnet press washer 2
14.4 FT800.38.145 Aluminum sleeve 1
14.5 FT800.38.143 Magnet 1
14.6 JBT982-77-36 Washer 1
14.7 FT800.38.141 Screw plug 1
15 GBT93-20-A0P Washer 4
16 GBT5783-M10X25-A3L Bolt 6
17 GBT93-10-A0P Washer 6
18 TG1204.371B-05 Bottom observe hole cover 1
19 GBT91-5X40-A0P Pin 2

TG1254.372 Gearbox main & assistant gear assembly 1
1 GBT5783-M12X30-10.9-A3L Bolt 9
2 GBT93-12-AOP Washer 9
3 TG1204.372-01a Bearing gland 1
4 GBT9877.1-FB60X80X8F Oil seal 2
5 FT800.37.172 Adjusting washer On demand
6 GBT297-32212 Bearing 1
7 TG1254.372.1 Input shaft assembly 1
7.1 TG1254.372.1-01 Input shaft 1
7.2 FT800.37.112 Input shaft sleeve 1
8 FT800.37.113 Input shaft oil seal 1
9 GBT297-30310 Bearing 3
10 TG1204.372-03 Bearing retainer ring 1
11 GBT894.1-50 Retainer ring 1
12 TG1204.372-10 Output shaft 1
13 TG1204.372A-04 Ⅳ driven gear 1
14 TG1204.372-05 Output shaft spacer bush 2
15 TG1204.372A-06 Ⅲ driven gear 1
16 TG1204.372A-07 Ⅱ driven gear 1
17 TG1204.372A-08 Ⅰ driven gear 1
18 TG1204.372-09 Taper roller bearing 1
19 TG1204.372-02 PTO connecting front shaft 1
20 GBT3452.1-41.2X5.30G O-ring 1
21 TG1204.372-29 Idler shaft 1
22 TG1204.372-30 Long spacing sleeve of middle shaft 1
23 TG1204.372A.3 Idle wheel 1
23.1 GBT283-NJ208 Bearing 2
23.2 GBT893.1-80 Retainer ring 1
23.3 TG1204.372A.3-01 Idler shaft 1
24 TG1204.372-31 Short spacing sleeve of middle shaft 1
25 GBT91-5X40-A0P Pin 1

TG1254.372 Gearbox main & assistant gear assembly 1
1 TG1204.372B-01 Middle shaft end cover 1
2 TG1204.372-15 Middle shaft 1
3 TG1204.372-27 Taper roller bearing 32014 1
4 TG1204.372-16 Middle shaft retainer ring Ⅱ 3
5 QLWZB120-KK 63 73 49ZW Needle roller bearing 1
6 TG1204.372-26 Bush Ⅲ 1
7 TG1204.372A-25 Ⅰ driving gear 1
8 TG1204.372.2 Synchronizer assembly 3
9 QLWZB120-K 63 73 42ZW Needle roller bearing 1
10 TG1204.372-24 Bush Ⅱ 1
11 TG1204.372A-23 Ⅱ driving gear 1
12 QLWZB120-K 63 73 37ZW Needle roller bearing 4
13 TG1204.372-17 Bush Ⅰ 4
14 TG1204.372A-22 Ⅲ driving gear 1
15 TG1204.372A-21 Ⅳ driving gear 1
16 TG1204.372-20 Middle shaft spacer bush 1
17 TG1204.372A-19 Driven gear, reverse 1
18 TG1254.372-01 Driven gear , forward 1
19 GBT297-30310 Bearing 1
20 TG1204.372-14 Middle shaft retainer ring Ⅰ 1
21 TG1204.372-13 Locking nut 1
22 FT800.37.172 Adjusting washer On demand

TG1654.373C Gearbox control mechanism assembly 1
1 GBT879.1-5X32 Spring column pin 6
2 GBT879.1-8X32 Spring column pin 6
3 TG1204.373-07 Shift head 2
4 TG1204.373-06 Ⅲ – Ⅳ gear shift fork shaft 1
5 TG1204.373-01 Ⅲ – Ⅳ gear shift lever 1
6 FT800.37.177 Interlock pin 1
7 TG1204.373-02 Ⅰ – Ⅱ gear shift lever 1
8 TG1204.373-05 Ⅰ – Ⅱ gear shift fork shaft 1
9 TG1204.373-04 Shuttle gear shift lever 1
10 TG1654.373B-01 Shuttle gear shift fork shaft 1
11 TG1204.373-09 Middle shift fork shaft 1
12 TG1204.373-08 Main gearshift fork 3
13 GBT5783-M10X30-A3L Hex bolt 12
14 GBT93-10-A0P Standard spring washer 12
15 TG1204.373-10 Column pin 3
16 FT800.37.139 Spring 3
17 GBT308-10-G100-b Steel ball 3
18 Q72214 Bowl-shape plug piece 1
19 TG1654.373B-02 Shift head 1

TG1654.373C Gearbox control mechanism assembly 1
TG1654.373B.1 Shuttle gearshift control assembly 1
1 TD950.373.2.7 Handle ball assembly 1
2 GBT6172.1-M10-A3L Hex thin nut 1
3 TG1654.373B.1.1 Shuttle gearshift control assembly 1
4 GBT894.2-20 Circlip for shaft 1
5 TG1654.373B.1-01 Pin shaft 2
6 TG1654.373B.1.2 Shuttle gearshift soft shaft unit 1
7 GBT97.1-8-A0P Flat washer 2
8 GBT91-3.2X20-A0P Cotter pin 2
9 FT800A.48L.101 Ring through harness (1) 1
10 TG1654.373B.1-02 Dustproof cover 1
11 TG1654.373B.1-04 Rocker arm 1
12 GBT3452.1-17.0X1.80G Hydraulic pneumatic O-ring 1
13 GBT879.1-8X35 Spring column pin 1
14 GBT879.1-5X32 Spring column pin 1
15 TG1654.373B.1.5 Revolving shaft weldment 1
16 GBT97.1-20-A0P Flat washer 2
17 TG1654.373B.1.4 Soft shaft trestle weldment 1
18 GBT5783-M10X25-A3L Hex bolt 3
19 GBT93-10-A0P Standard spring washer 3
20 GBT5783-M12X30-A3L Hex bolt 2
21 GBT93-12-A0P Standard spring washer 2
22 TG1654.373B.1-03 Gearbox cover 1
23 TG1204.373.1.1.1 Revolving shaft trestle assembly 1
24 TD950.373.2-02 Bush 2
