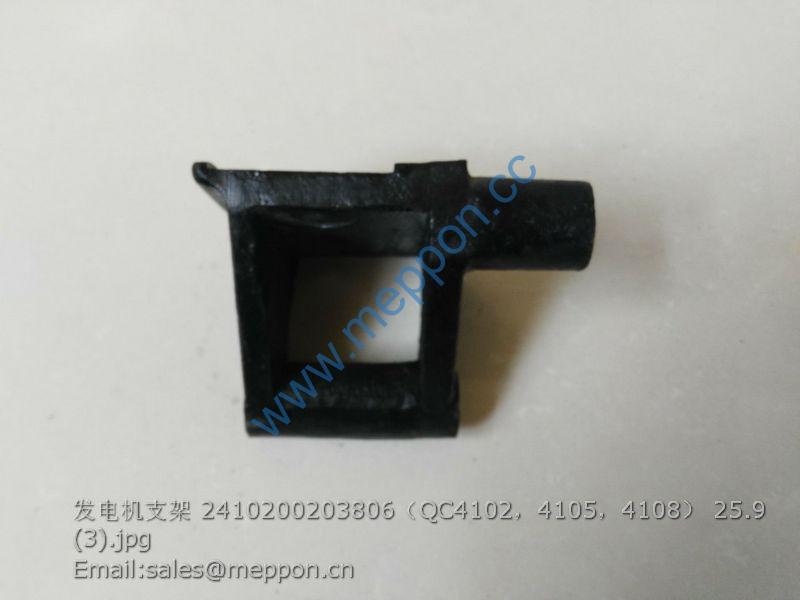

2410200203806 QC4102 QC4105 QC4108 Generator bracket 4102T-02008A

TD904.421D 分动箱总成 1
1 FT804.42.109 调整垫片 按需
2 FT804.42.101 隔套 1
3 FT804.42B.102a 主动齿轮 1
4 FT804.42.111 隔套 1
5 TD904.421D.1 分动箱箱体总成 1
6 GB/T 119.1-8h8×20-A0P 销 2
7 GB/T 93-14-A0P 垫圈 4
8 GB/T 5781-M14×35-A3L 螺栓 4

TD904.421D 分动箱总成 1
TD904.421D.1 分动箱箱体总成 1
1 GB/T 75-M10×25-14H-A3L 螺钉 1
2 GB/T 6170-M10-A3L 螺母 1
3 FT804.42.104a 中间齿轮轴 1
4 GB/T 283-NJ305E 轴承 2
5 GB/T 893.1-62 挡圈 1
6 FT804.42B.161a 垫圈 1
7 TD904.421D.1-01 中间齿轮 1
8 TD904.421.2-03 分动箱壳体 1
9 JB/T 982-18 垫圈 1
10 FT804.42.110 螺堵 1
11 FT804.42B.118 分动箱齿轮轴 1
12 FT804.42.117c 齿轮衬套 1
13 FT804.42.119a 隔套 1
14 TD904.421D.1-02 被动齿轮 1
15 FT804.42.114 啮合套 1
16 FT804.42.115 啮合齿座 1
17 GB/T 894.1-38 挡圈 1
18 GB/T 276-6306 轴承 1
19 FT804.42.112 后盖 1
20 GB/T 93-10-AOP 垫圈 4
21 GB/T 5783-M10×25-8.8-A3L 螺栓 4

TD904.421D 分动箱总成 1
TD904.421D.1 分动箱箱体总成 1
1 GB/T 5783-M10×30-8.8-A3L 螺钉 4
2 GB/T 93-10 垫圈 8
3 FT804.42.120 前盖 1
4 GB/T 9877.1-B30×52×7D 油封 2
5 GB/T 276-6306 轴承 1
6 TD904.421.2-04 锁紧钢丝 1
7 FT800.37.194 紧钉螺钉 1
8 FT804.42.110 螺堵 1
9 JB/T 982-18 垫圈 1
10 FT804.42.107 分离拨叉 1
11 FT804.42.108 拨叉轴 1
12 GB/T 308-10-G100-b 钢球 1
13 FT800.37.139 弹簧 1
14 FT804.42.010 转轴焊合 1
15 GB/T 3452.1-17.0×1.80G O 型圈 1
16 FT804.42.106 侧盖 1
17 GB/T 5782-M10×45-8.8-A3L 螺栓 4

TD904.422C 分动箱传动轴及护罩总成 1
1 GB/T 93-10-AOP 垫圈 6
2 GB/T 5781-M10×30-A3L 螺栓 6
3 FT804A.42C.016 外护套焊合（二） 1
4 GB/T 879.1-3.5×40 销 3
5 GB/T 879.1-6×45 销 1
6 FT804.42B.146 花键套 1
7 GB/T 3452.1-48.7×3.55G O 型圈 2
8 FT804A.42C.130 前传动轴 1
9 FT804.42B.015 内护套焊合（二） 1
10 GB/T 879.1-6×40 销 2
11 FT804.42B.123 花键套 1
12 FT804.42B.125 中间传动轴 1

TD904.422C 分动箱传动轴及护罩总成 1
1 JB/T 7940.1-M10×1 油杯 1
2 FT804A.42.129 支承座 1
3 GB/T 899-AM16-M16×1.5×50-A3L 双头螺柱 2
4 GB/T 93-16-A0P 垫圈 2
5 GB/T 6176-M16×1.5-A3L 螺母 2
6 GB/T 9877.1-(F)B30×52×7D 油封 4
7 FT804.42.128 橡胶圈 1
8 GB/T 276-6006 轴承 1
9 FT804.42.127 支承座盖 1
10 GB/T 5783-M10×25-A3L 螺栓 4
11 GB/T 93-10-AOP 垫圈 6
12 GB/T 5781-M10×30-A3L 螺栓 2
13 FT804.42.014 内护套焊合（一） 1
14 GB/T 3452.1-45×3.55G O 型圈 2
15 FT804.42.011 外护套焊合（一） 1
