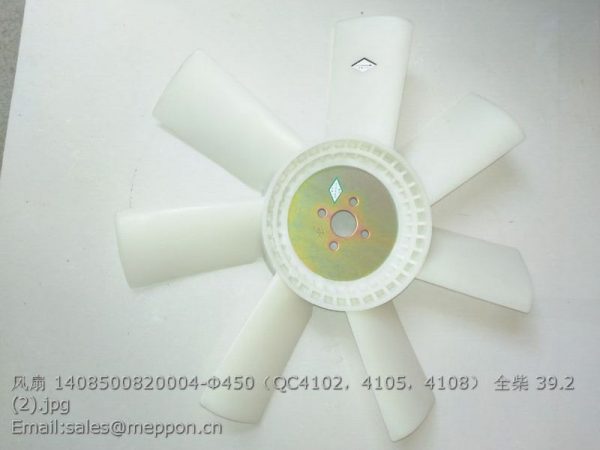

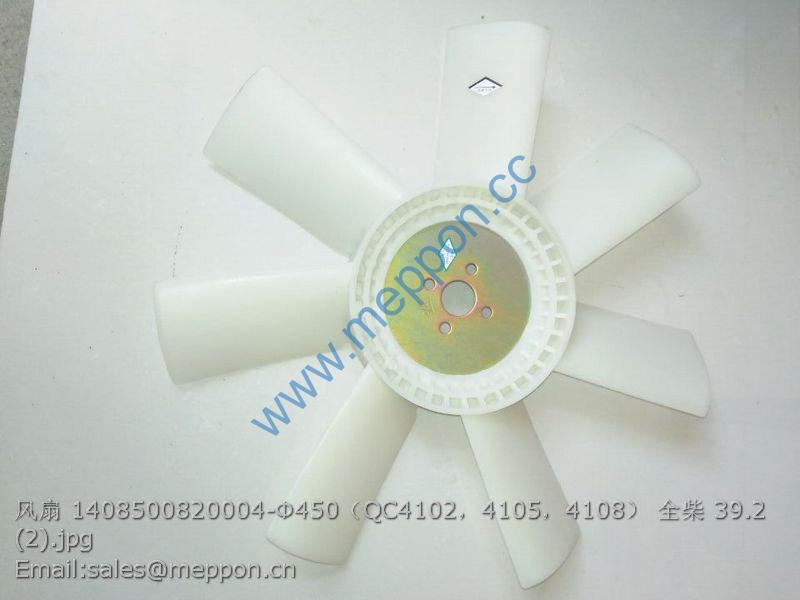

1408500820004 QC4102 QC4105 QC4108 QUANCHAI FAN

FT800.56.001a 悬挂机构总成 1
1 GB/T 93-8-A0P 标准型弹簧垫圈 1
2 FT800.56.017 上拉杆总成 1
2.1 FT800.56.029 上拉杆锁紧螺帽总成 1
2.2 FT800.56.023 上拉杆后调节螺杆挤压总成 1
2.3 FT800.56.027 上拉杆销及锁销总成 1
2.4 FT800.56.025 上拉杆前调节螺杆挤压总成 1
2.5 FT800.56.024 调节螺管手柄焊合总成 1
3 FT800.56.017.1 销轴总成 1
4 GB/T 5783-M8×20-8.8-A2L 六角头全螺纹螺栓 1

FT800.56.001a 悬挂机构总成 1
1 FT800.56.014 左限位杆连接叉焊合总成 1
2 FT800.56.011a 限位杆总成 2
2.1 FT800.56.018 限位杆铆合总成 1
2.2 FT800.56.019 限位杆锁销总成 1
2.3 FT800.56.036 限位杆导管焊合 1
2.4 FT800.56.264 梯形螺母 1
2.5 FT800.56.107 调节螺杆 1
3 FT800.56.101 销轴 2
4 GB/T 91-4×50-A0P 开口销 4
5 FT800.56.103 销轴 2
6 FT800.56.104 限位杆螺栓 2
7 FT800.56.012a 下拉杆焊接总成 2
8 GB/T 91-5×40-A0P 开口销 2
9 GB/T 9459-M24×2-04-A3L 六角开槽薄螺母 2
10 GB/T 95-24-A0P 平垫圈 2
11 FT800.56.026 右限位杆连接叉焊合总成 1
12 GB/T 16674.1-M16×35-10.9-A3L 六角法兰面螺栓 8
13 GB/T 6171-M24×2-8-A3L Ⅰ六角螺母细牙 2
14 GB/T 93-24-A0P 标准型弹簧垫圈 2

FT800.56.001a 悬挂机构总成 1
1 FT800.56.112d 下拉杆支架 1
2 GB/T 899-GM16-M16×95-10.9-A3L 双头螺柱 6
3 SPL-CO-M16-F3 六角凸缘螺母 6
4 GB/T 72-M8×16-14H-A2L 开槽锥端定位螺钉 2
5 GB/T 119.1-20m6×35-A0P 圆柱销 2
6 FT800.56.124 销轴 2
7 FT800.56.015b 提升杆总成 2
7.1 FT800.56.020a 上螺杆铆合总成 1
7.2 FT800.56.265 梯形螺母 1
7.3 FT800.56.031a 提升杆导管焊合 1
7.4 FT800.56A.264 左旋梯形螺母 Tr30×3 1
7.5 FT800.56.032 提升杆下连接叉焊合 1
8 FT800.56.262 垫圈 2
9 GB/T 91-5×50-A0P 开口销 2
10 FT800.56A.041 提升杆后联接销焊合 2
11 FT800.56A.261 挡板 2
12 GB/T 91-4×50-A0P 开口销 2
13 FT800.56.102d 下拉杆支承杆 1

TD800.57C 分配器装配总成 1
1 TD800.57C.1 分配器操纵机构总成 1
1.1 GBT894.1-18 轴用弹性挡圈 2
1.2 FT800A.57.103a 限位套 1 1
1.3 GBT5783-M8X30-8.8-A2L 六角头螺栓 2
1.4 GBT93-8-A0P 标准型弹簧垫圈 2
1.5 GBT6170-M8-8-A2L 1 型六角螺母 3
1.6 FT800A.57.102a 固定轴 1
1.7 TD800.57C.1.1 操纵臂压合总成 1 1
1.8 TD800.57C.1.2 操纵臂压合总成 2 1
1.9 TD800.57C.1.3 操纵臂压合总成 3 1
1.10 TF1004.583A.9-03 垫圈 18 1
1.11 FT800A.57.107 夹头 2
1.12 FT800A.57.108 球面联接盖 1
1.13 FT800A.57.109a 操纵拉杆 1
1.14 GBT6170-M8-LH-8-A2L 1 型六角螺母 1
1.15 FT700.58E.103 左旋球面连接盖 1
2 TB504.552-04 手柄头 1
3 GB/T 68-M4×10-4.8-A2L 开槽沉头螺钉 1
4 FT800A.57.020 分配器总成 1
5 FT65.57.014 调节手柄头总成 2
6 FT800A.57.124 定位弯板 2
7 FT65.57.104 定位螺母 2

TD800.57C 分配器装配总成 1
FT800A.57.020 分配器总成 1
1 GB/T 5783-M6×75 螺栓 4
2 GB/T 93-6 垫圈 7
3 FT800A.57.122 侧盖 1
4 T30.57.118 纸垫 1
5 T30.57.115-2A 分配器壳体 1
6 GB/T 3452.1-11.8× 2.65 O 形密封圈 2
7 T30.57.104-2 回油阀体 1
8 T30.57.103-1 回油阀弹簧 1
9 GB/T 3452.1-21.2× 2.65 O 形密封圈 1
10 T30.57.102-1 回油阀堵塞 1
11 T30.57.122A 主控制阀 1
12 T30.57.112 主阀弹簧 1
13 GB/T 3452.1-19× 2.65 O 形密封圈 3
14 T30.57.113 主阀前盖 1
15 GB/T 70-M6× 16 螺栓 3
16 T30.57.127 安全阀座 1
17 T30.57.128 安全阀堵头 1
18 T30.57.107 安全阀体 1
19 T30.57.106 安全阀弹簧 1
20 T30.57.156~158 调整垫片 1
21 T30.57.105 安全阀弹簧座 1
